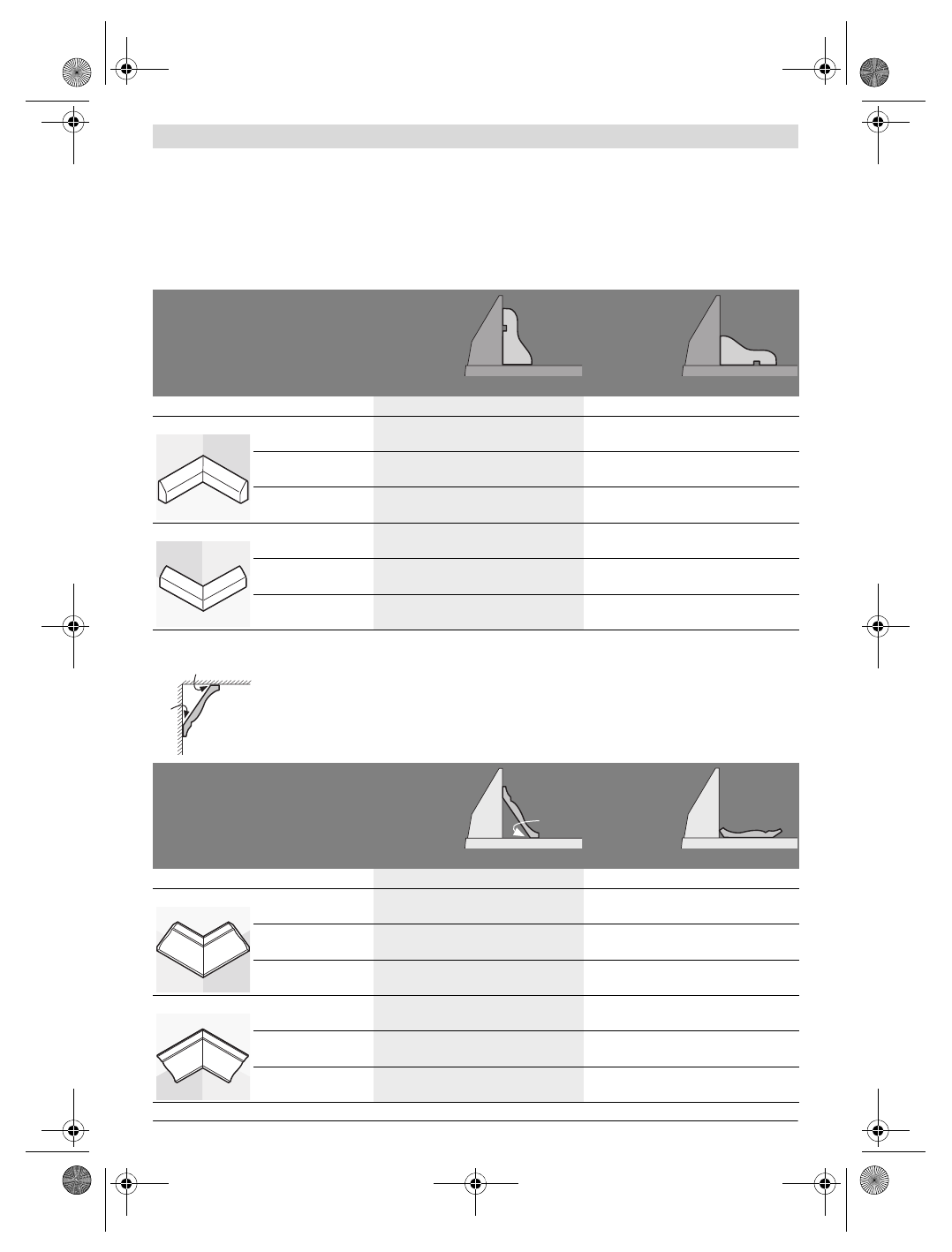

Obrada profilnih letvi (podnih ili stropnih letvi)

Profilne letve možete obrađivati na dva različita načina:
– prema graničnoj vodilici,
– plošno ležeće na stolu za piljenje.

Osim toga, ovisno od širine profilne letve, rezove možete izvo-
diti sa ili bez vučnog pomicanja.
Uvijek najprije izvršite probu sa namještenim kutom kosog re-
zanja na otpadnom drvu.

Podne letve

Donja tablica sadrži upute za obradu podnih letvi.

Stropne letve (prema US-standardu)

Namještanja

postavljena
prema
graničnoj
vodilici

plošno polo-
žena na stol za
piljenje

Vertikalni kut kosog rezanja

0 °

45 °

Podna letva

lijeva strana

desna strana

lijeva strana

desna strana

Unutarnji rub

Horizontalni kut kosog
rezanja

45 ° lijevo

45 ° desno

0 °

0 °

Pozicioniranje izratka

Donji rub na stolu

za piljenje

Donji rub na stolu

za piljenje

Gornji rub na gra-

ničnoj vodilici

Donji rub na gra-

ničnoj vodilici

Završen izradak
nalazi se ...

... lijevo od reza

... desno od reza

... lijevo od reza

... lijevo od reza

Vanjski rub

Horizontalni kut kosog
rezanja

45 ° desno

45 °  lijevo

0 °

0 °

Pozicioniranje izratka

Donji rub na stolu

za piljenje

Donji rub na stolu

za piljenje

Donji rub na gra-

ničnoj vodilici

Gornji rub na gra-

ničnoj vodilici

Završen izradak
nalazi se ...

... desno od reza

... lijevo od reza

... desno od reza

... desno od reza

Ako stropne letve želite obrađivati plošno položene na stol za piljenje, morate namjestiti standardni kut
kosog rezanja 31,6° (horizontalni) i 33,9° (vertikalni).
Slijedeća tablica sadrži upute za obradu stropnih letvi.

Namještanja

postavljena
prema
graničnoj
vodilici

plošno polo-
žena na stol za
piljenje

Vertikalni kut kosog rezanja

0 °

33,9 °

Stropna letva

lijeva strana

desna strana

lijeva strana

desna strana

Unutarnji rub

Horizontalni kut kosog
rezanja

45 ° desno

45 ° lijevo

31,6 ° desno

31,6 ° lijevo

Pozicioniranje izratka

Donji rub na gra-

ničnoj vodilici

Donji rub na gra-

ničnoj vodilici

Gornji rub na gra-

ničnoj vodilici

Donji rub na gra-

ničnoj vodilici

Završen izradak
nalazi se ...

... desno od reza

... lijevo od reza

... lijevo od reza

... lijevo od reza

Vanjski rub

Horizontalni kut kosog
rezanja

45 ° lijevo

45 ° desno

31,6 ° lijevo

31,6 ° desno

Pozicioniranje izratka

Donji rub na gra-

ničnoj vodilici

Donji rub na gra-

ničnoj vodilici

Donji rub na gra-

ničnoj vodilici

Gornji rub na gra-

ničnoj vodilici

Završen izradak
nalazi se ...

... desno od reza

... lijevo od reza

... desno od reza

... desno od reza

52°

38°

52°
