 Norsk |

141

Bosch Power Tools

1 609 92A 0XL | (29.9.14)

Taklister (etter US-standard)

Kontroll og innstilling av grunninnstillingene



Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.

For å sikre presise snitt må du etter intensiv bruk kontrollere
elektroverktøyets grunninnstillinger og eventuelt innstille disse.
Hertil trenger du erfaring og tilsvarende spesialverktøy.

En Bosch-kundeservice utfører disse arbeidene hurtig og
pålitelig.

Innstilling av standard gjæringsvinkel 0 ° (vertikal)

– Sett elektroverktøyet i transportstilling.
– Drei  sagbordet

16

 til kjervet

15

 for 0 °. Spaken

13

 må da

følbart gå i lås i kjervet.

For å komme frem til stillskruene som er tildekket av verktøy-
beholderen

42

, må denne først fjernes.

– Skru da både av festeskruene

43

 og festemutrene

44

.

Kontroll:

 (se bilde S1)

– Innstill en vinkellære på 90 ° og legg den på sagbordet

16

.

Benet på vinkellæret må være kant i kant med sagbladet

7

over hele lengden.

Innstilling:

 (se bilde S2)

– Løsne spenngrepet

14

.

– Løs  stillskruene

64

 og

65

 med medlevert fastnøkkel

45

(10 mm).

– Løsne stillskruen

66

 (ca. 3 omdreininger) med medlevert

umbrakonøkkel

33

 (4 mm).

– Skru stillskruen

63

 (10 mm) så langt inn eller ut til benet på

vinkellæren er i kant med sagbladet over hele lengden.

– Trekk spenngrepet

14

 fast igjen.

Deretter trekker du først stillskruen

66

 og så stillskruene

64

 og

65

 fast igjen.

Hvis vinkelanviserne

31

 og

22

 etter innstillingen ikke er i en

linje med 0 °-merket på skalaen

30

, må du løsne festeskruene

til vinkelanviseren med medlevert stjerneskrutrekker

33

 og

rette vinkelanviseren opp langs 0 °-merket.

Innstilling av standard gjæringsvinkel 45 °
(venstre, vertikal)

– Sett elektroverktøyet i arbeidsstilling.
– Drei sagbordet

16

 til kjervet

15

 for 0 °. Spaken

13

 må da

følbart gå i lås i kjervet.

– Trekk venstre anleggsskinneforlengelse

19

 helt ut.

– Løsne spenngrepet

14

 og sving verktøyarmen på håndta-

ket

5

 mot venstre til anslaget (45 °).

For å komme frem til stillskruene som er tildekket av verktøy-
beholderen

42

, må denne først fjernes.

– Skru da både av festeskruene

43

 og festemutrene

44

.

Kontroll:

 (se bilde T1)

– Innstill en vinkellære på 45 ° og legg den på sagbordet

16

.

Benet på vinkellæret må være kant i kant med sagbladet

7

over hele lengden.

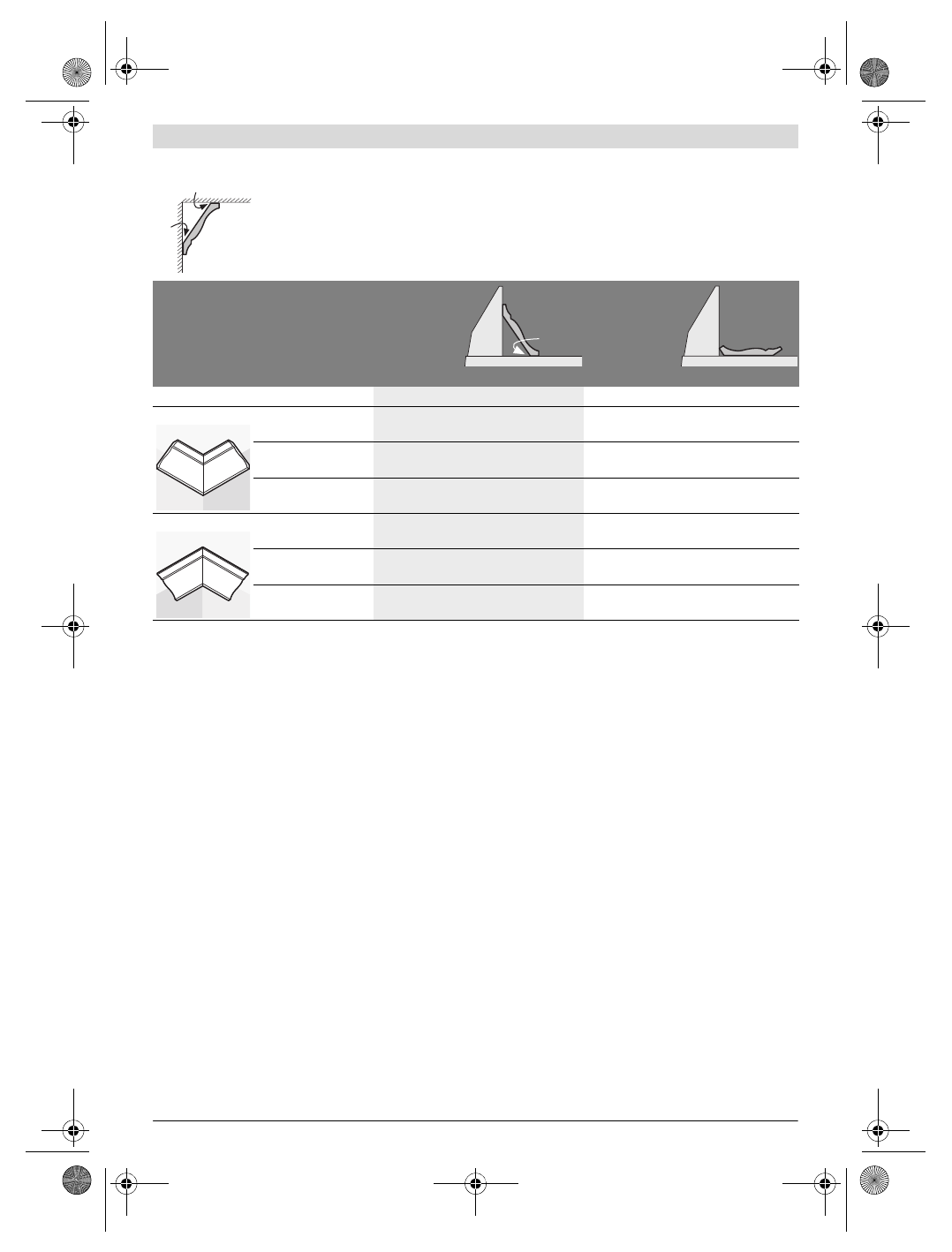

Hvis du vil bearbeide taklister flatt liggende på sagbordet, må du innstille standard-gjæringsvinklene
31,6° (horisontal) og 33,9° (vertikal).
 Nedenstående tabell inneholder informasjoner for bearbeidelse av taklister.

Innstillinger

stilt opp mot
anleggs-
skinnen

flatt liggende
på sagbordet

Vertikal gjæringsvinkel

0 °

33,9 °

Taklist

venstre side

høyre side

venstre side

høyre side

Innvendig kant

horisontal gjærings-
vinkel

45 ° høyre

45 ° venstre

31,6 ° høyre

31,6 ° venstre

Plassering av arbeids-
stykket

Underkanten på

anleggsskinnen

Underkanten på

anleggsskinnen

Overkanten på

anleggsskinnen

Underkanten på

anleggsskinnen

Ferdig arbeidsstykke
befinner seg ...

... til høyre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til venstre for

snittet

Utvendig kant

horisontal gjærings-
vinkel

45 ° venstre

45 ° høyre

31,6 ° venstre

31,6 ° høyre

Plassering av arbeids-
stykket

Underkanten på

anleggsskinnen

Underkanten på

anleggsskinnen

Underkanten på

anleggsskinnen

Overkanten på

anleggsskinnen

Ferdig arbeidsstykke
befinner seg ...

... til høyre for

snittet

... til venstre for

snittet

... til høyre for

snittet

... til høyre for

snittet

52°

38°

52°
