Лайсни (первази) за таван

Проверка и настройка на основните параметри



Преди извършване на каквито и да е дейности по
електроинструмента изключвайте щепсела от за-
хранващата мрежа.

За осигуряване на прецизни срезове след интензивно из-
ползване трябва да проверявате основните параметри на
електроинструмента и при необходимост да ги коригирате.
За целта трябва да имате опит и съответните специализи-
рани инструменти.

Тази дейност ще бъде извършена бързо и качествено в
оторизиран сервиз за електроинструменти на Бош.

Настройване на стандартен наклон на среза 0 °
(във вертикална равнина)

– Поставете електроинструмента в позиция за транспор-

тиране.

– Завъртете масата

16

 до канала

15

 за 0 °. Лостът

13

 тряб-

ва да се захване в канала с отчетливо прещракване.

За да достигнете до винтовете под кутията за инструменти

42

, първо трябва да я демонтирате.

– За целта развийте както застопоряващите винтове

43

,

така и гайката

44

.

Проверка:

 (вижте фигура S1)

– Настройте ъгломер на 90 ° и го поставете на стенда

16

.

Рамото на ъгломера трябва да е подравнено с циркуляр-
ния диск

7

 по цялата си дължина.

Настройване:

 (вижте фигура S2)

– Развийте ръкохватката

14

.

– Развийте регулиращите винтове

64

 и

65

 с включения в

окомплектовката гаечен ключ

45

 (10 mm).

– Развийте (прибл. на 3 оборота) регулиращия винт

66

 с

включения в окомплектовката шестостенен ключ

33

(4 mm).

– Развийте или навийте регулиращия винт

63

 (10 mm),

така че рамото на ъгломера да допре по цялата си дъл-
жина до циркулярния диск.

– Отново затегнете застопоряващата ръкохватка

14

.

След това отново затегнете първо винта

66

 и след това

винтовете

64

 и

65

.

Ако след настройването стрелките

31

 и

22

 не са подравне-

ни с маркировката 0 ° на скалата

30

, развийте застопоря-

ващите винтове на стрелките с включената в окомплектов-
ката кръстата отвертка

33

 и подравнете стрелките спрямо

маркировката 0 °.

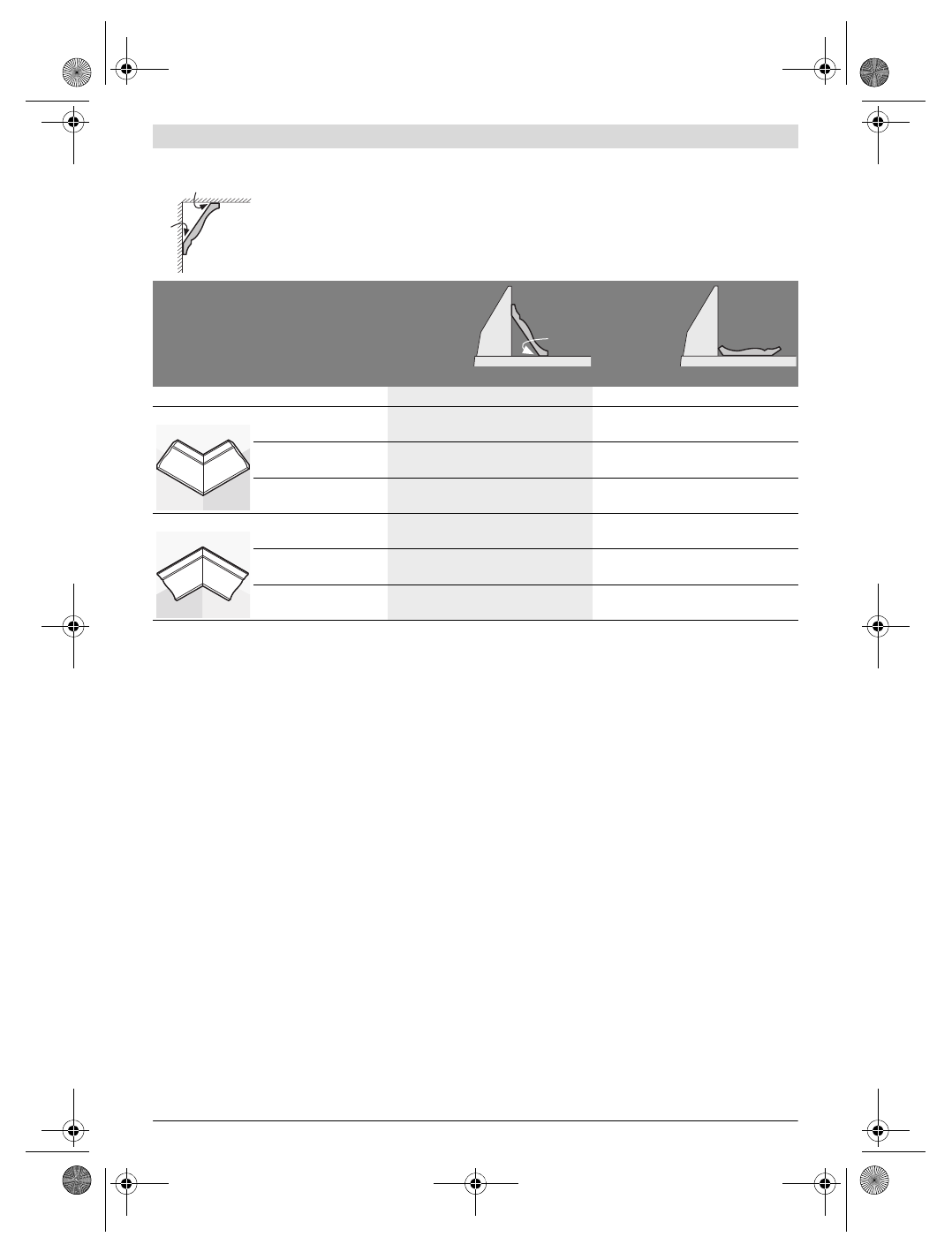

Ако искате да обработвате первази за таван легнали на масата, трябва да използвате стандартни-
те ъгли 31,6° (в хоризонтална равнина) и 33,9° (във вертикална равнина).
Таблицата по-долу съдържа указания за обработваното на первази за таван.

Параметри

допрени
към опор-
ната шина

легнали на
масата

наклон на среза във вертикална равнина

0 °

33,9 °

Перваз за таван

лява страна

дясна страна

лява страна

дясна страна

Вътрешен ръб

ъгъл на скосяване в
хоризонтална равнина

45 ° надясно

45 ° наляво

31,6 ° надясно

31,6 ° наляво

Позициониране на
детайла

Долния ръб на

опорната шина

Долния ръб на

опорната шина

Горния ръб на

опорната шина

Долния ръб на

опорната шина

Готовият детайл се
намира ...

... отдясно на

среза

... отляво на среза ... отляво на среза ... отляво на среза

Външен ръб

ъгъл на скосяване в
хоризонтална равнина

45 ° наляво

45 ° надясно

31,6 ° наляво

31,6 ° надясно

Позициониране на
детайла

Долния ръб на

опорната шина

Долния ръб на

опорната шина

Долния ръб на

опорната шина

Горния ръб на

опорната шина

Готовият детайл се
намира ...

... отдясно на

среза

... отляво на среза

... отдясно на

среза

... отдясно на

среза

52°

38°

52°
