Italiano

 55

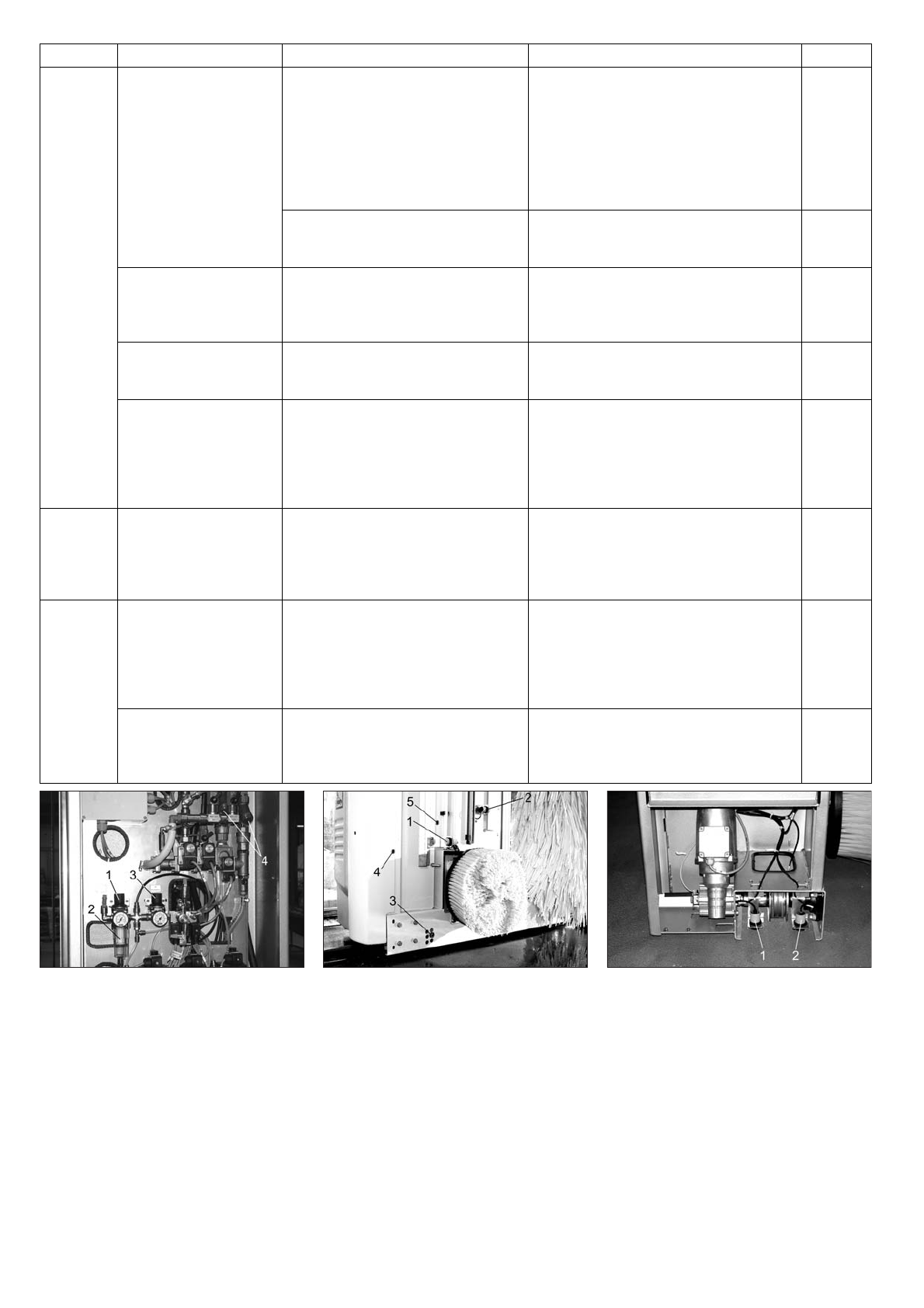

Fig. 1
1

unità di manutenzione

2

Filtro

3

Riduttore di pressione lavaggio ruote

4

Dispositivi parasporco

Fig. 2
1

Finecorsa spazzola orizzontale in basso
(DBU)

2

Finecorsa asciugatura in basso (DBU)

3

Fotocellula lavaruote

4

Fotocellula posizione 1

5

Fotocellula posizione 2

Fig. 3
1

Finecorsa spazzola orizzontale in alto
(DBO)

2

Finecorsa asciugatura orizzontale in
alto (TRO)

Scadenza Intervento

Gruppo costruttivo interessato

Rimedio

Addetto

1 volta al
mese o
dopo
2000 la-
vaggi

Pulizia  del  filtro

Nell'unità di manutenzione del sistema
pneumatico (fig. 1)

Chiudere l'alimentazione di aria compres-
sa e far rientrare e uscire l'impianto lava-
ruote manualmente fino ad aver eliminato
la pressione. Verificare quindi l'assenza di
pressione sul manometro, svitare il corpo
del filtro, estrarre la cartuccia del filtro, pu-
lire il filtro con aria compressa, inserire il fil-
tro, avvitare il corpo del filtro.

Operato-
re

Filtro di aspirazione detergente nelle
taniche per detergente

Svitare il tappo della tanica di detergente,
sciacquare il filtro dei tubi di aspirazione
con dell'acqua pulita.

Operato-
re

Pulizia dei parasporco

Parasporco acqua riciclata (opzione),
parasporco acqua pulita (fig. 1)

Chiudere l'alimentazione di acqua, svitare
il tappo dei parasporco, sciacquare il filtro
con acqua, reinserire il filtro e avvitare il
tappo.

Operato-
re

Controllo visivo cinghie
spazzola orizzontale,
asciugatura orizzontale

Cinghie della spazzola orizzontale e
del sistema di asciugatura orizzontale

Controllo visivo: Controllare lo stato delle
cinghie e se necessario, sostituirle (servi-
zio clienti).

Servizio
assisten-
za

Controllo del fissaggio e
della distanza di tutti i fi-
necorsa

Tutti i finecorsa (fig. 2 - 6)

Verifica della distanza prescritta di 4mm:
usare un oggetto piano dello spessore di
4mm come spessimetro, misurare la di-
stanza finecorsa e attuatore; se necessa-
rio, regolare i finecorsa mediante i due dadi
di plastica.

Servizio
assisten-
za

Ogni 6
mesi o
dopo
5000 la-
vaggi

Controllo dell'alimenta-
zione elettrica

Cavi e tubi della catena portacavi - ca-
tena guidacavi

Controllo visivo: stato dei tubi e dei cavi,
eventuali perdite dei tubi e degli elementi di
collegamento. Controllare che i carrelli si
muovano con facilità con catena guidaca-
vi.

Operato-
re

1 volta
l'anno o
dopo
10000 la-
vaggi

Controllo dei rulli di pla-
stica e dei tamponi di
gomma

Rulli di scorrimento (Bild 7) e tamponi
di arresto dei carrelli delle spazzole la-
terali, tamponi di arresto orientamento
spazzola laterale (fig. 8)

Controllo visivo: controllare lo stato dei rulli
di guida ed il gioco tra rulli e guide (gioco
max. 5 mm, spessore collare dei rulli di gui-
da almeno 15 mm). Controllare se i tampo-
ni di gomma presentano incrinature,
effettuare un controllo visivo.

Operato-
re

Controllo della superficie
di scorrimento

Traversa spazzole  laterali

Controllare che la superfice di scorrimento
della traversa spazzole laterali sia pulita.
Eliminare lo sporco con del detergente
speciale (ad es. 6.869-035).

Operato-
re
