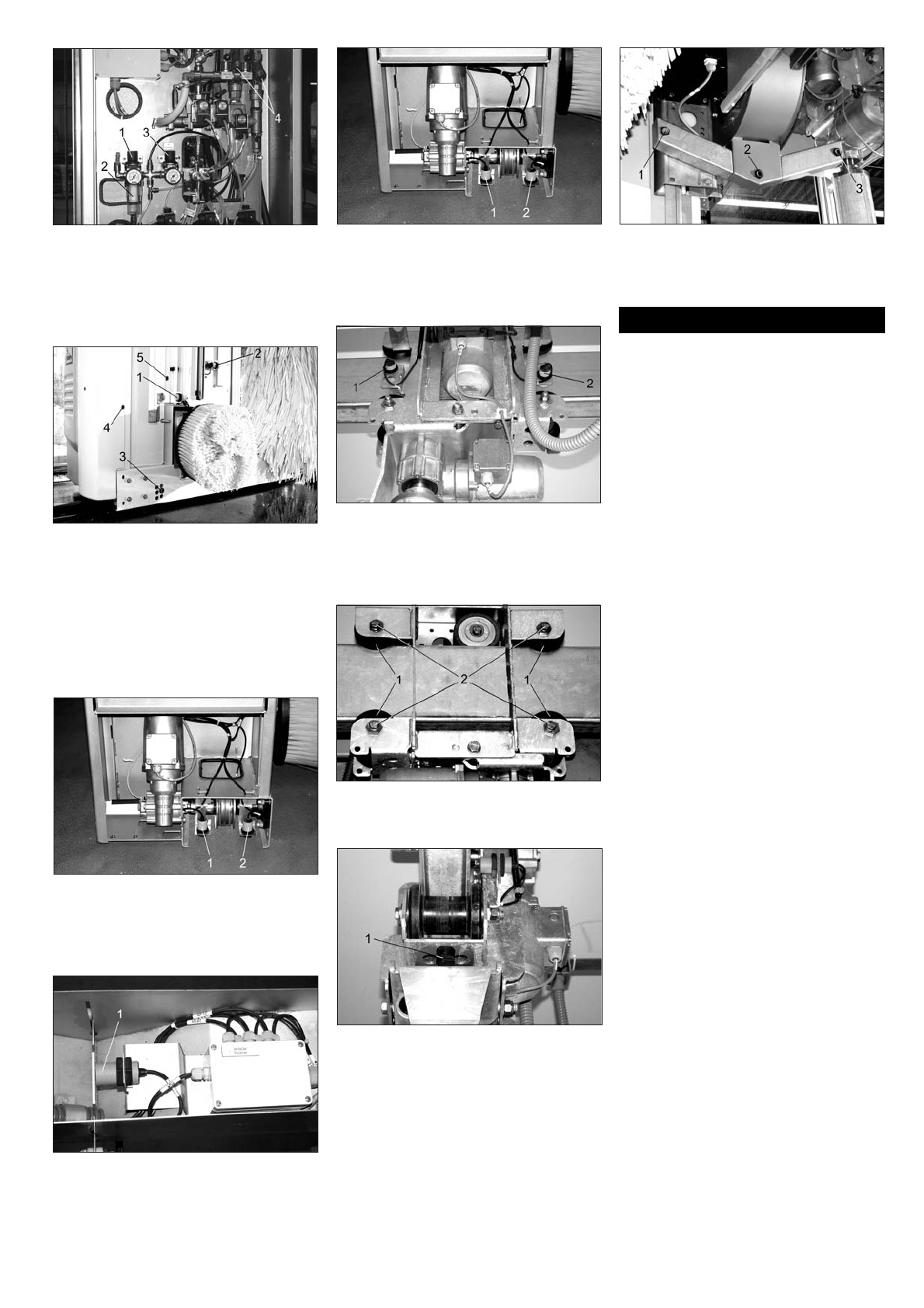

Figura 1
1

Unidade de manutenção

2

Filtro

3

Redutor de pressão da lavagem das ro-
das

4

Colectores de impurezas

Figura 2
1

Interruptor de fim de curso da escova
de tejadilho em baixo (DBU)

2

Interruptor de fim de curso do secador
em baixo (TRU)

3

Barreira luminosa do dispositivo de la-
vagem das rodas

4

Barreira luminosa Posição 1

5

Barreira luminosa Posição 2

Figura 3
1

Interruptor de fim de curso da escova
de tejadilho em cima (DBO)

2

Interruptor de fim de curso do secador
de tejadilho em cima (TRO)

Figura 4
1

Interruptor de fim de curso do arco de
segurança do secador de tejadilho

Figura 5
1

Interruptor de fim de curso do início de
marcha (PFA)

2

Interruptor de fim de curso do fim de
marcha (PFE)

Figura 6
1

Interruptor de fim de curso da escova
lateral 1 Início (SB1_a)

2

Interruptor de fim de curso da escova
lateral 1 Fim (SB1_e)

Figura 7
1

Roldanas de transporte

2

Excêntrico

Figura 8
1

Inclinar o parachoque de encosto da es-
cova lateral

Figura 9
1

Barreira luminosa do secador em frente

2

Barreira luminosa do secador centro

3

Barreira luminosa do secador atrás



Perigo

Perigo devido a choque eléctrico.
Trabalhos na instalação eléctrica só devem
ser efectuados por especialistas electrotéc-
nicos.
Durante todos os trabalhos colocar a insta-
lação sem tensão, pôr a instalação no inter-
ruptor principal para "0" e proteger contra
um rearranque.
Quem deve eliminar avarias?
Explorador

Os trabalhos com o aviso "explorador" só
podem ser realizados por pessoas instruí-
das que podem utilizar e manter a instala-
ção de lavagem de forma segura.

Especialistas electrotécnicos

Pessoas com uma formação profissional
no âmbito electrotécnico.

Serviço de assistência técnica

Trabalhos com o aviso "Serviço de assis-
tência técnica" só devem ser realizados por
especialistas da assistência técnica de Kär-
cher resp. por técnicos autorizados por
Kärcher.



Perigo

Perigo devido a choque eléctrico. Colocar a
instalação sem tensão, pôr a instalação no
interruptor principal para "0" e proteger con-
tra um rearranque.
Perigo de lesão por ar comprimido saído de
forma inesperada. O recipiente e as condu-
tas de ar comprimido estão sob pressão
mesmo depois do desligamento da instala-
ção. Antes de qualquer intervenção na ins-
talação é imprescindível reduzir a pressão.
Cortar para tal a alimentação de ar compri-
mido e recolher / extrair a instalação de la-
vagem das rodas na operação manual até
a pressão diminuir. Verificar em seguida a
falta de pressão no manómetro na unidade
de manutenção.
Perigo de lesão devido a jacto de água de
alta pressão inesperado. O sistema de alta
pressão está sob pressão mesmo depois
da instalação ser desligada. Antes de qual-
quer intervenção na instalação, é impres-
cindível eliminar a pressão do sistema de
alta pressão.
Perigo de ferimentos dos olhos por partes
projectadas ou sujidade. Não devem en-
contrar-se pessoas perto das escovas ro-
tantes. Utilizar óculos de protecção ao
efectuar trabalhos de manutenção.
