12
Deutsch

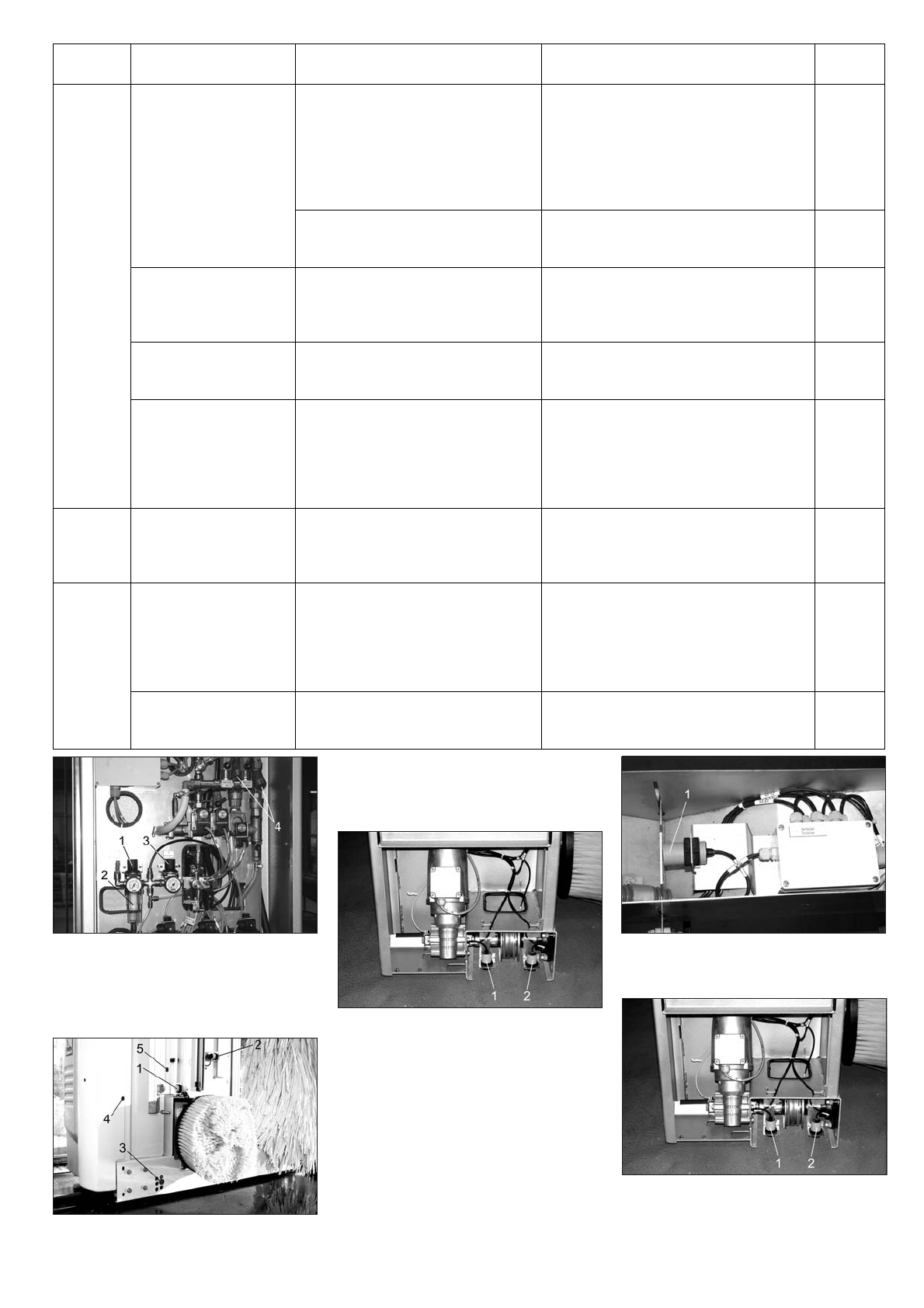

Bild 1
1
Wartungseinheit
2
Filter
3
Druckminderer Radwäsche
4
Schmutzfänger
Bild 2
1
Endschalter Dachbürste unten (DBU)
2
Endschalter Trockner unten (TRU)
3
Lichtschranke Radwascheinrichtung
4
Lichtschranke Position 1
5
Lichtschranke Position 2
Bild 3
1
Endschalter Dachbürste oben (DBO)
2
Endschalter Dachtrockner oben (TRO)
Bild 4
1
Endschalter Dachtrockner Sicherheits-
bügel
Bild 5
1
Endschalter Fahranfang (PFA)
2
Endschalter Fahrende (PFE)
Zeitpunkt
Tätigkeit
Betroffene Baugruppe
Behebung
von
wem
monatlich
oder nach
2000 Wä-
schen
Filter reinigen
In der Druckluftwartungseinheit (Bild
1)
Druckluft absperren und Radwaschanlage
im Handbetrieb ein- und ausfahren lassen,
bis der Druck abgebaut ist. Anschließend
Drucklosigkeit am Manometer prüfen, Fil-
tergehäuse abschrauben, Filtereinsatz
entnehmen, Filter mit Druckluft reinigen,
Filter einsetzen, Gehäuse anschrauben.
Betreiber
Reinigungsmittelsaugfilter in den Be-
hältern für Reinigungsmittel
Deckel der Reinigungsmittelbehälter ab-
schrauben, Filter der Ansaugschläuche mit
sauberem Wasser spülen.
Betreiber
Schmutzfänger reinigen
Schmutzfänger Brauchwasser (Opti-
on), Schmutzfänger Frischwasser
(Bild 1)
Wasserzulauf abstellen, Deckel der
Schmutzfänger abschrauben, Filter mit
Wasser ausspülen, Filter wieder einsetzen
und Deckel aufschrauben.
Betreiber
Sichtprüfung Riemen
Dachbürste, Dachtrock-
ner
Riemen Dachbürste, Dachtrockner
Sichtprüfung: Zustand der Riemen prüfen,
ggf. austauschen (Kundendienst).
Kunden-
dienst
Befestigung und Ab-
stand aller Endschalter
überprüfen
Alle Endschalter (Bild 2 bis 6)
Überprüfung des Sollabstandes von 4mm:
Ein 4mm dickes Flachmaterial als Fühler-
lehre verwenden, Abstand zwischen End-
schalter und Schaltfahne messen,
Endschalter ggf. durch Verstellen der bei-
den Kunststoffmuttern nachjustieren.
Kunden-
dienst
halbjähr-
lich oder
nach 5000
Wäschen
Energiezuleitung prüfen
Kabel und Schläuche bei:
- Energiestütze oder
- Energiekette oder
- Kabelschlepp
Sichtprüfung: Zustand der Schläuche und
Kabel, Undichtigkeiten der Schläuche und
Verbindungselemente. Leichtgängigkeit
der Laufwagen bei Kabelschlepp prüfen.
Betreiber
jährlich
oder nach
10000
Wäschen
Überprüfen der Kunst-
stoffrollen und Gummi-
puffer
Laufrollen (Bild 7) und Anschlagpuffer
der Seitenbürstenwagen, Anschlag-
puffer Seitenbürste schwenken (Bild
8)
Sichtprüfung: Zustand der Führungsrollen
und Spiel zwischen Rollen und Führungs-
schiene überprüfen (maximal 5 mm Spiel,
Bund der Führungsrollen mindestens 15
mm dick). Gummipuffer auf Risse prüfen,
Sichtprüfung.
Betreiber
Lauffläche überprüfen
SB-Traverse
Lauffläche der SB-Traverse auf Sauberkeit
prüfen. Verschmutzungen mit Spezialreini-
ger (z. B. 6.869-035) entfernen.
Betreiber
