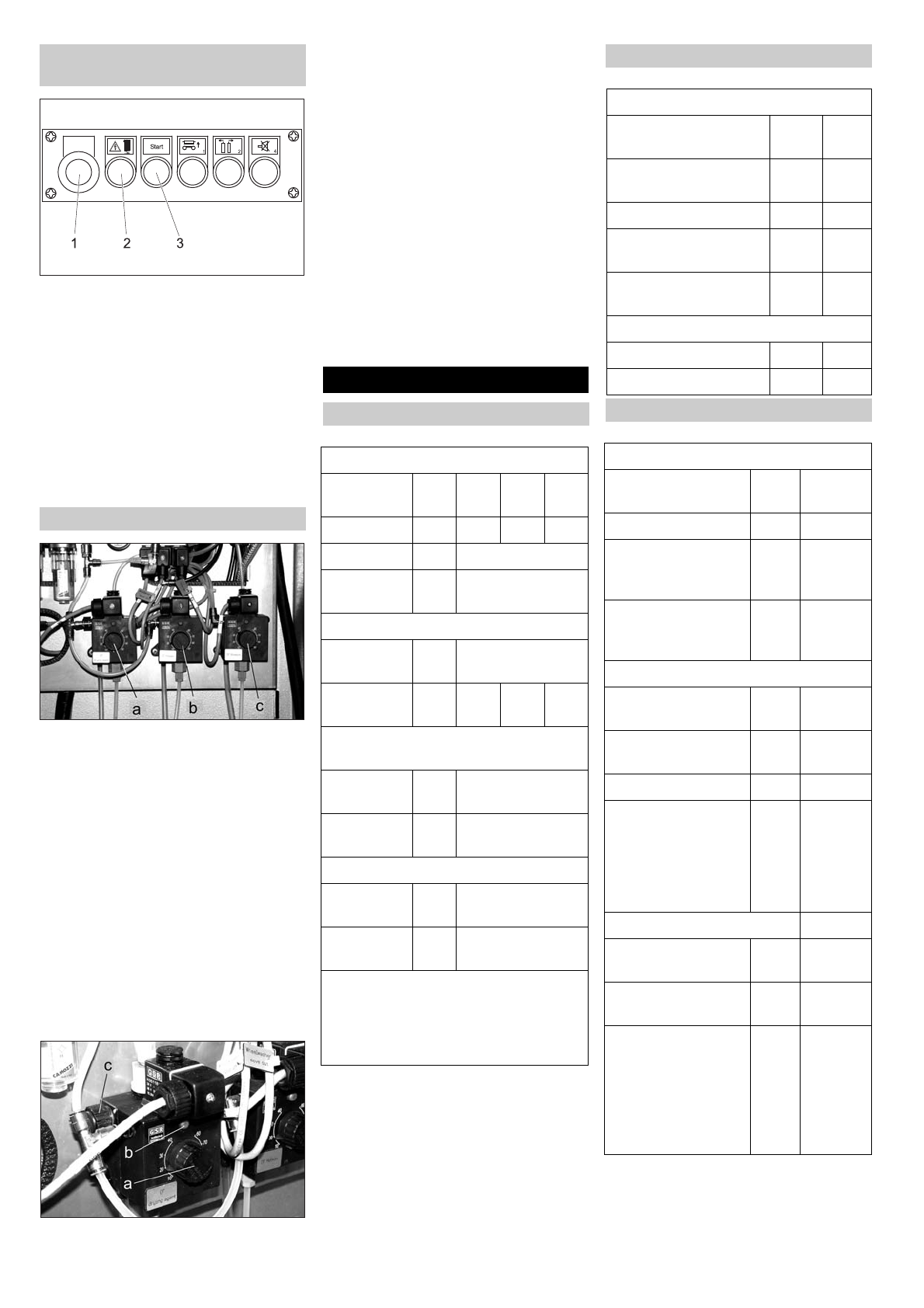

Français
35
1
Touche d'arrêt d’urgence
2
Touche Tension de commande/position
initiale
3
Touche Démarrage
Des composants de la station de lavage
sont déplacés au moyen du poste de com-
mande pour le fonctionnement manuel afin
d'exécuter des travaux de maintenance. Il
est en plus possible d'intervenir dans un
programme de lavage en cours. Il est pos-
sible de lancer des programmes de lavage
même en cas de panne du lecteur de carte
de lavage/de code.
Les pompes de dosage ajoutent les déter-
gents Shampoing/mousse (a), Cire chaude
(b) (en option) et Produit auxiliaire de sé-
chage (c) à l'eau de lavage en fonction du
programme de lavage et de l'équipement
de la station de lavage.
Remarque
La quantité de dosage est réglée de maniè-
re optimale par le monteur lors de la mise
en place de la station de lavage. Un nou-
veau réglage n'est en règle générale pas
nécessaire.
몇
Avertissement
La pompe de dosage risque d'être endom-
magée. Actionner le bouton de réglage (a)
uniquement lorsque la pompe fonctionne.
Î
Déverrouiller le bouton de réglage (a)
en tirant dessus.
Î
Tourner le bouton de réglage (a) sur la
quantité de dosage souhaitée tout en
appuyant en même temps plusieurs fois
sur la touche (b).
Î
Bloquer le bouton de réglage (a) en l'en-
fonçant.
Î
Ouvrir la vis de purge (c) en la tournant
d'env. 2 rotations contre le sens horaire.
Î
Actionner la touche (b) jusqu'à ce que le
flexible d'aspiration ne contienne plus
aucune bulle d'air et que le produit auxi-
liaire de nettoyage/de séchage retourne
dans le récipient par le biais du trop-
plein.
Î
Refermer la vis de purge (c).
Poste de commande pour fonction-
nement manuel
Réglage des pompes de dosage
Réglage de la quantité de dosage
Purge de la pompe de dosage
Caractéristiques techniques
Dimensions
Dimensions de la station de lavage
CB
1/23
CB
1/25
CB
1/28
Hauteur
mm
3100 3300
3600
Largeur
mm
3500
Profondeur
*)
mm
2020
Dimensions limites des véhicules **)
Largeur de
lavage
mm
2300
Hauteur de
lavage
mm
2300 2500
2800
Longueur de véhicule pouvant être lavée
***)
Sans écart
de sécurité
mm
5800
Avec écart
de sécurité
mm
5270
Largeur du hall
Avec écart
de sécurité
mm
4500
Sans écart
de sécurité
mm
4050
*) brosse de toit rotative, brosses latérales
rotatives **) pratiquement tous les véhicu-
les aux dimensions dans cette marge
peuvent être lavés ***) pour des lon-
gueurs de rails de 9000 mm
Caractéristiques
Brosses de lavage
Diamètre de brosse laté-
rale
mm
965
Vitesse de rotation de
brosses latérales
t/min
107
Diamètre de brosse - toit mm
880
Vitesse de rotation -
brosse de toit
t/min
127
Vitesse de déplacement
du portique
m/min
0...20
Niveau sonore
Lavage par brosses
dB(A)
67
Séchage
dB(A)
87
Puissances raccordées
Branchement électrique
Tension
V
400/3~,
P, N
Fréquence
Hz
50
Puissance de raccor-
dement, station de la-
vage de base
kW
16
Fusible de puissance
armoire de comman-
de
A
max. 35
Arrivée d'eau
Largeur nominale
Pou-
ces
1
Pression selon DIN
1988 (pour 100 l/min)
MPa
(bars)
0,4...0,6
(4...6)
Température
°C
max. 50
Consommation
d'eau/véhicule pour
0,45 MPa (en fonc-
tion du programme
pour une longueur de
véhicule de 4,5 m)
l
80...210
Raccord air comprimé
Largeur nominale
Pou-
ces
1/2
Pression
MPa
(bars)
0,6...0,8
(6...8)
Consommation/lava-
ge (sans dégivreur/
dispositif antigel, en
fonction du program-
me pour une lon-
gueur de véhicule de
4,5 m)
l
200
