Εργασίες Σωληνώσεων και Τεχνική Εκκίνησης

Μην χρησιμοποιείτε μολυσμένο ή κατεστραμμένο χάλκινο περίβλημα. Αν κάποιες σωληνώσεις, εξατμιστή ή συμπυκνωτή
έχουν εκτεθεί ή ανοιχτεί για 15 δευτερόλεπτα ή παραπάνω, το σύστημα πρέπει να υποστεί κενό αέρος. Γενικώς, μην
αφαιρείτε το πλαστικό, τα ελαστικά και τα μπρούντζινα παξιμάδια από τις βαλβίδες, τις σωλήνώσεις και τα πηνία μέχρι
να είναι έτοιμο να συνδέσει την αναρρόφηση ή τη γραμμή υγρού στις βαλβίδες ή τα εξαρτήματα.

Αν απαιτείται συγκόλληση, σιγουρευτείτε ότι το νιτρογόνο αέριο περνά μέσα από πηνίο και συνδέσμους ενώ η
συγκόλληση γίνεται. Αυτό θα εξαλείψει τη μορφοποίηση στο εσωτερικό των τοίχων των χάλκινων σωληνώσεων.

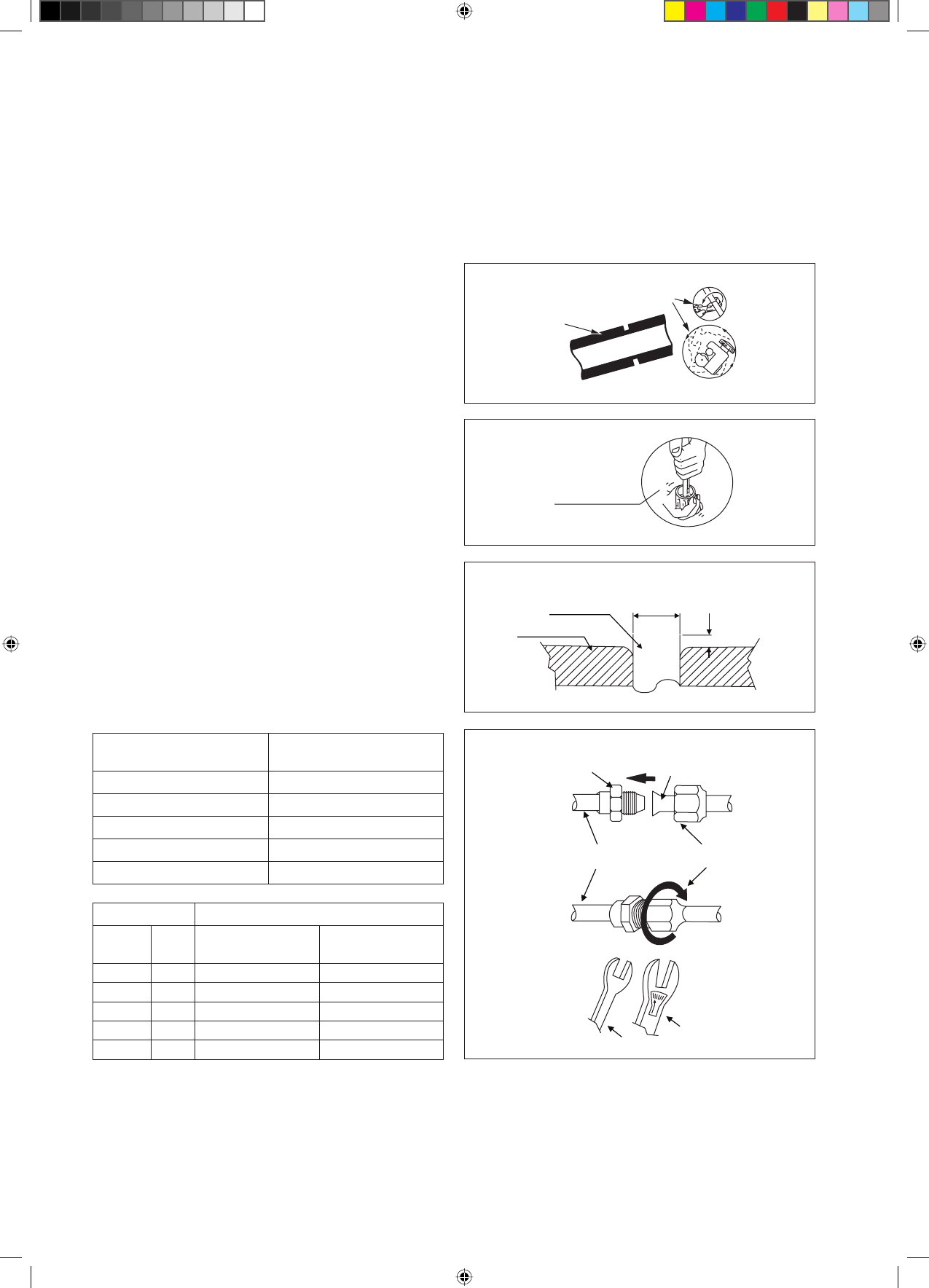

Κόψτε το σωλήνα τμήμα-τμήμα, προχωρώντας τη λεπίδα του κοπτήρα του σωλήνα αργά. Ιδιαίτερη δύναμη και βαθύ
κόψιμο θα προκαλέσει περισσότερη παραμόρφωση στο σωλήνα και συνεπώς έξτρα ρίνισμα. Δείτε Εικόνα I.

•

•

•

Εικόνα II

Εικόνα I

Αφαιρέστε Ρίνισμα

Εικόνα III

Χάλκινος Σωλήνας

Επιβολέας

Κλειδί

Κλειδί Σύσφιξης

Εσωτερικοί Σωλήνες

Παξιμάδι Φλόγας

Σωλήνας Φλόγας

Σύνδεσμος Φλόγας

Εικόνα IV

Ø Σωλήνας, D

A (mm)

Ίντσες

mm

Imperial

(Τύπος Πεταλούδα)

Rigid

(Τύπος Συμπλέκτη)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Μέγεθος Σωλήνα

(mm/in)

Ροπή

(Nm/ft-lb)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

Χάλκινος Σωλήνας Κοπής

1/4t

Αφαιρέσ τε τα ρινίσματα α πό τις άκρες κοπής των
σωλήνων με διαλυτικό όπως δείχνει η Εικόνα II. Έτσι
θα αποφύγετε την ανομοιότητα σ τη φλόγα που θα
προκαλούσε διαρροή αερίου. Κρατήστε το σωλήνα προς
τα επάνω και το αφαιρετικό ρινίσματος κάτω για να μην
μπουν τα μεταλλικά κομμάτια στο σωλήνα.

Εισάγετε τα παξιμάδια, που είναι τοποθετημένα στα μέρη
σύνδεσης τόσο της εσωτερικής όσο και της εξωτερικής
μονάδας, μέσα στους σωλήνες χαλκού.

Το ακριβές μήκος του σωλήνα που προεξέχει από την
άνω επιφάνεια του επιβολέα καθορίζεται από το εργαλείο
φλόγας. Ανατρέξτε στην Εικόνα III.

Διορθώστε το σωλήνα σταθερά στον επιβολέα. Ταιριάξτε
τα κέντρα τόσο του κύβου φλόγας όσο και του έμβολου
φλόγας και μετά σφίξτε τελείως το έμβολο φλόγας.

Σύνδεση Σωλήνων με τις Μονάδες

Ευθυ γραμμίσ τ ε το κέ ν τρ ο του σ ω λ ήν α   κα ι   σφ ί ξ τ ε
ικανοποιητικά το παξιμάδι με τα δάχτυλα. Ανατρέξτε
στην Εικόνα IV.

Τέλος, σφίξτε το παξιμάδι φλόγας με το γαλλικό κλειδί
μέχρι να κάνει κλικ.

Όταν σφίγγετε το παξιμάδι φλόγας με το γαλλικό κλειδί,
σιγουρευτείτε ότι η κατεύθυνση σφίξης ακολουθεί το
βέλος που δείχνει το κλειδί.

Η σύνδεση του σωλήνα ψύξης είναι μονωμέ νη με
πολυουρεθάνη.

•

•

•

•

•

•

•

•
