4-8

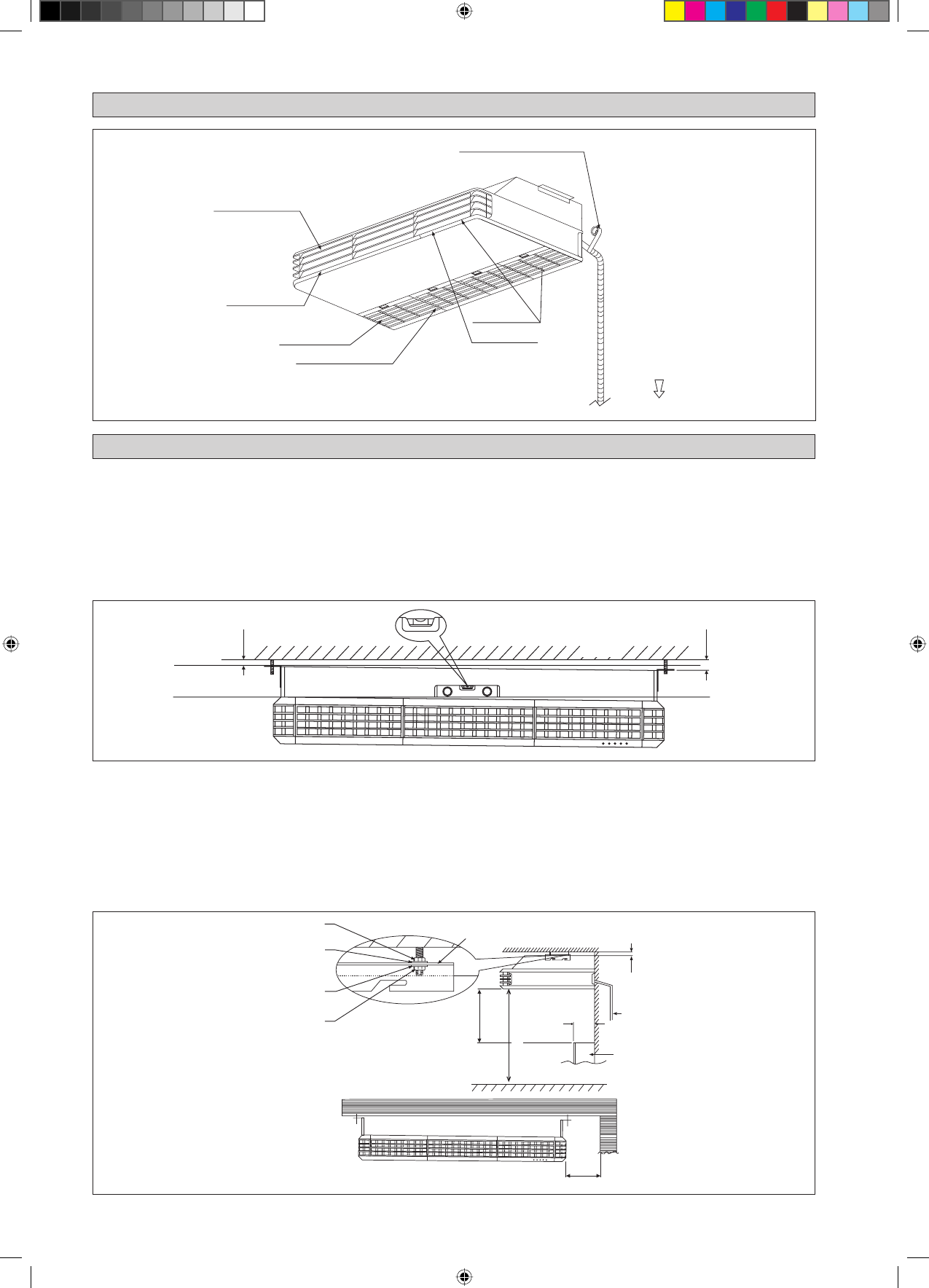

INSTALLATIESCHEMA (AHQ140CV1)

Luchtuitstroomrooster

Indicatielampje

Luchtuitstootrooster

Luchtinvoerrooster

Signaalontvanger

Wikkel de geïsoleerde leiding van boven
tot onder in met de afwerktape.

INSTALLATIE VAN DE BINNEN-UNIT (AHQ140CV1)

Inspectie vooraf van de locatie

De voedingsspanning mag niet meer dan ±10% afwijken van de nominale spanning. De aanvoerlijnen van de elektriciteit
moeten onafhankelijk zijn van lastrafo's omdat deze grote schommelingen in de aanvoer kunnen veroorzaken.
Het is belangrijk dat de installatielocatie geschikt is voor de bedrading en afvoer.

Standaardmontage

Het is belangrijk dat de steunen van de bovenstructuur sterk genoeg zijn om het gewicht van de unit te dragen. Plaats de
ophangstangen en controleer dat zij zijn uitgelijnd met de unit. Controleer ook dat de ophangbeugels zijn vastgezet.

•

Afbeelding L

10mm

20mm

Plafond

Unit op niveau

NAAR BUITEN-UNIT

Luchtfilters
(Luchtinlaatrooster binnen)

Het is belangrijk dat de volgende stappen worden genomen:

De unit moet ten minste 10mm uit het lood zijn geïnstalleerd zoals wordt aanbevolen in Afbeelding L.
Voor de helling van de afvoerleiding moet ten minste 1:100 worden aangehouden.
Zorg voor vrije ruimte voor het gemakkelijk uitvoeren van onderhoudswerkzaamheden en voor een optimale luchtstroom,
zoals in Afbeelding M wordt getoond.
De binnen-unit moet zo worden geïnstalleerd dat er geen onderbreking is van de uitstoot van koele lucht door warme
retourlucht.
Installeer de binnen-unit niet op een plaats waar de unit door direct zonlicht kan worden beschenen. De locatie moet geschikt
zijn voor de installatie van leidingen en afvoeren. De unit moet op grote afstand staan van de deur.

•
•
•

•

Afbeelding M

Gebruiksvoorwerpen, meubilair en
ingebouwde architectuurkenmerken
mogen niet meer dan 250mm uitsteken

Afvoerleiding

250mm of minder

300mm

(Min.)

500mm of meer

10mm

Binnenunit

Beugel hanger
