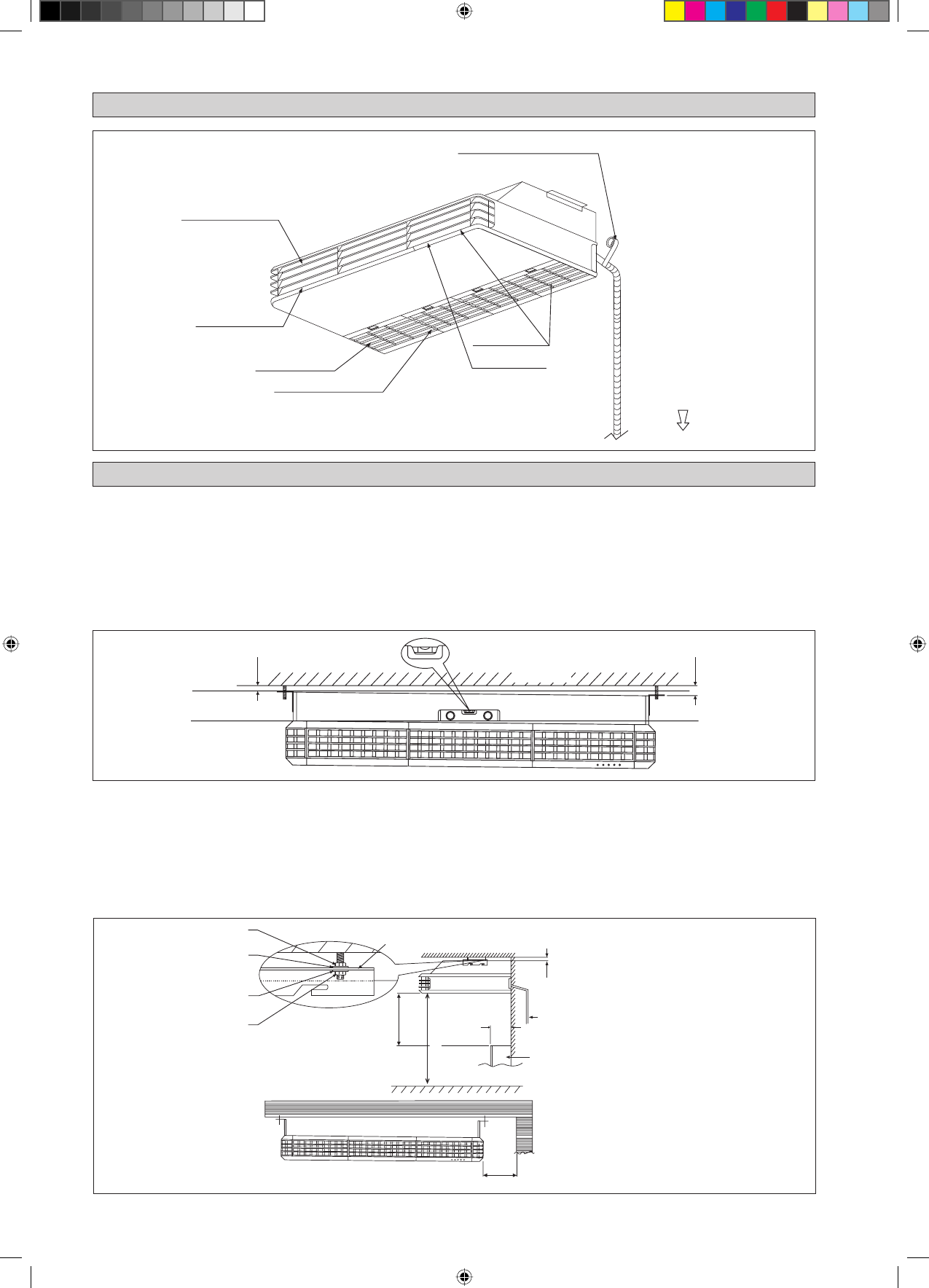

РИСУНОК УСТАНОВКИ (AHQ140CV1)

Жалюзи выпуска воздуха

Индикатор

Решетка выпуска оздуха

Решетка впуска воздуха

Оберните изолированную трубу
декоративной лентой снизу доверху

УСТАНОВКА КОМНАТНОГО БЛОКА (AHQ140CV1)

Предварительный осмотр места установки

Колебание напряжения не должно быть более, чем ±10% от номинального напряжения. Провода электроснабжения
должны быть независимыми от сварочных трансформаторов, которые вызывают значительные колебания
напряжения.
Убедитесь, что место установки подходит для прокладки электропроводки и слива.

Стандартная установка

Удостоверьтесь, что несущие крепежи достаточно крепки для поддержания массы блока. Разместите подвесные
стержни и проверьте их центровку с блоком. Кроме того, проверьте крепления подвесок.

•

Рисунок L

10мм

20мм

Потолок

Блок на уровне

ДЛЯ НАРУЖНЫЙ БЛОК

Воздушные фильтры
(Внутренняя решетка впуска воздуха)

Приемник сигнала

Удостоверьтесь, что следующие операции предприняты:

Блок должен быть установлен с наклоном/уклоном, минимум, в 10мм в соответствии с рекомендацией Рисунка L.
Наклон дренажного шланга должен быть минимум 1:100.
Обеспечьте пространство для легкого обслуживания и оптимального потока воздуха как показано на Pисунке M.
Внутренний модуль должен быть установлен так, чтобы не произошло столкновения выпуска холодного воздуха с
возвращающимся потоком горячего воздуха.
Не устанавливайте внутренний модуль там, где модуль подвергается воздействию прямых солнечных лучей.
Расположение должно быть удобным для прокладки трубопроводов и дренажа. Модуль должен быть на достаточном
расстоянии от двери.

•

Рисунок M

Предметы, мебели или
архитектурные элементы
здания не должны выступать
на более, чем 250мм

Дренажный шланг

250мм или менее

300мм

(Мин.)

500мм или более

10мм

Kомнатного блок

Подвесной кронштейн

Гайка
