3-10

D

A

Leitungsverlegung U. Anschlusstechnik

Keine verschmutzten oder beschädigten Kupferrohre verwenden. Wurden Rohrleitungen, Verdampfer oder Verflüssiger
freigelegt oder waren mehr als 15 Sekunden geöffnet, dann muss das System abgesaugt werden. Allgemein sollten keine
Plastikabdeckungen, Gummistopfen oder Messinggewinde von den Ventilen, Armaturen, Rohren und Kühlschlangen
abgenommen werden, bis die Ansauge- bzw. Flüssigkeitsleitung bereit zum Anschließen ist.

Falls Lötarbeiten vorzunehmen sind, ist sicherzustellen, dass während des Lötens Stickstoff durch die Kühlschlangen und
Kupplungen geführt wird. Dadurch werden Rußablagerungen auf den Kupferrohr-Innenwandungen vermieden.

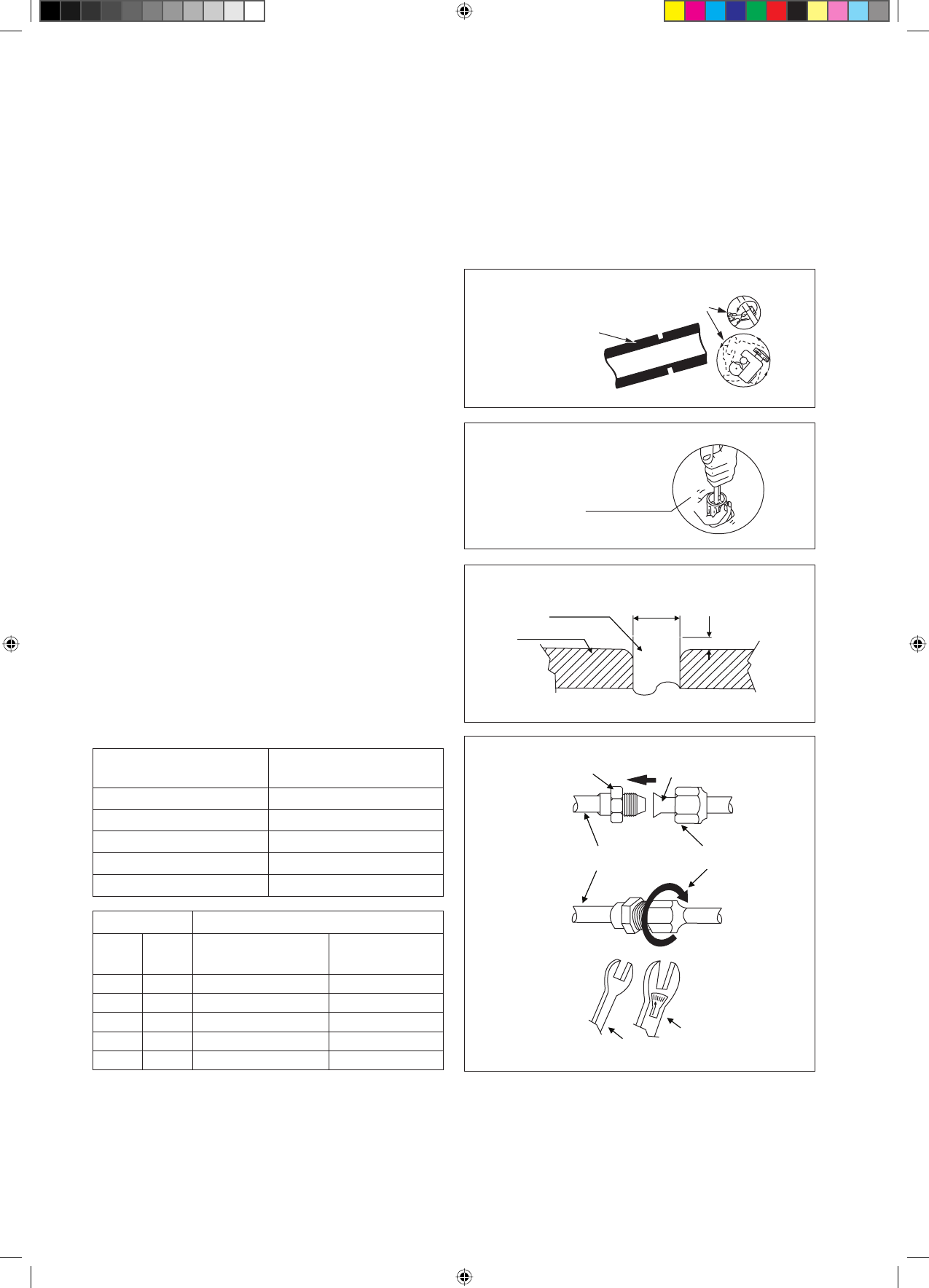

Rohrleitungen nach und nach zurechtschneiden und dabei das Schneidegerät langsam in das Rohr eingreifen lassen.
Höherer Kraftaufwand und ein schneller Schnittvorschub verursachen eine stärkere Verformung des Rohres und zusätzliche
Gratstellen. Sie Abb. I.

•

•

•

Zuschneiden des Kupferrohres

Abb. II

Abb. I

Rohrentgratung

Abb. III

Kupferrohr

Stauchblock

Anzugsschlüssel

Drehmomentschlüssel

Innenmontagerohr

Gewinde-Überwurf

Aufgeweitetes Rohr

Anzugsring

Abb. IV

Ø Rohr, D

A (mm)

Zoll

mm

Aufgeweite

(Flügelmutter-Typ)

Starr

(Kupplungstyp)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Rohrgröße

(mm/zoll)

Anzugsmoment

(Nm/ft-lb)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

1/4t

Rohrkanten mit einer Reibahle entgraten, wie in Abb.
II dargestellt. Dadurch werden Unregelmäßigkeiten an
der Anschlußfläche vermieden, die zu undichten Stellen
führen könnten. Halten Sie das Rohr ganz oben und den
Entgrater ganz unten, damit keine Metallspäne in das Rohr
geraten.

D i e   G e w i n d e ü b e r w u r f t e i l e   a n   d e n  A r m a t u r e n   d e s
Innen- und Außengerätes in die Kupferrohre einziehen.

Die genaue überstehende Rohrleitungslänge an der
K u p p l u n g s - S t i r n f l ä c h e   r i c h t e t   s i c h   n a c h   d e m
Kupplungswerkzeug. Siehe Abb. III.

Das Rohr fest auf den Stauchblock aufdrücken. Anschließend
Gewinde-und Überwurfteil zentrieren und beide Teile
gegeneinander festziehen.

Geräte-Rohranschluss

Rohrleitung zentrieren und Gegenmutter mit der Hand
anziehen. Siehe Abb. IV.

Abschließend Gewindemutter und Moment-schlüssel bis
an die gewünschte Moment-Einraststelle anziehen.

Beim Anziehen der Gewindemutter mit dem Momentschlüssel
ist die durch den Pfeil angezeigte Anzugsrichtung des
Momentschlüssels zu beachten.

Die Kühlmittelleitungsanschlüsse sind mit geschlossenzelligem
Polyurethanschaum isoliert.

•

•

•

•

•

•

•

•
