Boru İşleri ve Boru Havsa Tekniği

Kirli veya hasarlı bakır boru kullanmayın. Herhangi bir boru tesisatı, hava kanalı veya kondensatör 15 saniye ya da daha
fazla süre ile yalıtımsız ya da açık durumda kalırsa, sistemin temizlenmesi gerekmektedir. Genellikle, plastik, kauçuk tapalar
ve pirinç somunları emiş veya sıvı borusunu valf ya da bağlantılara takmaya hazır oluncaya kadar valfer, bağlantılar,
borular ve bobinlerden çıkarmayın.

Eğer kaynak yapmanız gerekecekse, kaynak sırasında spirallerden ve bağlantılardan azot gazı geçmesini sağlayınız.
Böylece bakır boruların iç çeperlerinde is oluşması önlenecektir.

Boru kesicinin bıçağını yavaşça ilerleterek boruyu aşama aşama kesin. Fazla güç ve derin kesme daha fazla bozulmaya
ve fazla çapağa neden olur. Şekil I’ye bakınız.

•

•

•

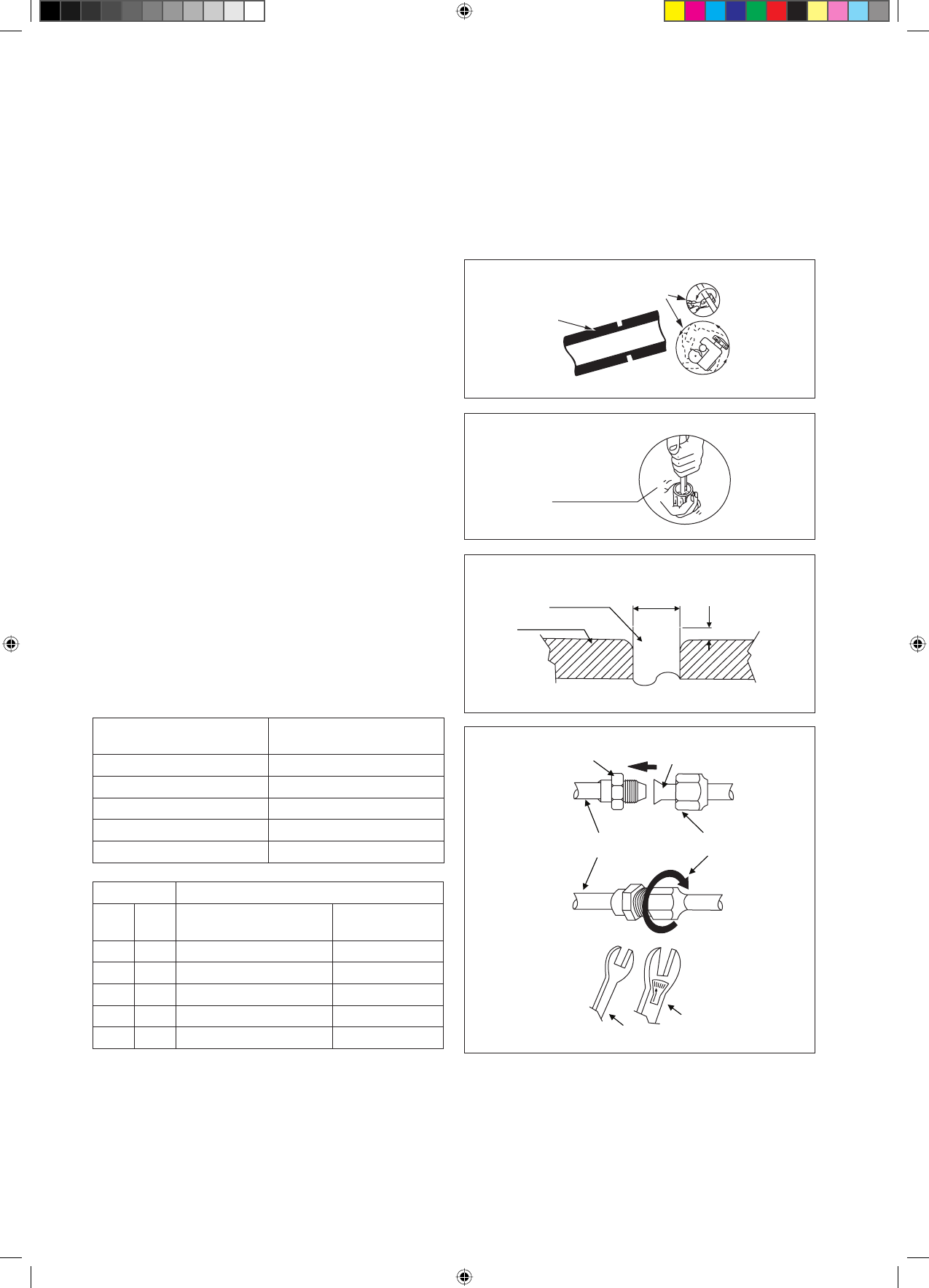

Bakır Borunun Kesilmesi

Şekil II

Şekil I

Çapakların Temizlenmesi

Şekil III

Bakır Boru

Baskır Bloğu

Somun Anahtarı

Tork Anahtarı

İç Mekan Boruları

Konik Cıvata

Genişletilmiş Boru

Konik Bağlantı

Şekil IV

Ø Boru, D

A (mm)

Inç

mm

Esnek

(Kelebek Somunlu Tip)

Sert

(Kavrama Tipi)

1/4

"

6,35

1,3

0,7

3/8

"

9,52

1,6

1,0

1/2

"

12,70

1,9

1,3

5/8

"

15,88

2,2

1,7

3/4

"

19,05

2,5

2,0

Boru Büyüklüğü

(mm/in)

Tork

(Nm/ft-lb)

6,35 (1/4

"

)

18 (13,3

"

)

9,52 (3/8

"

)

42 (31,0

"

)

12,70 (1/2

"

) 55

(40,6

"

)

15,88 (5/8

"

) 65

(48,0

"

)

19,05 (3/4

"

) 78

(57,6

"

)

1/4t

Boruların kesik kenarlarındak i çapak ları Ş ek il II’de
gösterildiği gibi temizleyiciyle çıkartın. Bu konik yüzey
üzerindeki gaz sızıntısına neden olabilecek pürüzleri
ortadan kaldırır. Boruya metal çiplerin girmesini önlemek
için borunun ucunu aşağı doğru tutun.

Hem iç ünite hem dış ünite bağlantı parçalarının havş a
somunlarını bakır borulara geçiriniz.

Konik kalıbın yüzeyinden çıkmaktan olan borunun tam
uzunluğu, konik alet tarafından belirlenir. Şekil III’ye
bakın.

Boruyu konik k alıp üzerinde sık ıca sabitleyin. Hem
çekiçleme bloğu hem de konik matkabın orta noktalarını
eşleştirin ve sonra konik matkabı tam olarak sıkın.

Ünitelere Boru Bağlantıları

Borunun ortasını hizalayın ve konik cıvatayı parmaklarınızla
mümkün olduğunca sıkıştırınız. Şekil IV’ye bakın.

Son olarak, anahtardan çıt sesi gelinceye kadar havşalı
somunu bir tork anahtarıyla sıkın.

Konik cıvatayı tork anahtarıyla sıkıştırırken, anahtarın
üzerindeki oka gore doğru yönde sıkıştırdığınızdan emin
olun.

Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile
yalıtılmıştır.

•

•

•

•

•

•

•

•
