10-4

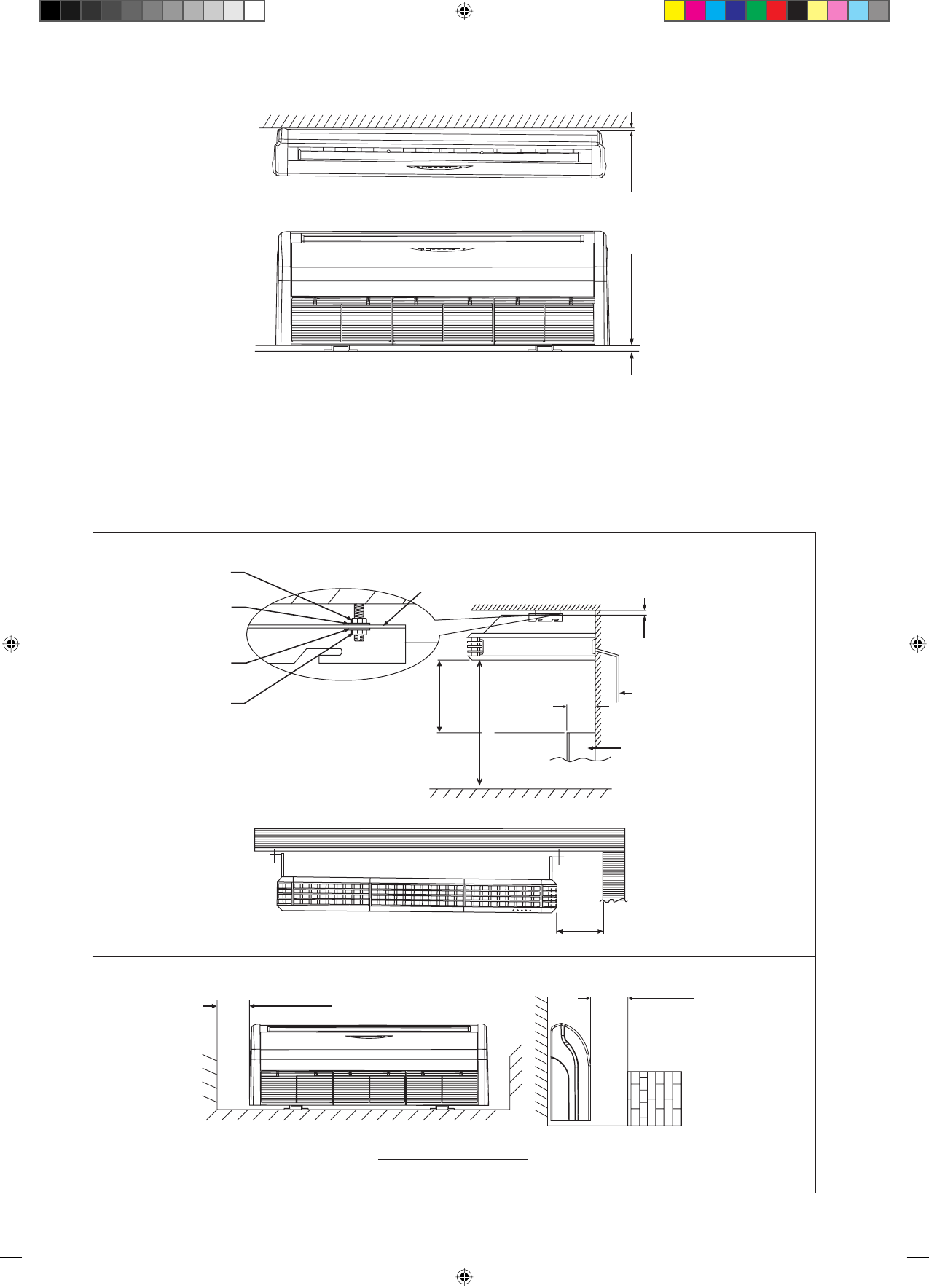

Figura B
10,0mm o meno
Accertarsi di effettuare le seguenti operazioni:
L’unità dovrebbe essere installata inclinandola di almeno 10mm, secondo quanto raccomandato nella Figura B.
La pendenza del condotto di scarico deve essere tenuta almeno a un rapporto di 1:100.
Installare l’impianto a una distanza adeguata per svolgere facilmente le procedure di assistenza e manutenzione e assicurare un flusso
d’aria ottimale, come indicato nella Figura C.
L’unità interna deve essere installata in maniera tale che non vi siano cortocircuiti tra l’aria scaricata fredda e l’aria di riflusso calda.
Non installare l’unità interna nei luoghi soggetti alla luce diretta del sole. Il luogo di installazione deve essere adatto per l’inserimento
delle tubature e lo scarico. Sistemare l’unità molto lontano dalla porta.
•
•
•
•
•
10,0mm o più
Figura C
1m o più
400mm o più
Tipo a pavimento verticale
Utensili, carta da parati o altri
accessori architettonici integrati non
devono sporgere più di 250mm
Condotto di scarico
250 mm o meno
300mm
(Min.)
500mm o più
10mm
Unità Interna
Staffa di supporto
Dado
Rondella
Rondella
Dado
Pavimento
2300mm o più
Soffitto
10 IM 5CEY-0711(1)-IT-Siesta.ind4 4
10 IM 5CEY-0711(1)-IT-Siesta.ind4 4
4/3/13 3:22:57 PM
4/3/13 3:22:57 PM
