3-9

Deutsch

10mm oder weniger

UNTERDECKENMONTAGE (AHQ140CV1)

Die Suspensionsbolzen installieren

Die Suspensionsbolzen so anbringen, dass diese das Innen-
Gerät tragen können.
Bevor Sie mit der Montage beginnen, den Abstand zur
Decke anpassen.
Beachten Sie die Maßangaben in Abbildung N bei der
Gerätemontage.

1.

2.

3.

Die Innen-Geräte installieren

D i e   S u s p e n s i o n s b o l z e n   i n   d a s  A n s c h l u s s s t ü c k   d e r
Aufhängeträger einsetzen.
Die Muttern und Unterlegscheibe auf beiden Seiten der
Metallbeschläge anbringen.
Mit Muttern absichern.

1.

2.

3.

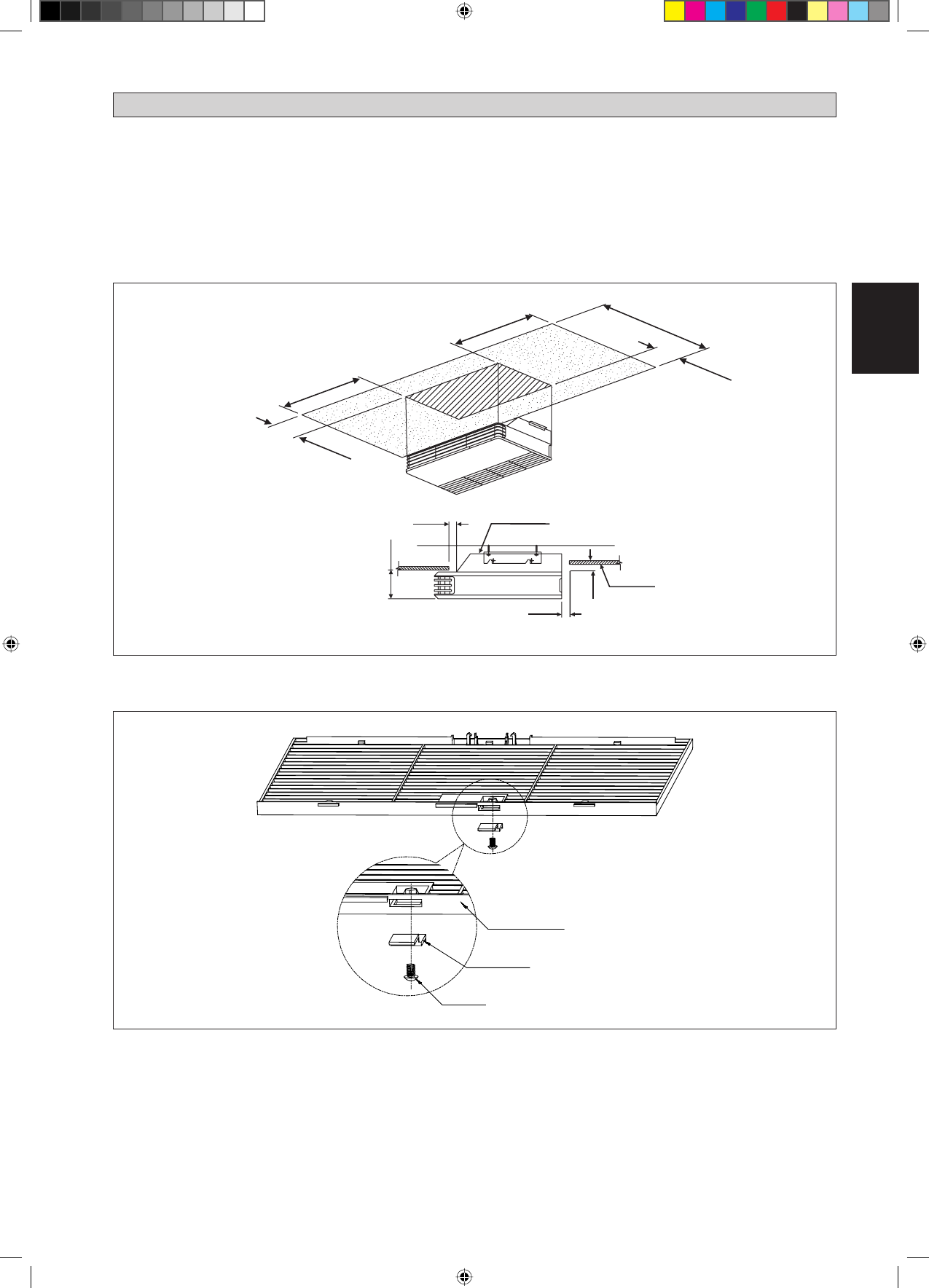

Montage des Deckengerätes

Obere geräteabdeckung

Deckenplatte

10mm

145-155mm

10mm

300mm oder mehr

10mm

621mm

10mm oder weniger

300mm oder mehr

Sperre für das Abdeckgitter (Der Schutz für bewegliche Teile, die der Benutzer direkt berühren kann)

Die Sperre für das Abdeckgitter sollte wie in der unten abgebildeten Darstellung installiert werden.

Falls das Gerät gewartet werden muss, sind folgende Schritte durchzuführen:

Prüfen Sie, ob das Gerät vor der Wartung ausgeschaltet wurde.
Verwenden Sie einen Schraubendreher, um die Schrauben der Sperre des Abdeckgitters zu öffnen.
Entfernen Sie die Sperre des Abdeckgitters und öffnen Sie das Einlassgitter für die Wartung.
Setzen Sie das Einlassgitter ein und ziehen Sie die Schraube der Sperre des Abdeckgitters nach der Wartung fest. Stellen
Sie sicher, dass das Gerät korrekt installiert ist.

1.
2.
3.
4.

Einlassgitter

Sperre für das Abdeckgitter

Schraube

Abbildung N
