3-3
Deutsch
ZUM AUSSEN-GERÄT
Abluftaufsatz
Leuchtanzeigen für den
Signal-Empfänger
Lufteinlassgitter
Umwickeln Sie die isolierte Rohrleitung
von oben bis unten mit Finishingtape

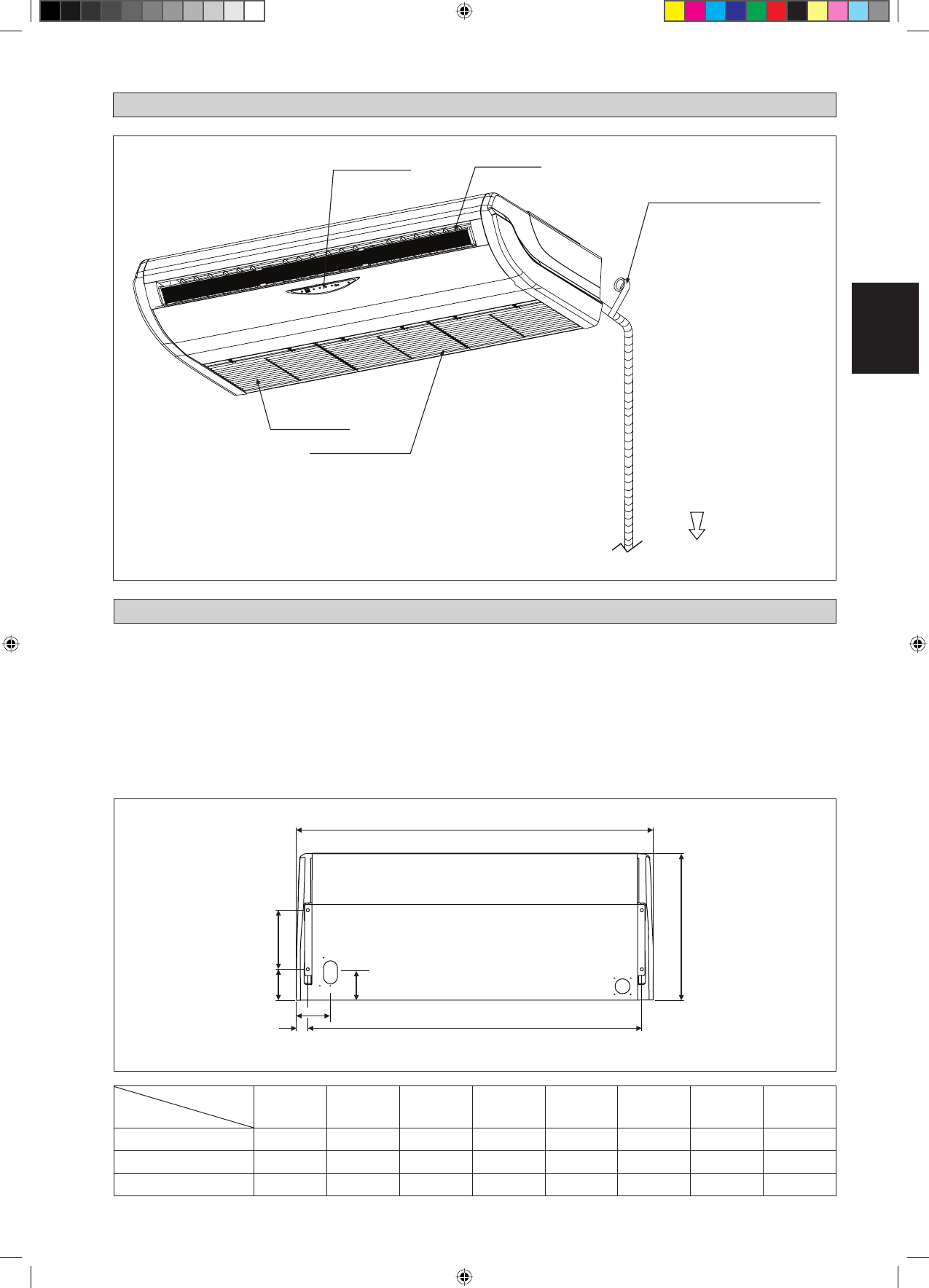

INSTALATIONSDIAGRAMM (AHQ71/100/125CV1)
Vorbereitende Massnahmen
Netzspannungsschwankungen dürfen nicht um mehr
a l s ± 1 0 % v o n d e r N e n n s p a n n u n g a b w e i c h e n . D i e
S t r o m l e i t u n g e n m ü s s e n v o m A u f s c h w e i ß e n v o n
Transformatoren, wodurch bei der Stromversorgung hohe
Schwankungen entstehen können, abhängig sein.
Achten Sie darauf, daß der Installationsort für die
Ve r k a b e l u n g , d i e R o h r l e i t u n g s f ü h r u n g u n d d i e
Ablaufleitungen geeignet ist.
•
•
Standard-Montage
Prüfen Sie, ob die Overhead-Stützen stark genug sind, um das
Gewicht des Gerätes zu tragen. Bringen Sie den Aufhänger
(Klemme für die Wandmontage für das Stehen auf dem
Boden) an und prüfen Sie die Ausrichtung des Gerätes wie in
Abbildung A dargestellt. Prüfen Sie auch, ob die Aufhänger fest
sind und der Sockel der Ventilatorspule in beide horizontale
Richtungen positioniert ausgerichtet ist. Dabei ist das Gefälle
der Drainage wie in Abbildung B zu berücksichtigen.
Abbildung A
Alle Dimensionen sind in mm
A
E
B
C
D
F
G
H
INSTALLATION DES INNENGERÄTES (AHQ71/100/125CV1)
Luftfilter
(Im Lufteinlassgitter)
Abmessung
Modell
A
B
C
D
E
F
G
H
AHQ71CV1
1320
635
255
134
1222
49
148
120
AHQ100CV1
1538
635
255
134
1440
49
148
120
AHQ125CV1
1786
635
255
134
1688
49
148
120
3 IM 5CEY-0711(1)-DE-Siesta.indd3 3
3 IM 5CEY-0711(1)-DE-Siesta.indd3 3
4/3/13 3:29:33 PM
4/3/13 3:29:33 PM
