10-8

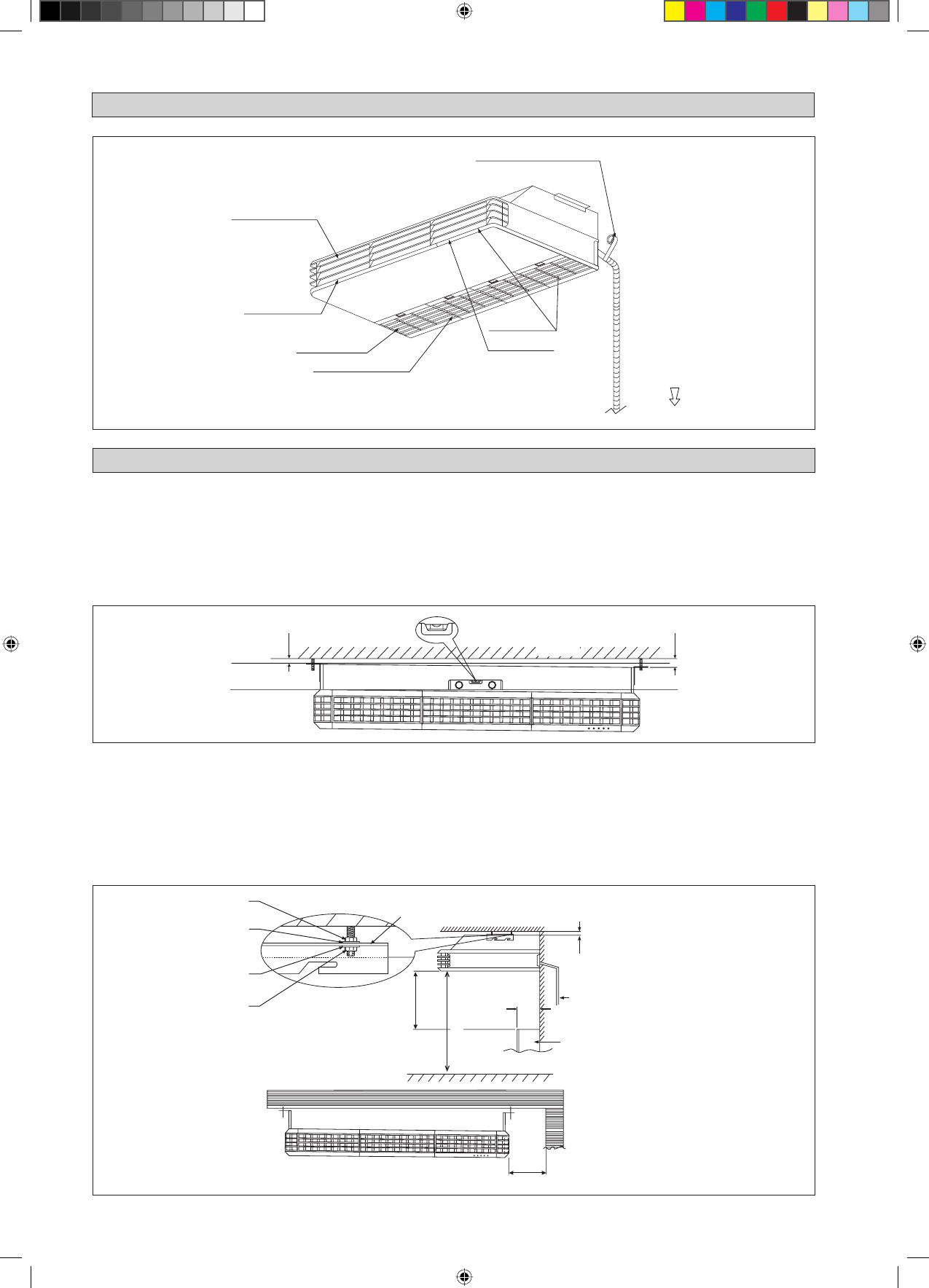

DIAGRAMMA PER L’INSTALLAZIONE (AHQ140CV1)

Feritoria di Ventilazione

L’indicatore accende

Griglia d’ingresso dell’aria

Griglia dell’entrata dell’aria

Ricevitore

di segnale

Avvolgere il tubo isolato con nastro

di finitura dal basso all’alto

INSTALLAZIONE DELL’UNITÀ INTERNA (AHQ140CV1)

Verifiche Preliminari

Le fluttazioni del voltaggio di alimentazione non devono scostarsi dal voltaggio nominale di più del ±10%. Sulle linee elettriche di alimentazione
non devono essere inseriti eventuali trasformatori da saldatura che per natura tendono a provocare delle alte fluttuazioni nel voltaggio.
Accertarsi che il luogo scelto per l’installazione del condizionatore sia conveniente per gli allacciamenti elettrici e per il drenaggio.

Montaggio standard

Accertarsi che i supporti superiori siano abbastanza resistenti da sopportare il peso dell’unità. Posizionare le barre di sospensione e controllare che
siano allineate con l’unità. Inoltre, controllare che i supporti di sospensione siano sicuri.

•

•

Figura L

10mm

20mm

Soffitto

Unità su livello

Unità su livello

PER UNITÀ ESTERNA

Filtri dell’aria
(Griglia interna ingresso aria)

Accertarsi di effettuare le seguenti operazioni:

L’unità dovrebbe essere installata sollevandola/inclinandola ad almeno 10mm, secondo quanto raccomandato nella Figura L.
La pendenza del condotto di scarico deve essere tenuta almeno a un rapporto di 1:100.
Installare l’impianto a una distanza adeguata per svolgere facilmente le procedure di assistenza e manutenzione e assicurare un flusso d’aria
ottimale, come indicato nella Figura M.
L’unità interna deve essere installata in maniera tale che non vi siano cortocircuiti tra l’aria scaricata fredda e l’aria di riflusso calda.
Non installare l’unità interna nei luoghi soggetti alla luce diretta del sole. Il luogo di installazione deve essere adatto per l’inserimento delle
tubature e lo scarico. Sistemare l’unità molto lontano dalla porta.

•
•
•

•
•

Figura M

Utensili, carta da parati o altri
accessori architettonici integrati non
devono sporgere più di 250mm

Condotto di scarico

250mm o meno

300mm

(Min.)

500mm o più

10mm

Unità Interna

Staffa di supporto

Dado

Rondella

Rondella

Dado

Pavimento

2300mm o più

Soffitto
