A UNIDAD EXTERIOR

Persiana de descarga de aire

Luces indicadoras de
recepcion de señal

Rejilla de entrada de aire

Envuelva el tubo aislado con la
cinta de acabado de abajo a arriba

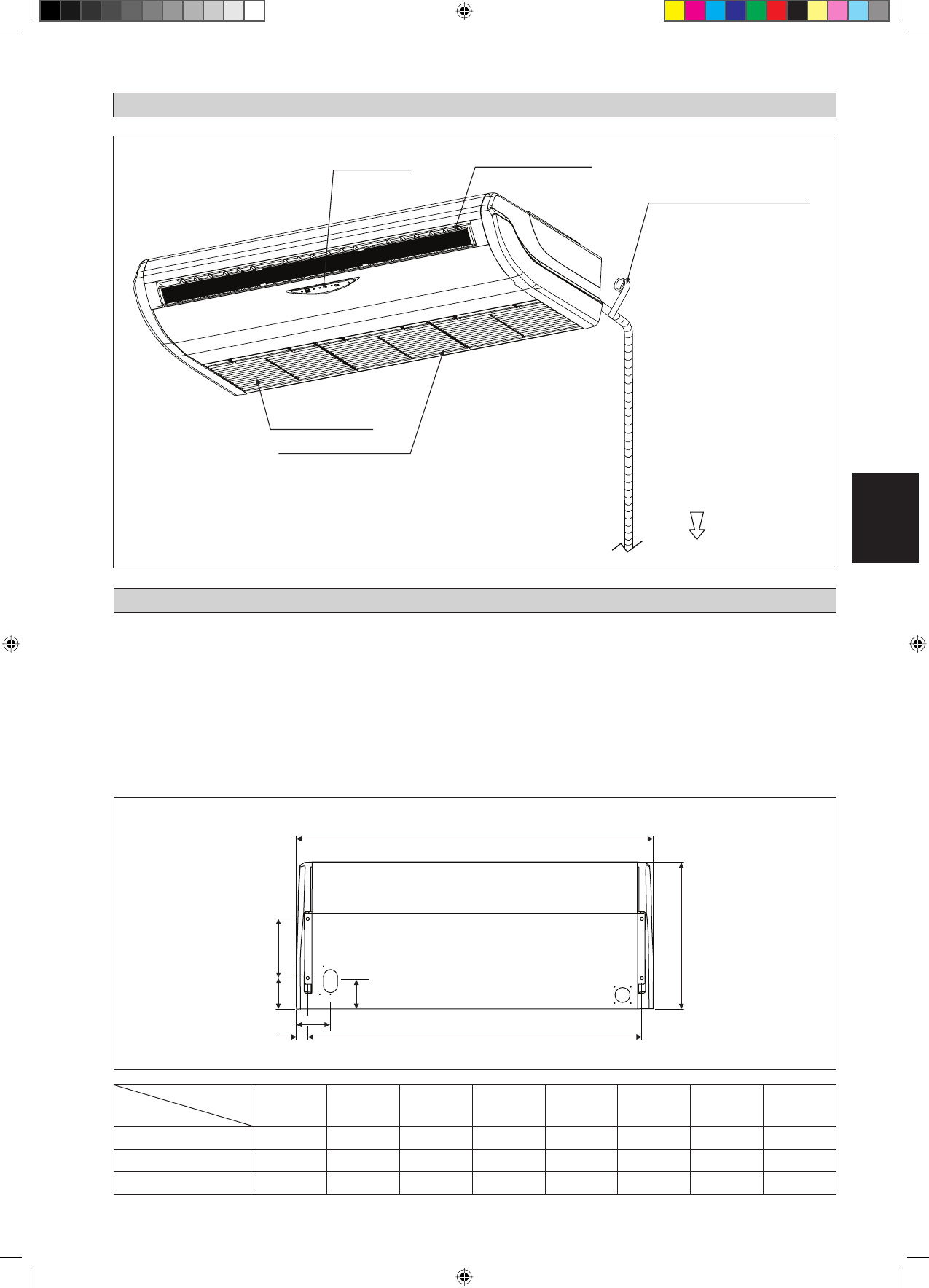

DIAGRAMMA DE LA INSTALACIÓN (AHQ71/100/125CV1)

Revisión preliminar del lugar

La fluctuación de voltaje del suministro eléctrico no debe
ser superior a ±10% del voltaje nominal. Las líneas de
suministro de electricidad deben ser independientes de
los transformadores de soldadura que pueden causar una
fluctuación alta en el suministro.
Asegúrese de que el emplazamiento sea adecuado para el
cableado, las tuberías y el drenaje.

•

•

Montaje estándar

Asegúrese que los soportes elevados sean bastante fuertes para
sostener el peso de la unidad. Coloque las barras de suspensión
(soporte de montaje de pared para la posición de piso), y
compruebe su alineación con la unidad como se muestra
en el Figura A. Compruebe también que las suspensiones
estén aseguradas y la base de la unidad de ventilador fan
coil nivelada en ambas direcciones horizontales, teniendo
en cuenta la pendiente para el drenaje como se muestra en
el Figura B.

Figura A

Todas las dimensiones están en mm

A

E

B

C

D

F

G

H

INSTALACIÓN DE LA UNIDAD INTERIOR (AHQ71/100/125CV1)

Filtros del aire
(Dentro de la rejilla de entrada de aire)

Dimensión

Modelo

A

B

C

D

E

F

G

H

AHQ71CV1

1320

635

255

134

1222

49

148

120

AHQ100CV1

1538

635

255

134

1440

49

148

120

AHQ125CV1

1786

635

255

134

1688

49

148

120
