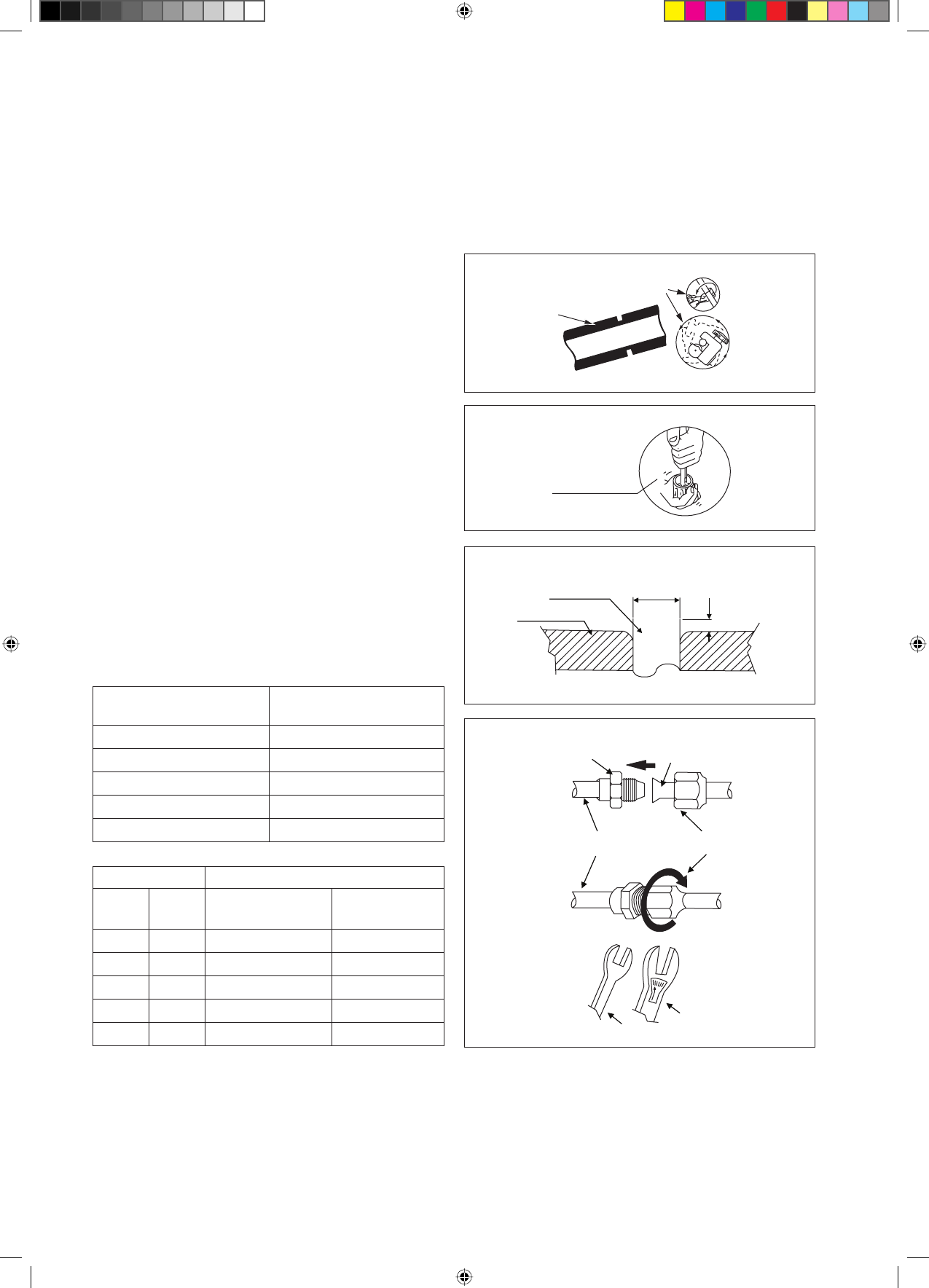

Meccanica Delle Condutture E Tecnica Di Svaso

Non usare condotti di rame contaminati o danneggiati. Se qualsiasi tubo, evaporatore o condensatore è stato esposto o sia stato aperto
per 15 secondi o più, bisogna aspirare l’aria dal sistema. Come regola generale, non rimuovere le parti in plastica, i tappi in gomma e
i dadi di ottone da valvole, accessori vari, condutture e serpentini fino a quando non si è pronti a collegare le tubature di aspirazione e
dei liquidi alle valvole e altri accessori.

Caso siano necessari lavori di saldatura, assicurarsi che del gas azoto passi traverso i serpentini e connessioni durante l’esecuzione della
saldatura. Di questo modo si elimina la formazione di fuliggine nelle pareti interne dei tubi di rame.

Tagliare il tubo con uno secatore in modo progressivo. Un eccesso di forza e un taglio in profondità provocheranno una maggiore
distorsione sul tubo e, di conseguenza più bava. Vedere Figura I.

•

•

•

Taglio Del Tubo Di Rame

Figura I

Togliere Sbavatura Del Tubo

Tubo Di Rame

Estremità Rastremata

Chiave Fissa

Chiave Torsiometrica

Tubature Interne

Dadi Di Svaso

Tubo Svasato

Giunto Svasato

Ø Tubo, D

A (mm)

Pollici

mm

Imperiale

(Tipo dado ad alette)

Rigido

(Tipo a leva)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Dimensioni Del Tubi

(mm / Pollici)

Torsione

(piedi-libre)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

1/4t

Utilizzando un punzone, rimuovere le bavature dalle estremità del
tubo appena tagliate, come mostrato nella Figura II. Ciò eviterà
le irregolarità dello svaso che possono dare origine a fughe di
gas. Tenere il tubo sopra e il dispositivo di rimozione sotto, per
evitare che trucioli metallici entrino nel tubo.

Inserire sui tubi di rame i dadi svasati che si trovano sulle
bocchette d’ingresso delle unità interna ed esterna.

La lunghezza esatta di inserimento dello stampo di svaso
dipende dall’attrezzo utilizzato per lo svaso. Fare riferimento alla
Figura III.

Fissare saldamente il tubo allo stampo di svaso. Allineare con
cura il mandrino allo stampo e stringere a fondo.

Collegamento Delle Condutture Alle Unità

Allineare il centro dei tubi e stringere a mano il dado di svasatura
quanto basta. Fare riferimento alla Figura IV.

A mezzo di una chiave torsiometrica, stringere quindi il dado fino
a che si produca lo scatto previsto.

Durante l’operazione, verificare che la rotazione di serraggio
rispetti la direzione indicata dalla freccia della chiave.

Le connessioni dei tubi del refrigerante sono isolate con
poliuretano a cellule chiuse.

•

•

•

•

•

•

•

•

Figura II

Figura III

Figura IV
