3-8

Gehen Sie dabei wie folgt vor:

Das Gerät muss mit einer Mindestneigung von 10mm zwischen Decke und Geräteoberseite installiert werden, wie in
Abbildung L empfohlen.
Das Gefälle des Abflussrohrs sollte auf einem Wert von mindestens 1:100 gehalten werden.
Lassen Sie Spielraum für eine einfache Wartung und eine optimale Luftzirkulation Abbildung M.
Das Innen-Gerät muss so montiert werden, dass kein Kurzschluss zwischen der kalten und warmen Luft entsteht.
Montieren Sie das Innen-Gerät nicht an einer Stelle, an der es direktem Sonnenlicht ausgesetzt ist. Der Ort sollte für das
Verlegen von Leitungen und Drainagerohren geeignet sein. Das Gerät muss einen großen Abstand zur Tür haben.

•

•
•
•
•

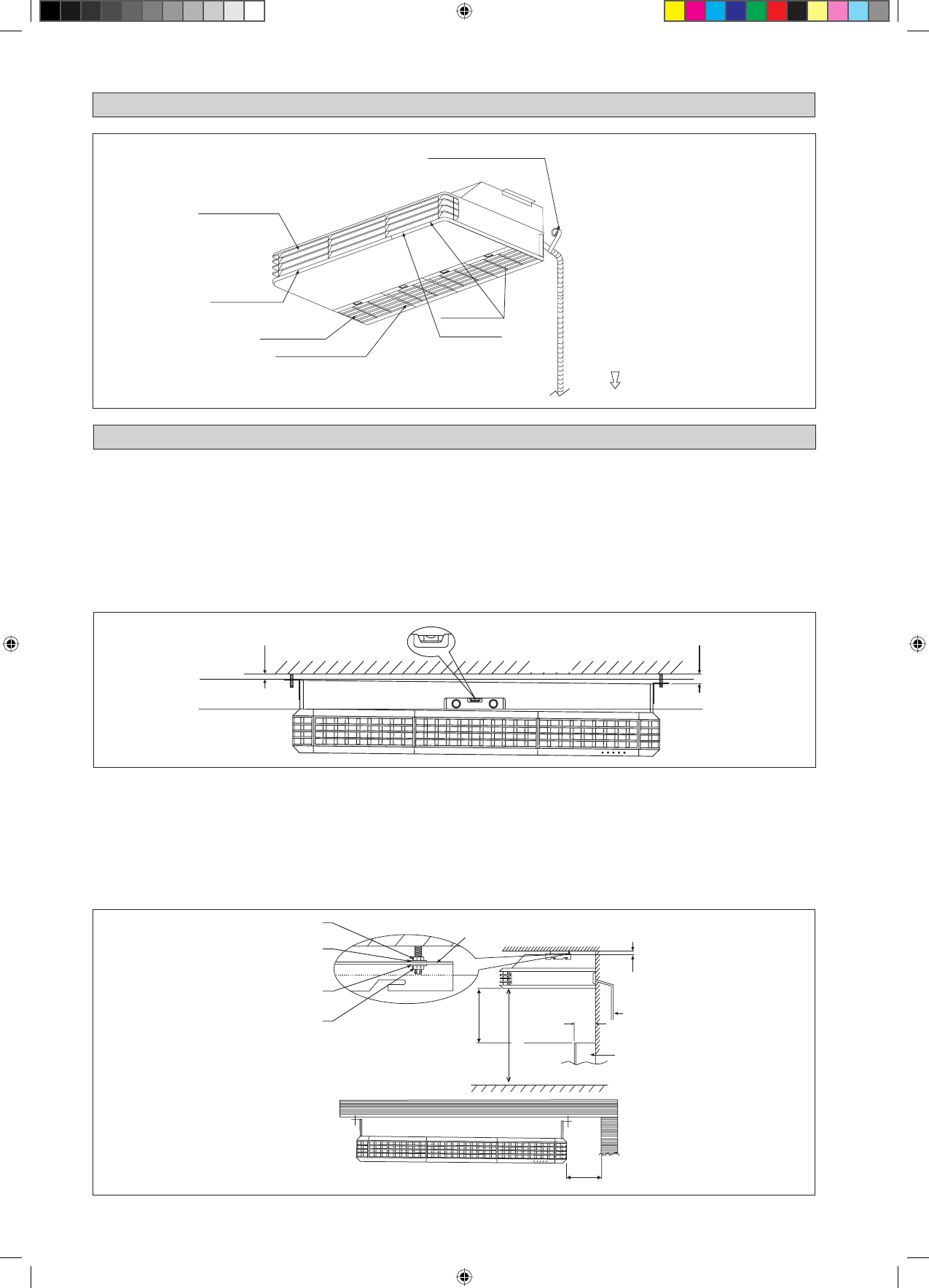

INSTALATIONSDIAGRAMM (AHQ140CV1)

Betriebsleuchtanzeige

Lufteinlassgitter

Umwickeln Sie die isolierte Rohrleitung
von oben bis unten mit Finishingtape

INSTALLATION DES INNENGERÄTES (AHQ140CV1)

Vorbereitende Massnahmen

Die Spannung darf ±10% der angegebenen nicht überschreiten. Die Stromleitungen müssen vom Aufschweißen von
Transformatoren, wodurch bei der Stromversorgung hohe Schwankungen entstehen können, abhängig sein.
Es ist sicherzustellen, dass der Montageort sich für Kabelinstallationen und Drainage eignet.

Standard-Montage

Prüfen Sie, ob die Overhead-Stützen stark genug sind, um das Gewicht des Gerätes zu tragen. Positionieren Sie die
Aufhängestangen und überprüfen Sie deren Ausrichtung mit dem Gerät. Bitte versichern Sie sich zudem, dass die Aufhänger
sicher angebracht sind.

•

•

10mm

20mm

Decke

Gerät auf Ebene

ZUM AUSSEN-GERÄT

Luftfilter
(Im Lufteinlassgitter)

Gerät auf Ebene

Abluftaufsatz

Abluftgitter

Aanbauteile, zubehör oder
einrichtungselemente dürfen nicht
mehr als 250mm hervorstehen

Abflussrohr

250mm oder weniger

300mm

(Min.)

500mm oder mehr

10mm

Innen-Gerät

Anhänger-Auslegerarm

Schraubenmutter

Dichtung

Dichtung

Schraubenmutter

Fußboden

2300mm oder mehr

Decke

Signalempfänger

Abbildung L

Abbildung M
