2-4

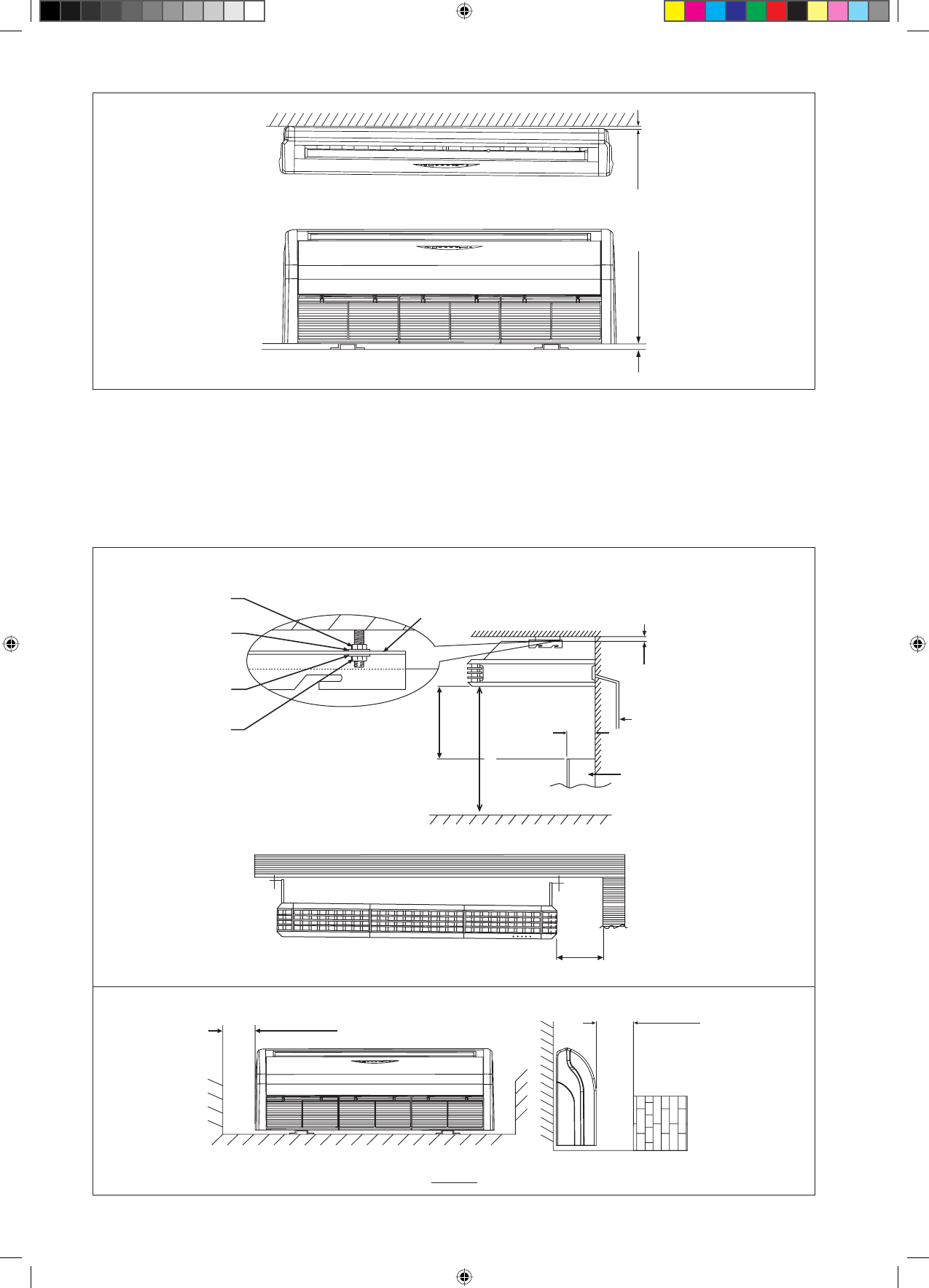

Schéma B

S’assurer que les étapes suivantes sont respectées :

L’installation de l’unité devrait être faite inclinée d’au moins 10mm comme il est recommandé à la Schéma B.
La pente du tuyau d’évacuation doit être d’au moins1:100.
Laisser un espace libre pour faciliter la maintenance et obtenir un flux d’air optimal, comme le montre la Schéma C.
L’unité intérieure doit être installé de façon à ce qu’il n’y ait aucun court circuit entre l’air d’évacuation froid et l’air
d’admission chaud.
Ne pas installer l’unité intérieure dans un emplacement où il peut être exposé à la lumière directe du soleil. L’emplacement
doit être adapté à l’installation des tuyauteries et de l’évacuation. L’appareil doit être très éloigné de la porte.

•
•
•
•

•

10,0mm ou moins

10,0mm ou plus

Schéma C

1m ou plus

400mm ou plus

Type sol

Les pièces de mobilier,
d’équipement ou éléments
d’architecture encastrésne doivent
pas s’avancer de plus de 250mm

Tuyau d’évacuation

250mm ou moins

300mm

(Min.)

500mm ou plus

10mm

Unité Intérieure

Ferrure de suspension

Écrou

Rondelle

Rondelle

Écrou

Sol

2300mm ou plus

Plafond
