7-8

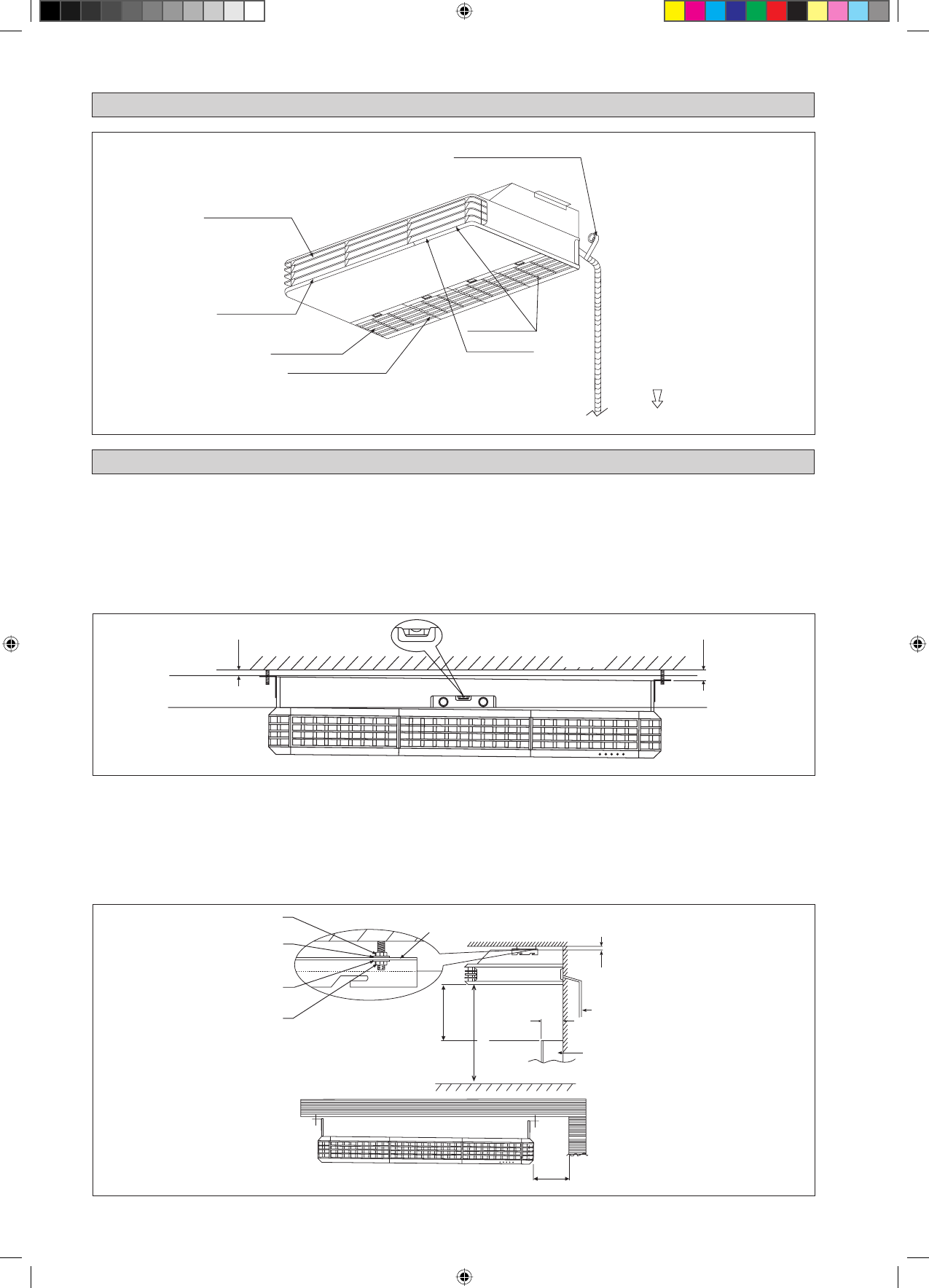

KURULUM ŞEMASI (AHQ140CV1)

Hava Boşaltma Deliği

Gösterge Lambaları

Hava Boşaltma Izgarası

Hava Girişi Izgarası

Sinyal Alıcı

Yalıtımlı boruyu finisaj bandı aşağıdan
yukarıya gelecek şekilde bükün

İÇ ÜNİTENİN MONTAJI (AHQ140CV1)

Montaj Yeri Ön İncelemesi

Voltaj yükselmesi ve alçalması anma geriliminin ±10%’unu aşmamalıdır. Elektrik hatları yüksek elektrik yükselip
alçalmasına neden olabilen kaynak transformatörlerinden bağımsız olmalıdır.
Elektrik tesisatı ve tahliye tesisatı için yerin uygun olmasına dikkat edin.

Standart Montaj

Asma desteklerin ünitenin ağırlığı kaldıracak derecede güçlü olduğundan emin olun. Kanca çubuklarını konumlandırın
ve üniteyle hizasını kontrol edin. Ayrıca, askıların güvenli olduğundan emin olun.

•

•

Şekil L

10mm

20mm

Tavan

Dengeli ünite

Dengeli ünite

DIŞ MEKAN ÜNITESINE

Hava Filtreleri
(İç Hava Alma Izgarası)

Lütfen aşağıdaki adımları uyguladığınızdan emin olun:

Ünite montajı Şekil L’de önerildiği gibi en az 10mm eğilmelidir/meyilli olmalıdır.
Drenaj borusunun eğimi en az 1:100 olmalıdır.
Kolay bakım ve en iyi hava akışı için Şekil M’de gösterildiği gibi açıklık sağlayın.
İç ünite sıcak soğuk tahliye havası sıcak geri dönüş havasıyla kısa devre yapmayacak şekilde kurulmalıdır.
İç üniteyi üniteye doğrudan güneş ışığı gelecek yere kurmayın. Konum boru ve tahliye kurulumu için uygun olmalıdır.
Ünite kapıdan uzakta olmalıdır.

•
•
•
•
•

Şekil M

Aletler, mobilyalar veya yerleşik
mimari öğeler 250mm’de fazla
çıkıntı yapmamalıdır

Tahliye Borusu

250mm veya daha az

300mm

(En az.)

500mm v

eya daha fazla

10mm

İç Mekan Ünitesi

Askı Demiri

Somun

Rondel

Rondel

Somun

Zemin

2300mm v

eya daha fazla

Tavan
