8-3
Ελληνικά
ΠΡΟς ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ
Περσίδα εκροής αέρα
Ενδεικτική λυχνία
δέκτη σήματος
Γρίλια εισόδου αέρα
Τυλίξτε τον μονωμένο σωλήνα με μονωτική
ταινία από τη βάση προς την κορυφή

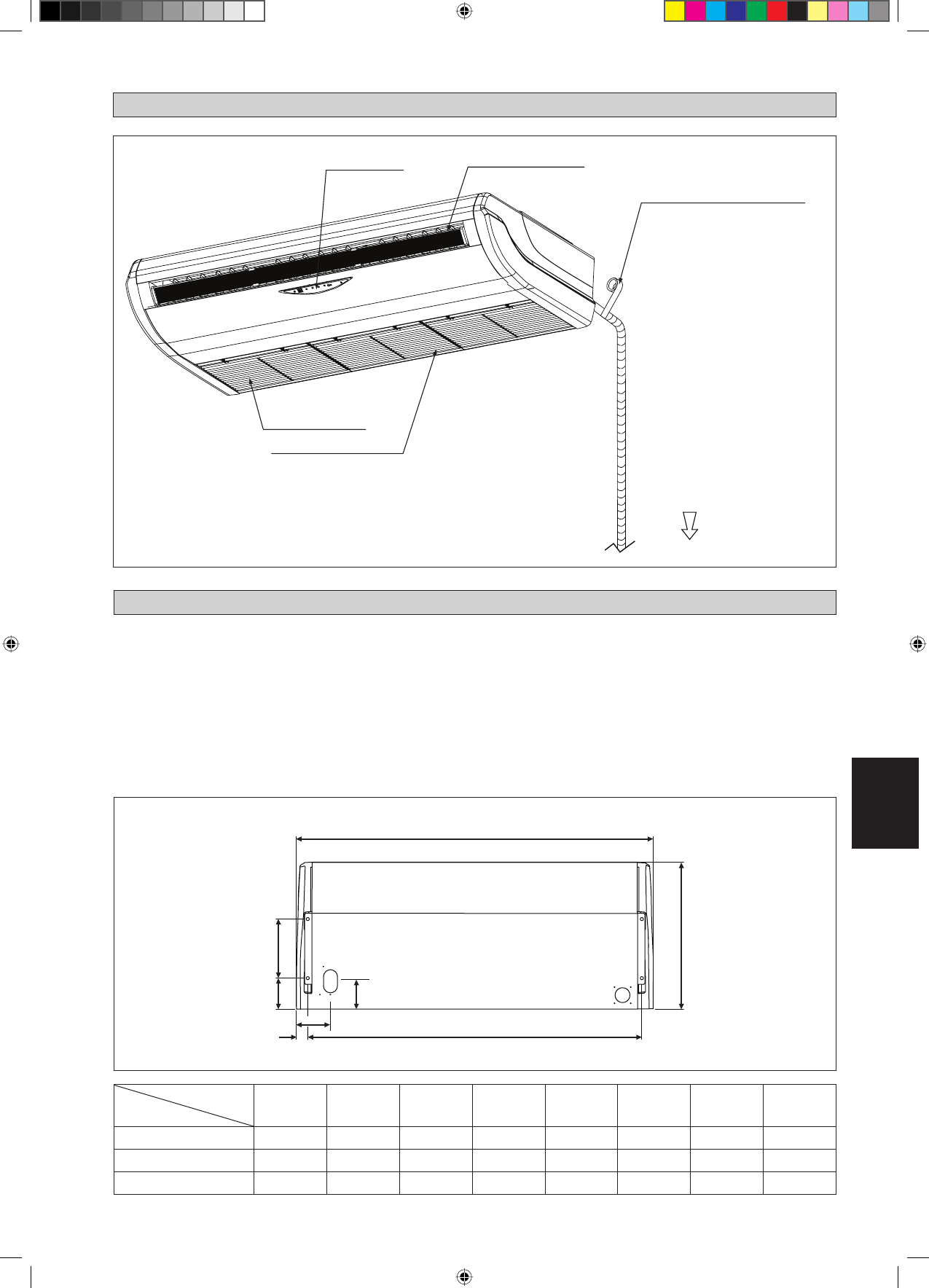

ΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ (AHQ71/100/125CV1)
Προκαταρκτική επισκόπηση της θέσης εγκατάστασης
Η αυξομείωση της τάσης δεν πρέπει να υπερβαίνει το
±10% της ονομαστικής τάσης. Οι γραμμές ηλεκτρικής
παροχής πρέπει να είναι ανεξάρτητες του μετασχηματιστή
σ υ γ κό λ λ η σ η ς π ο υ μ π ο ρ ε ί ν α πρ ο κα λ έ σ ε ι υ ψ η λ έ ς
αυξομειώσεις της παροχής
Βεβαιωθείτε ότι η θέση είναι κατάλληλη για τη καλωδίωση,
τη σωλήνωση και την αποστράγγιση.
•
•
Στάνταρ τοποθέτηση
Βεβαιωθείτε ότι τα στηρίγματα οροφής είναι αρκετά ισχυρά
ώστε να στηρίξουν το βάρος της μονάδας. Τοποθετήστε
τις ράβδους αναρτήρα (επιτοίχιο στήριγμα επιδαπέδιας
τοποθέτησης) και ελέγξτε την ευθυγράμμισή τους με τη
μονάδα όπως φαίνεται στην Εικόνα A. Επίσης, ελέγξτε ότι οι
αναρτήρες έχουν στερεωθεί γερά και η βάση της μονάδας
πηνίου ανεμιστήρα είναι ευθυγραμμισμένη προς τις δύο
οριζόντιες κατευθύνσεις, λαμβάνοντας υπόψη την κλίση για
τη ροή αποστράγγισης όπως προτείνεται στην Εικόνα B.
Εικόνα A
Όλες οι διαστάσεις είναι σε mm
A
E
B
C
D
F
G
H
ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ (AHQ71/100/125CV1)
Φίλτρα Αέρα
(Εσωτερική γρίλια εισόδου αέρα)
Διάσταση
Μοντέλο
A
B
C
D
E
F
G
H
AHQ71CV1
1320
635
255
134
1222
49
148
120
AHQ100CV1
1538
635
255
134
1440
49
148
120
AHQ125CV1
1786
635
255
134
1688
49
148
120
8 IM 5CEY-0711(1)-GR-Siesta.indd3 3
8 IM 5CEY-0711(1)-GR-Siesta.indd3 3
4/3/13 3:24:24 PM
4/3/13 3:24:24 PM
Содержание
- 64 МЕРЫ ПРЕДОСТОРОЖНОСТИ; ВHИMAHИE; РУКОВОДСТВО ПО УСТАНОВКЕ; ПPEДУПPEЖДEHИE
- 65 Предварительный осмотр места установки; Рисунок A
- 66 Рисунок B; Удостоверьтесь, что следующие операции предприняты:; Рисунок C; Напольный вертикальный вид
- 67 Установка подвесных болтов; Рисунок D; Установка внутренних блоков
- 68 Установка - Потолочный тип; Рисунок F
- 69 Рисунок I; Открытие решетки впуска воздуха; Рисунок K; Pисунок J
- 70 Рисунок L; Рисунок M
- 71 Рисунок N
- 72 Соединение Трубопроводов К блокам
- 73 Прикрепите изоляционный рукав; Вакуумирование трубопровода и внутреннего блока; Осторожно
