8-4

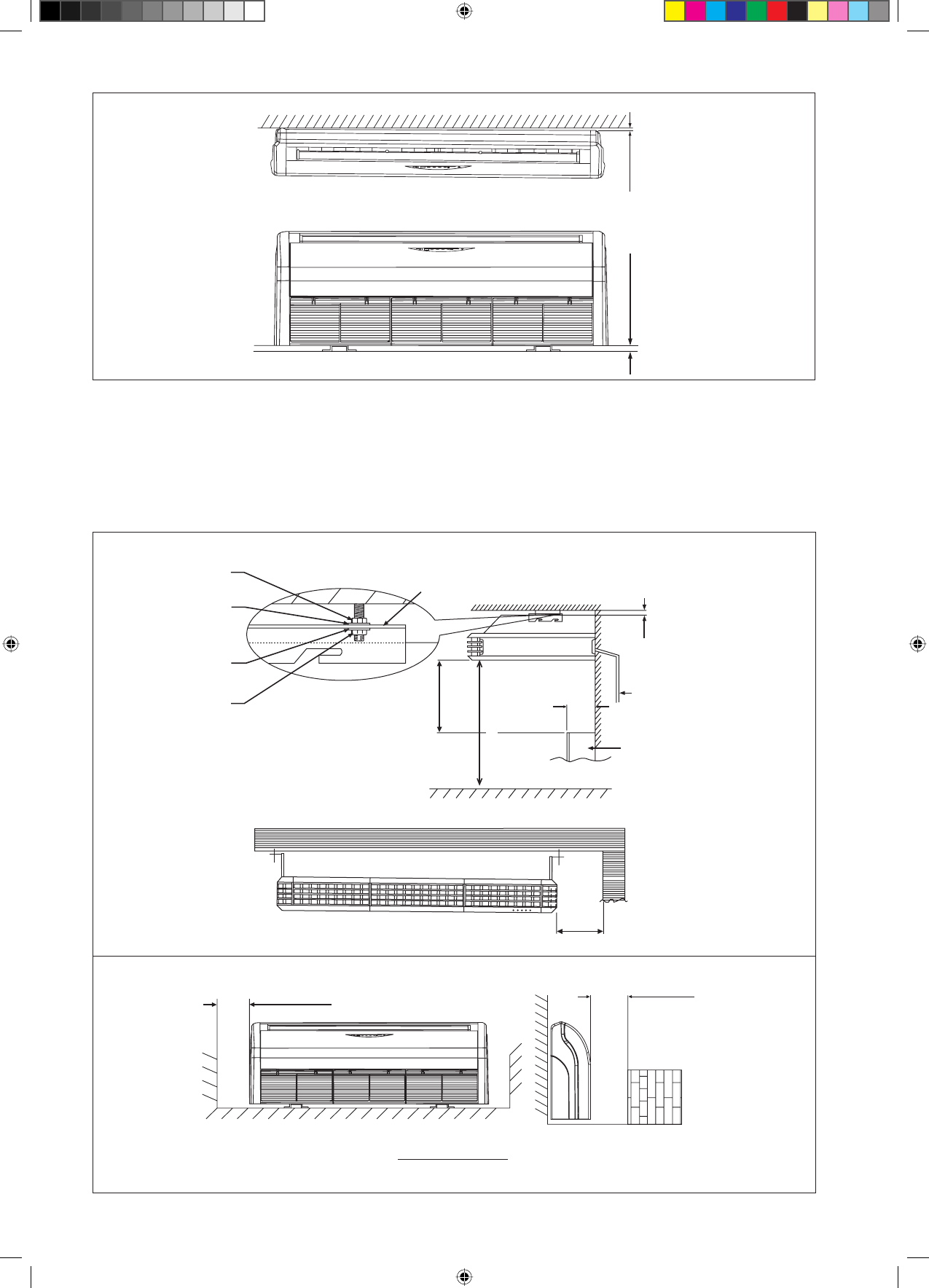

Εικόνα B
10,0mm ή λ
ιγό
τερο
Βεβαιωθείτε ότι έχετε ακολουθήσει τα παρακάτω βήματα:
Η εγκατάσταση της μονάδας πρέπει να έχει κλίση τουλάχιστον 10mm όπως συνιστάται στην Εικόνα B.
Η κλίση του σωλήνα αποστράγγισης πρέπει να είναι τουλάχιστον 1:100.
Δώστε χώρο για εύκολη επισκευή και καλύτερη ροή αέρα όπως δείχνει η Εικόνα C.
Η εσωτερική μονάδα πρέπει να είναι εγκατεστημένη έτσι ώστε να μην υπάρχει κλειστό κύκλωμα του ψυχρού αέρα
εκροής με το θερμό αέρα επιστροφής.
Μην εγκαταστήσετε την εσωτερική μονάδα σε μέρος όπου η μονάδα εκτίθεται σε άμεσο ηλιακό φως. Η θέση πρέπει
να είναι κατάλληλη για την εγκατάσταση σωλήνωσης και αποστράγγισης. Η μονάδα πρέπει να έχει μεγάλη απόσταση
από την πόρτα.
•
•
•
•
•
10,0mm ή περισσότερο
Εικόνα C
1m ή περισσότερο
400mm ή περισσότερο
Επιδαπέδιος τύπος
Σκεύη, έπιπλα ή εντοιχισμένα
αρχιτεκτονικά χαρακτηριστικά
δεν πρέπει να προεξέχουν
περισσότερο από 250 mm
Σωλήνας αποστράγγισης
250mm ή λιγότερο
300μμ.
(Ελάχ.)
500mm ή περισσότερο
10mm
Εσωτερική μονάδα
Στήριγμα αναρτήρα
Παξιμάδι
Ροδέλα
Ροδέλα
Παξιμάδι
Δάπεδο
Ταβάνι
2300mm ή περισσότερο
8 IM 5CEY-0711(1)-GR-Siesta.indd4 4
8 IM 5CEY-0711(1)-GR-Siesta.indd4 4
4/3/13 3:24:24 PM
4/3/13 3:24:24 PM
