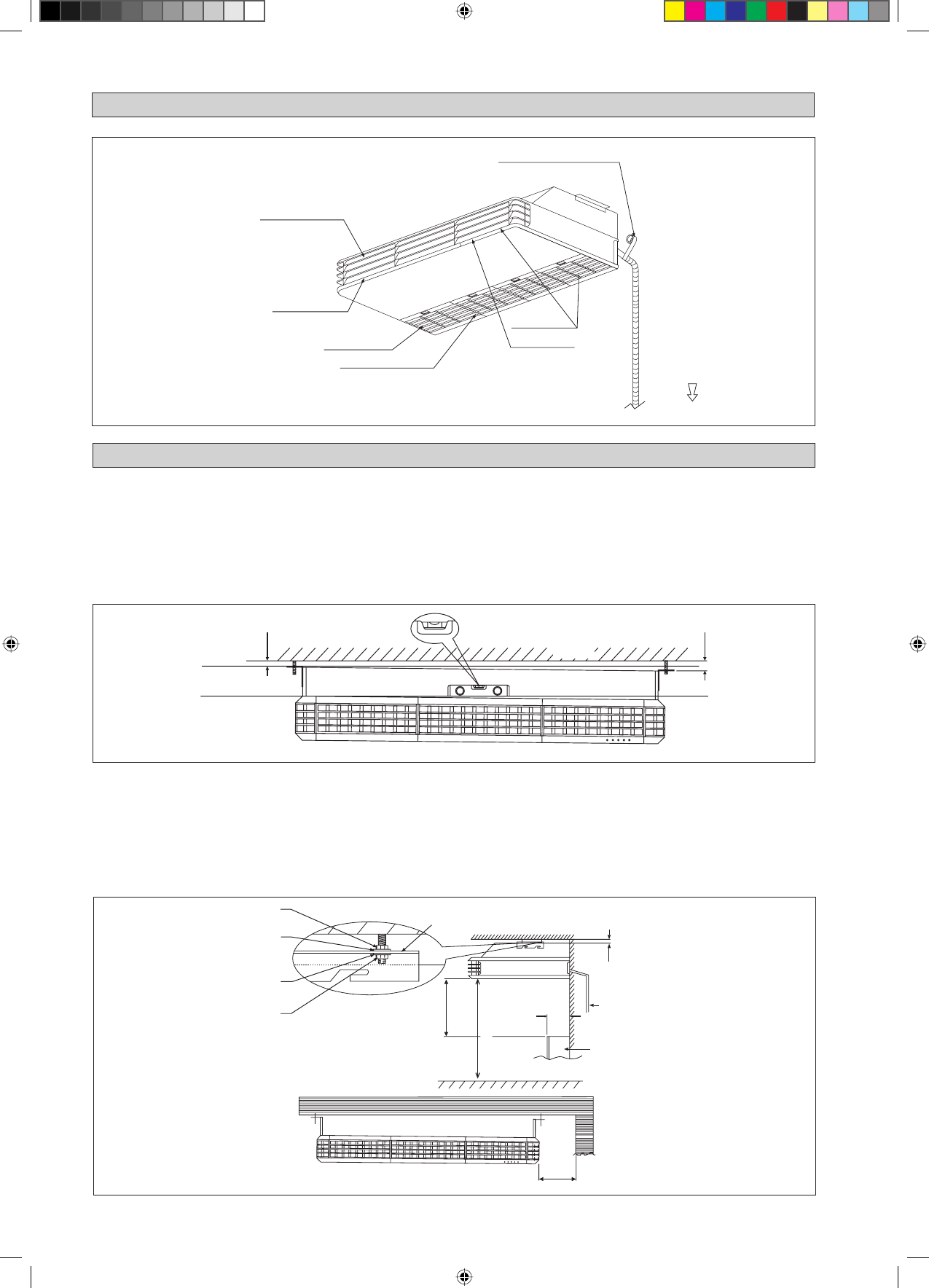

DIAGRAMMA DE LA INSTALACIÓN (AHQ140CV1)

Persiana de descarga de aire

Luz indicadora

Rejilla de descarga de aire

Rejilla de entrada de aire

Receptor de señal

Envuelva el tubo aislado con la
cinta de acabado de abajo a arriba

INSTALACIÓN DE LA UNIDAD INTERIOR (AHQ140CV1)

Revisión preliminar del lugar

La fluctuación del voltaje no debe exceder el ±10% de la tensión nominal. Las líneas de suministro de electricidad deben
ser independientes de los transformadores de soldadura que pueden causar una fluctuación alta en el suministro.
Asegúrese de que el emplazamiento elegido para la instalación es conveniente para la colocación de cables y drenaje.

Montaje estándar

Asegúrese que los soportes elevados sean bastante fuertes para sostener el peso de la unidad. Coloque las barras de suspensión,
y compruebe su alineación con la unidad. También, compruebe que las suspensiones estén aseguradas.

•

•

Figura L

10mm

20mm

Techo

Unidad en nivel

Unidad en nivel

A UNIDAD EXTERIOR

Filtros del aire
(Dentro de la rejilla de entrada de aire)

Por favor asegúrese de realizar los pasos siguientes:

La instalación e la unidad debe estar inclinada al menos 10mm como se recomienda en la Figura L.
La inclinación de la tubería de drenaje se debería mantener al menos a 1:100.
Deje espacio libre para una revisión fácil y un óptimo flujo de aire como se ve en la Figura M.
La unidad de interior debe ser instalada de tal forma que no haya ningún cortocircuito de la descarga de aire frío con el
retorno del aire caliente.
No instale la unidad de interior donde haya luz solar directa sobre la unidad. La posición debería ser conveniente para la
instalación del drenaje y las tuberías. La unidad debe estar a una gran distancia de la puerta.

•
•
•
•

•

Los utensilios, muebles o
muebles empotrados no deben
sobresalir más de 250mm

Tubo de drenaje

250mm o menos

300mm

(Min.)

500mm o más

10mm

Unidad interior

Montura para colgar

Tuerca

Arandela

Arandela

Tuerca

Suelo

2300mm o más

Techo

Figura M
