2-8
Écrou
Rondelle
Rondelle
Écrou

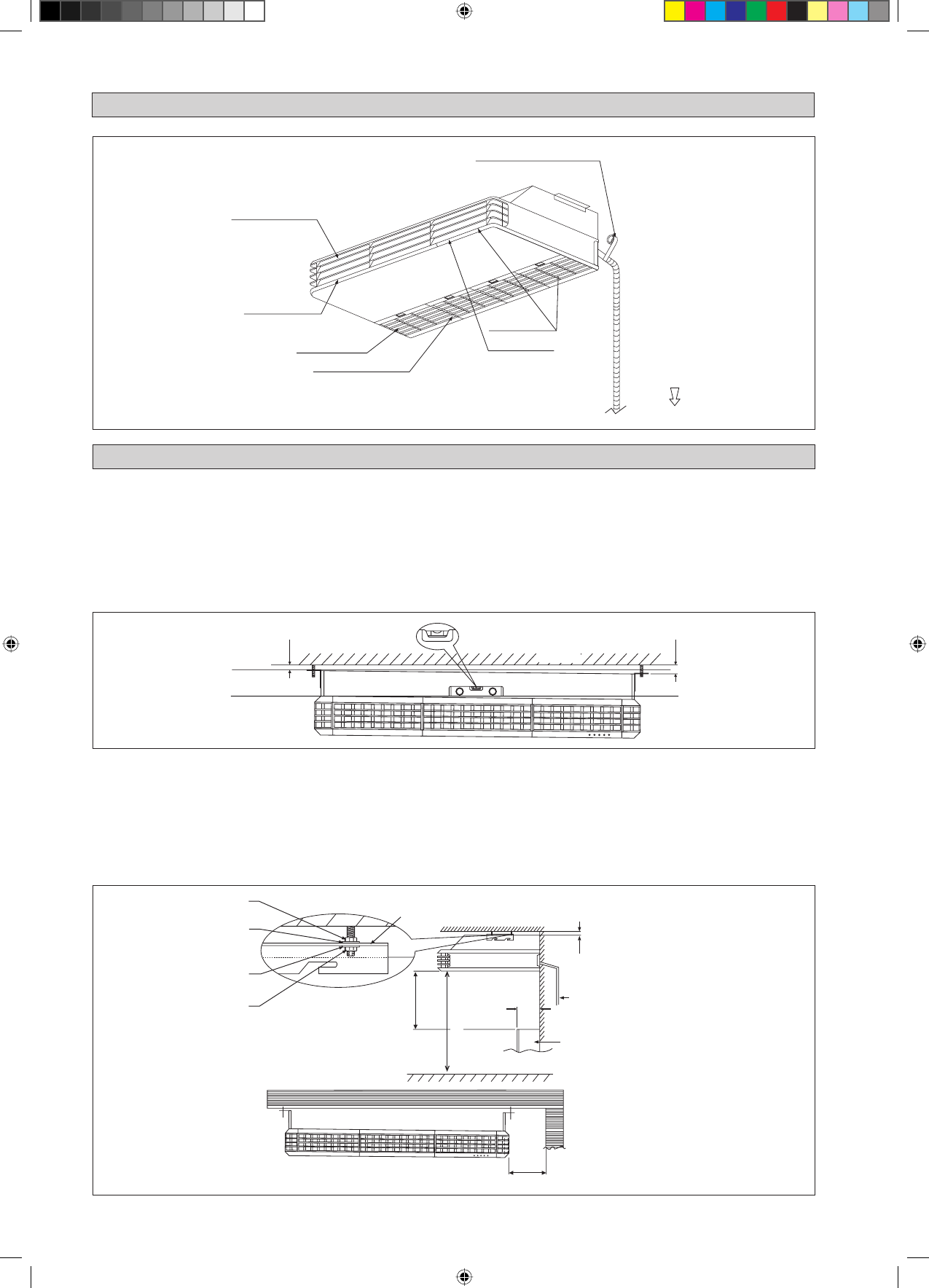

DIAGRAMME D’INSTALLATION (AHQ140CV1)
L
ʼ
indicateur s
ʼ
allume
Grilles de ventilation
Grilles de reprise d’air
INSTALLATION DE L’UNITÉ INTÉRIEURE (AHQ140CV1)
Etude Preliminaire Du Site
La fluctuation de l’alimentation secteur ne doit pas dépasser ±10% de la tension nominale. Les lignes d’alimentation
électrique doivent être indépendantes des transformateurs de soudage qui pourraient provoquer de fortes fluctuations
d’alimentation.
Assurez-vous que l’emplacement est pratique pour les câblages et l’évacuation.
Montage standard
Vérifier que les supports de plafond sont assez solides pour supporter le poids de l’appareil. Positionner les tiges de suspension
et vérifier qu’elles sont alignées sur l’unité. Vérifier également que les crochets sont sécurisés.
•
•
Plafond
VERS L
ʼ
UNITÉ EXTÉRIEURE
Filltre à air
(Grille d’admission d’air intérieur)
Conduait de ventilation
Enveloppez le tuyau isolé de
bande definition de bas en haut
Signal de
réception
Schéma L
10mm
20mm
Unité à niveau
Unité à niveau
S’assurer que les étapes suivantes sont respectées :
Installation de l
ʼ
unité devrait être pivotée ou inclinée d
ʼ
au moins 10mm comme il est indiqué à la Schéma L.
La pente du tuyau d’évacuation doit être d’au moins1:100.
Laisser un espace libre pour faciliter la maintenance et obtenir un flux d’air optimal, comme le montre la Schéma M.
L’unité intérieure doit être installé de façon à ce qu’il n’y ait aucun court circuit entre l’air d’évacuation froid et l’air
d’admission chaud.
Ne pas installer l’unité intérieure dans un emplacement où il peut être exposé à la lumière directe du soleil. L’emplacement
doit être adapté à l’installation des tuyauteries et de l’évacuation. L’appareil doit être très éloigné de la porte.
•
•
•
•
•
Tuyau d’évacuation
250mm ou moins
300mm
(Min.)
500mm ou plus
10mm
Unité Intérieure
Ferrure de suspension
2300mm ou plus
Plafond
Schéma M
Les pièces de mobilier, d’équipement
ou éléments d’architecture encastrésne
doivent pas s’avancer de plus de 250mm
Sol
2 IM 5CEY-0711(1)-FR-Siesta.indd8 8
2 IM 5CEY-0711(1)-FR-Siesta.indd8 8
4/3/13 3:19:27 PM
4/3/13 3:19:27 PM
