5-4

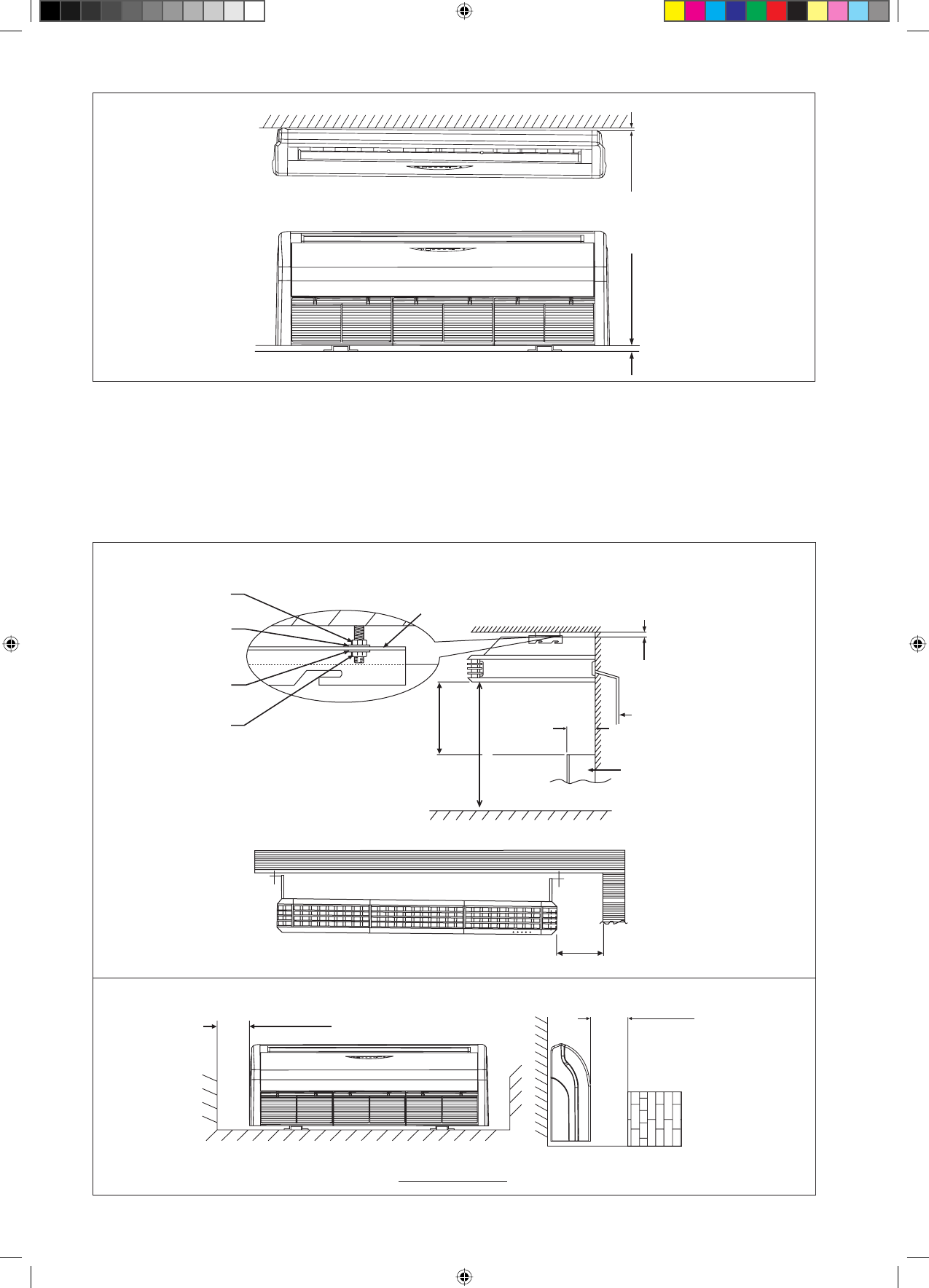

Figura B

10,0mm o menos

Por favor asegúrese de realizar los pasos siguientes:

La instalación de la unidad debería estar inclinado al menos 10 mm como se recomienda en la Figura B.
La inclinación de la tubería de drenaje se debería mantener al menos a 1:100.
Deje espacio libre para una revisión fácil y un óptimo flujo de aire como se ve en el Figura C.
La unidad de interior debe ser instalada de tal forma que no haya ningún cortocircuito de la descarga de aire frío con el
retorno del aire caliente.
No instale la unidad de interior donde haya luz solar directa sobre la unidad. La posición debería ser conveniente para la
instalación del drenaje y las tuberías. La unidad debe estar a una gran distancia de la puerta.

•
•
•
•

•

10,0mm o más

Figura C

1m o más

400mm o más

Montaje en el suelo

Los utensilios, muebles o
muebles empotrados no deben
sobresalir más de 250mm

Tubo de drenaje

250mm o menos

300mm

(Min.)

500mm o más

10mm

Unidad interior

Montura para colgar

Tuerca

Arandela

Arandela

Tuerca

Suelo

2300mm o más

Techo
