9-8

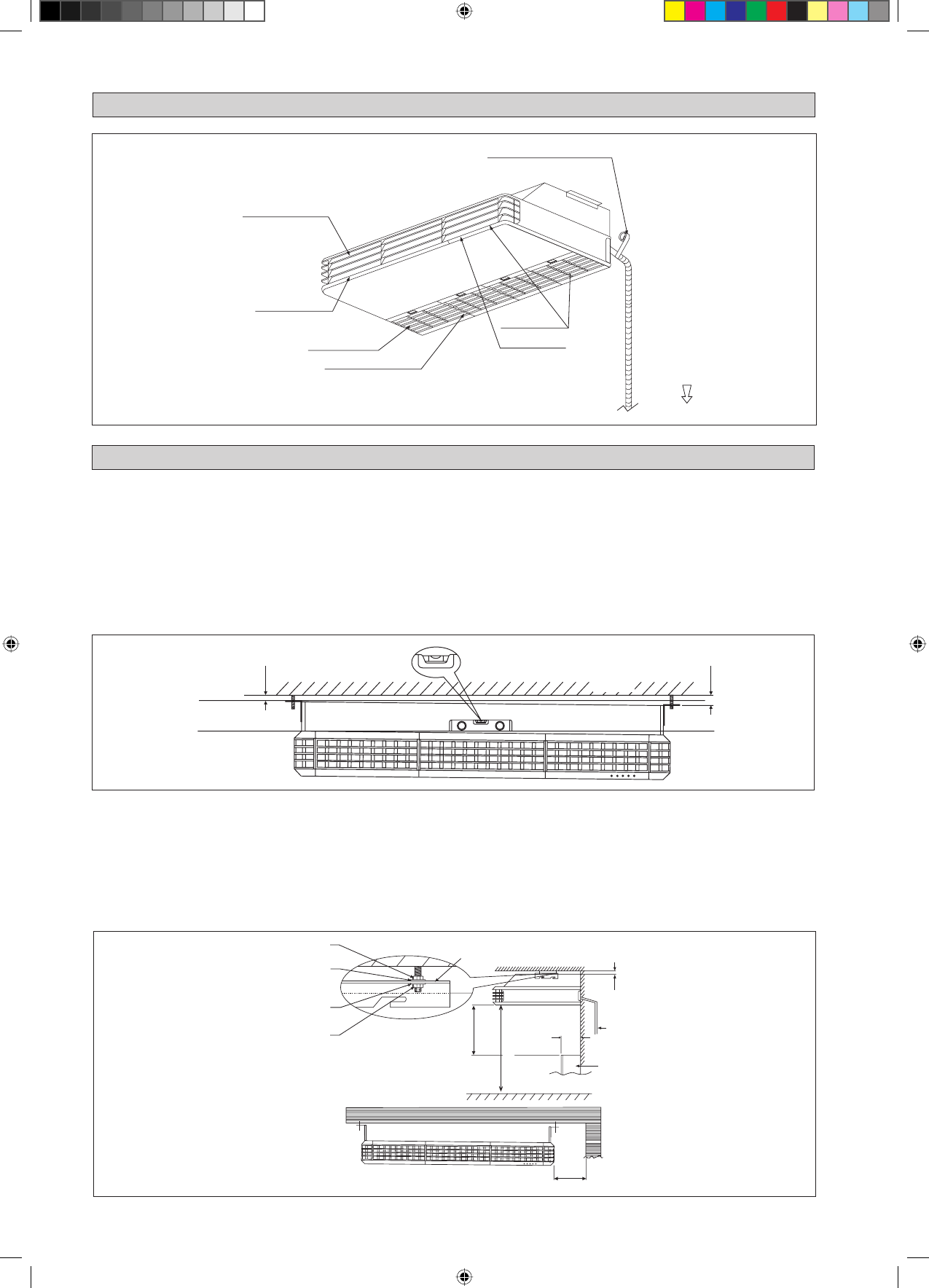

DIAGRAMA DE INSTALAÇÃO (AHQ140CV1)

Laminas de descarga de ar

Luz indicadora

Grelha de descarga de ar

Grelha de entrada de ar

Receptor do sinal

Enrole o tubo isolado com a fita adesiva de
acabamento do fundo até cima.

INSTALAÇÃO DA UNIDADE INTERIOR (AHQ140CV1)

Inspecção preliminar do local

A flutuação da voltagem fornecida não deve exceder ±10% da voltagem nominal. As linhas de fornecimento de electricidade
devem ser independentes dos transformadores de soldagem que podem originar um elevado grau de flutuação no
fornecimento.
Certifique-se de que a localização da instalação é conveniente para a cablagem e drenagem.

Montagem padrão

Certifique-se de que os suportes aéreos são suficientes fortes e resistentes para suportar o peso da unidade. Posicione as varetas
de fixação e certifique-se de que estão devidamente alinhadas com a unidade. Certifique-se igualmente de que as varetas de
fixação estão seguras.

•

•

Figura L

10mm

20mm

Tecto

Unidade nivelada

Unidade nivelada

PARA UNIDADE EXTERIOR

Filtro de Ar
(Interior da grelha de entrada de ar)

Certifique-se de que os seguintes passos são tomados:

A instalação da unidade deve ser inclinada/angulada pelo menos 10mm conforme recomendado na Figura L.
O declive do tubo de drenagem será mantido pelo menos 1:100.
Disponibilize espaço para uma fácil manutenção e para um óptimo fluxo de ar conforme apresentado na Figura M.
A unidade interior deve ser instalada de maneira a que não haja nenhum curto-circuito do ar da descarga de refrigeração
com o retorno de ar quente.
Não coloque a unidade interior onde a luz solar directa incida na mesma. A localização deve ser adequada para a instalação
da tubagem e da drenagem. A unidade deve estar a uma enorme distância da porta.

•
•
•
•

•

Figura M

Tubagem de drenagem

250mm ou inferior

300mm

(Mín.)

500mm ou mais

10mm

Unidade interior

Suporte do dispositivo de fixação

Porca

Anilha

Anilha

Porca

Chão

2300mm ou mais

Tecto

Os utensílios, mobiliário ou
características arquitectónicas
integradas não devem estar
salientes mais do que 250mm
