DIAGRAMMA PER L’INSTALLAZIONE (AHQ71/100/125CV1)

Verifiche Preliminari

Le fluttazioni del voltaggio di alimentazione non devono scostarsi
dal voltaggio nominale di più del ± 10%. Sulle linee elettriche di
alimentazione non devono essere inseriti eventuali trasformatori
da saldatura che per natura tendono a provocare delle alte
fluttuazioni nel voltaggio.
Verificare che la posizione sia idonea ad ospitare collegamenti,
tubi e scarico.

•

•

Montaggio standard

Accertarsi che i supporti superiori siano abbastanza resistenti da
sopportare il peso dell’unità. Installare le barre di sospensione
(i supporti per il montaggio a muro per i modelli a pavimento
verticale), e verificarne l’allineamento con l’unità, come mostrato
nella Figura A. Controllare inoltre che le sospensioni siano fissate
in maniera sicura e che l’unità fan coil sia a livello in entrambe le
direzioni orizzontali, tenendo conto del gradiente del flusso di scarico
indicato nella Figura B.

Figura A

Tutte le dimensioni sono in mm

A

E

B

C

D

F

G

H

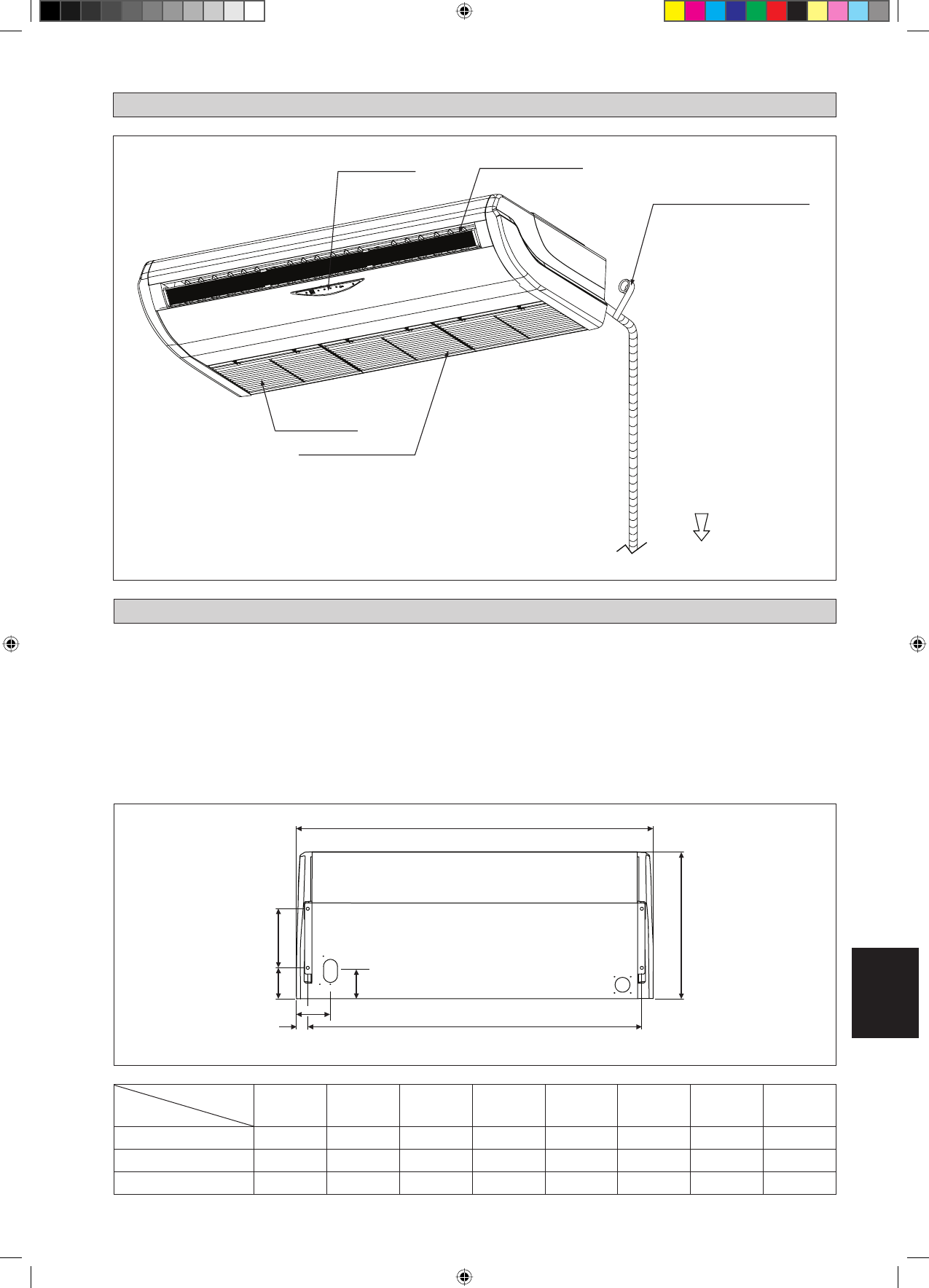

INSTALLAZIONE DELL’UNITÀ INTERNA (AHQ71/100/125CV1)

PER UNITÀ ESTERNA

Feritoria di Ventilazione

Spie segnale ricevente

Griglia dell’entrata dell’aria

Avvolgere il tubo isolato con nastro
di finitura dal basso all’alto

Filtri dell’aria
(Griglia interna ingresso aria)

Dimensioni

Modello

A

B

C

D

E

F

G

H

AHQ71CV1

1320

635

255

134

1222

49

148

120

AHQ100CV1

1538

635

255

134

1440

49

148

120

AHQ125CV1

1786

635

255

134

1688

49

148

120
