2-9

Français

10mm ou moins

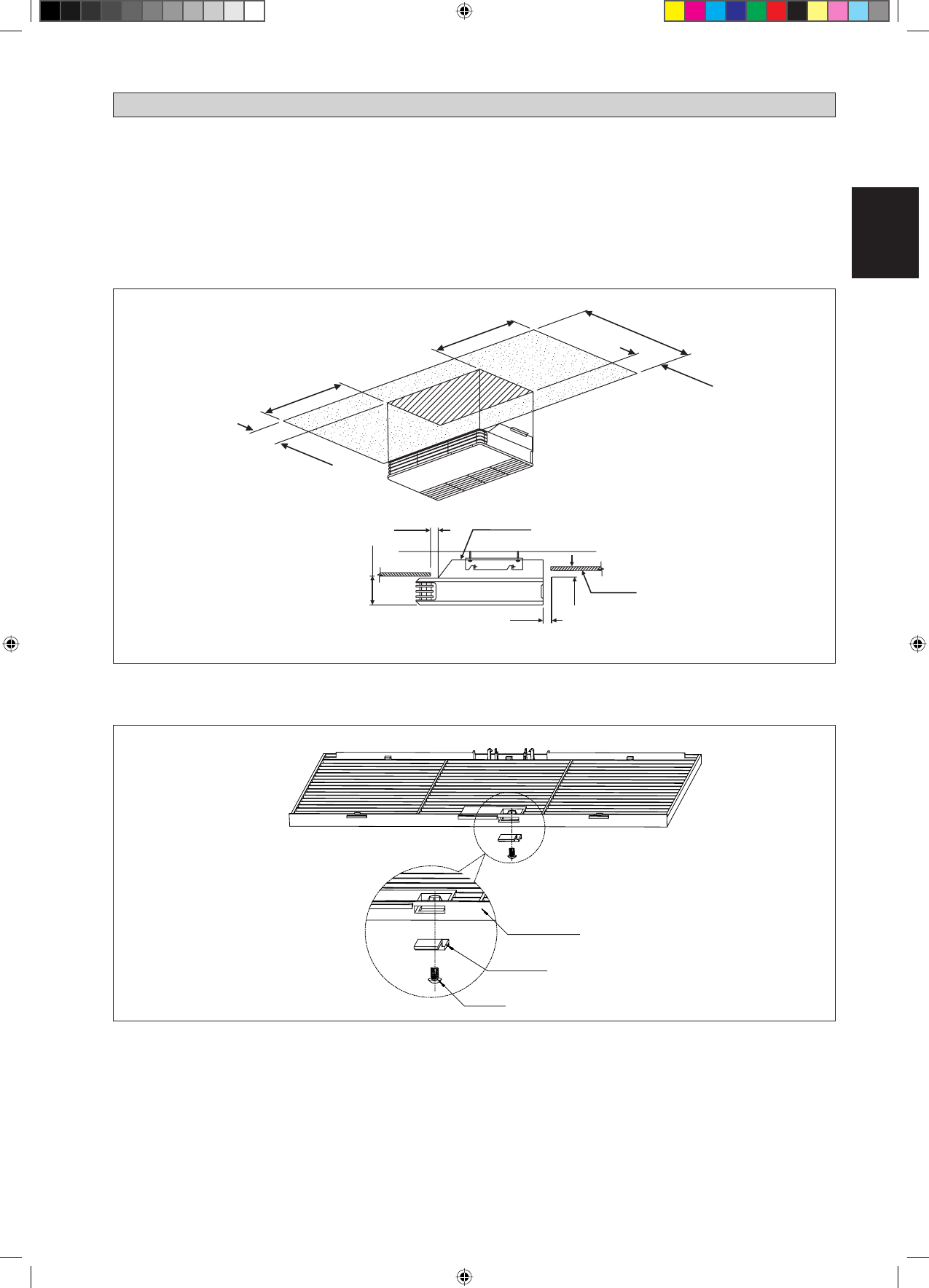

INSTALLATION AU PLAFOND (AHQ140CV1)

Installer les boulons de suspension

Installer les boulons de suspension pour qu’ils puissant
soutenir l’unité intérieure.
A j u s t e r   l a   d i s t a n c e   p a r   r a p p o r t   a u   p l a f o n d   a v a n t
l’installation.
Reportez-vous aux dimensions données à la Schéma N
pour installer l’unité.

1.

2.

3.

Schéma N

Installer des unités intérieures

Insérer les boulons de suspension dans le raccord du
support de crochet.
Placer les écrous et les rondelles de chaque côté des
raccords métalliques.
Sécuriser avec les écrous.

1.

2.

3.

Installation de type plafond

Panneau supérieur de l’appareil

Plaque de faux-plafond

10mm

145-155mm

10mm

300mm ou plus

10mm

621mm

10mm ou moins

300mm ou plus

Grille de protection verrouillée (protection des pièces mobiles pour éviter le contact direct de l’utilisateur)

La grille de protection verrouillée doit être installée comme sur le schéma ci-dessous.

Grille d’admission

Grille de protection verrouillée

Vis

Si l’unité nécessite un entretien, les étapes ci-dessous doivent être suivies:

Assurez-vous que l’unité est hors tension avant d’entretenir l’unité.
Utilisez un tournevis pour retirer les vis de la grille de protection verrouillée.
Retirez la grille de protection verrouillée et ouvrez la grille d’admission pour l’entretien.
Installez la grille d’admission et vissez la grille de protection verrouillée après l’entretien, et vérifiez la bonne
installation de l’unité.

1.
2.
3.
4.
