Gehen Sie dabei wie folgt vor:

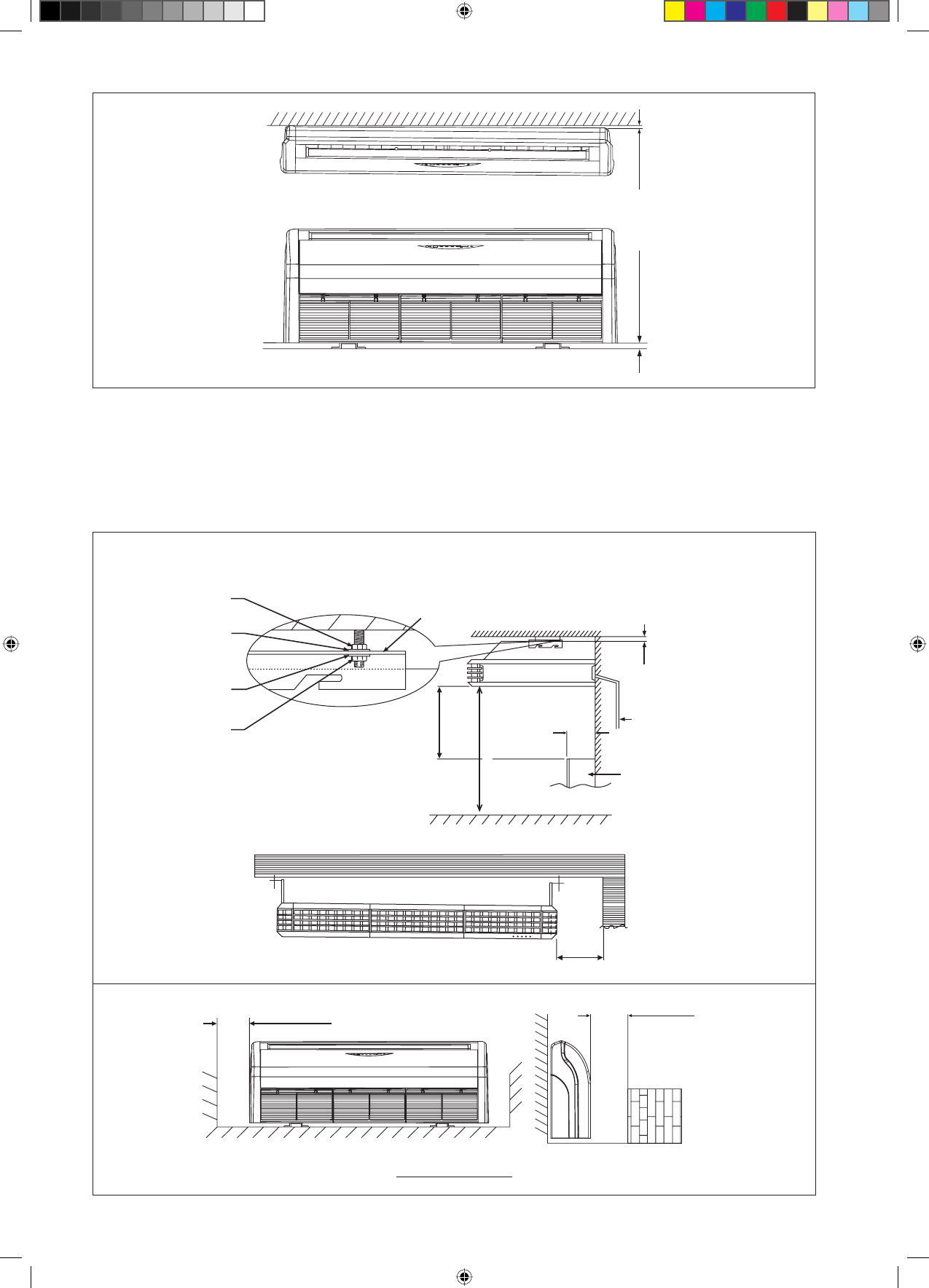

Das Gerät muss mit einem Mindestzwischenraum von 10mm installiert werden, wie in Abbildung B empfohlen.
Das Gefälle des Abflussrohrs sollte auf einem Wert von mindestens 1:100 gehalten werden.
Lassen Sie Spielraum für eine einfache Wartung und eine optimale Luftzirkulation Abbildung C.
Das Innen-Gerät muss so montiert werden, dass kein Kurzschluss zwischen der kalten und warmen Luft entsteht.
Montieren Sie das Innen-Gerät nicht an einer Stelle, an der es direktem Sonnenlicht ausgesetzt ist. Der Ort sollte für das
Verlegen von Leitungen und Drainagerohren geeignet sein. Das Gerät muss einen großen Abstand zur Tür haben.
•
•
•
•
•
1m oder mehr
400mm oder mehr
Gerät für den Boden
Aanbauteile, zubehör oder
einrichtungselemente dürfen nicht
mehr als 250mm hervorstehen
Abflussrohr
250mm oder weniger
300mm
(Min.)
500mm oder mehr
10mm
Innen-Gerät
Anhänger-Auslegerarm
Schraubenmutter
Dichtung
Dichtung
Schraubenmutter
Fußboden
2300mm oder mehr
Decke
10,0mm oder mehr
10,0mm oder weniger
Abbildung B
Abbildung C
3 IM 5CEY-0711(1)-DE-Siesta.indd4 4
3 IM 5CEY-0711(1)-DE-Siesta.indd4 4
4/3/13 3:29:33 PM
4/3/13 3:29:33 PM
