6-6

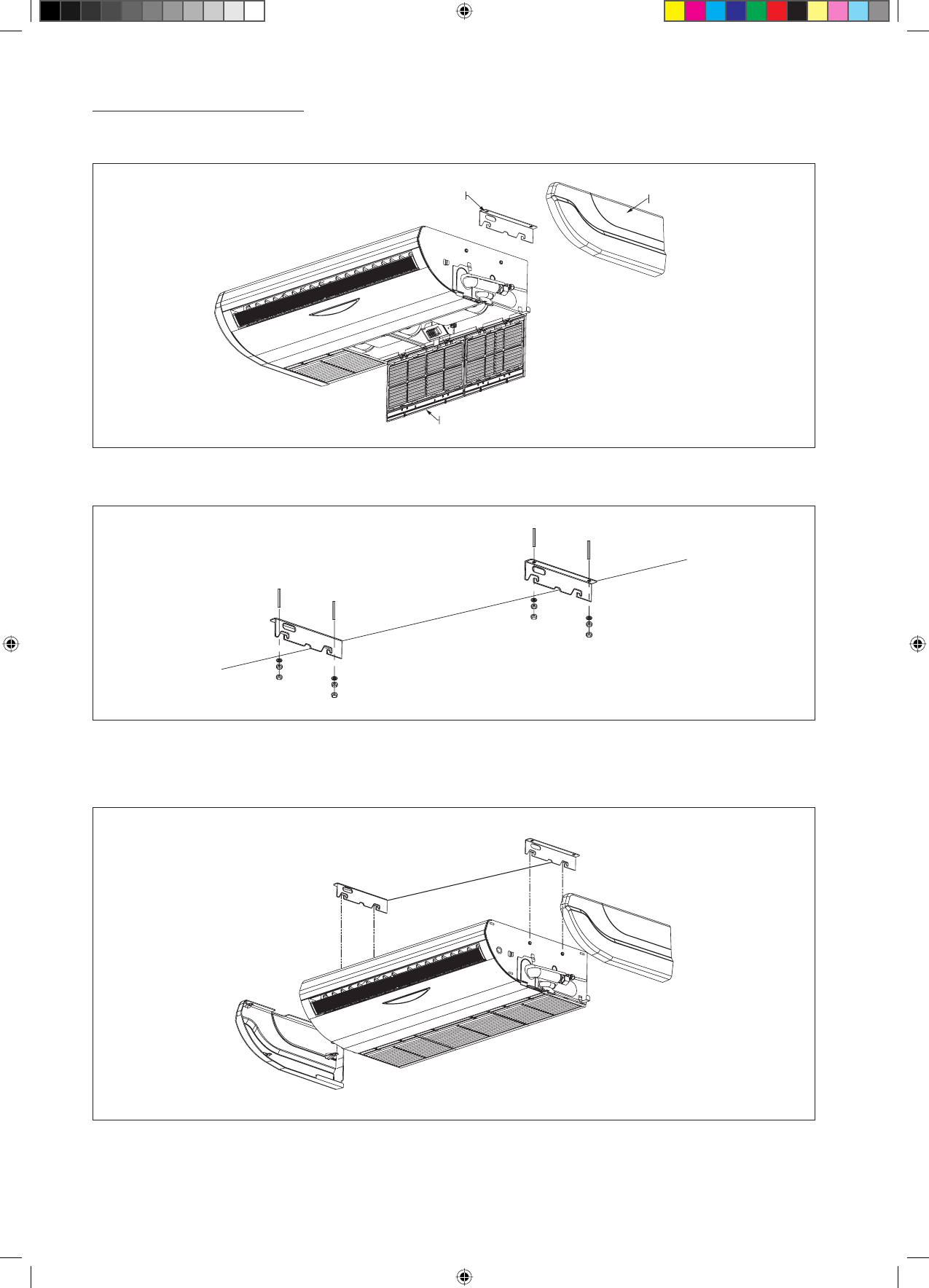

Установка - Потолочный тип
Шаг 1
Снимите с кондиционера решетку впуска воздуха, боковую панель и подвесной кронштейн. См. Рисунок F.
Шаг 2
Расположите подвеску в соответствии с Рисунке G и установите подвесной кронштейн.
Рисунок F
Рисунок G
Шаг 3
Подвесьте кондиционер и затяните болты, предварительно выполнив прокладку системы трубопроводов и
дренажной трубы. См. Рисунок H.
Затем установите на место решетку впуска воздуха и боковую панель. См. Рисунок I.
Pисунок H
Подвесной кронштейн
Боковая панель
Решетка воздуха
6 IM 5CEY-0711(1)-RU-Siesta.indd6 6
6 IM 5CEY-0711(1)-RU-Siesta.indd6 6
4/3/13 3:24:03 PM
4/3/13 3:24:03 PM
Содержание
- 64 МЕРЫ ПРЕДОСТОРОЖНОСТИ; ВHИMAHИE; РУКОВОДСТВО ПО УСТАНОВКЕ; ПPEДУПPEЖДEHИE
- 65 Предварительный осмотр места установки; Рисунок A
- 66 Рисунок B; Удостоверьтесь, что следующие операции предприняты:; Рисунок C; Напольный вертикальный вид
- 67 Установка подвесных болтов; Рисунок D; Установка внутренних блоков
- 68 Установка - Потолочный тип; Рисунок F
- 69 Рисунок I; Открытие решетки впуска воздуха; Рисунок K; Pисунок J
- 70 Рисунок L; Рисунок M
- 71 Рисунок N
- 72 Соединение Трубопроводов К блокам
- 73 Прикрепите изоляционный рукав; Вакуумирование трубопровода и внутреннего блока; Осторожно
