6-10

D

A

Пpoвeдeниe Тpyбoпpoвoдoв И Сoeдинeниe Мyфтoй (РaзвaлЬцoвoчнрй Гaйкoй)

Не используйте грязную или поврежденную трубную обвязку. Если какой-либо трубопровод, испаритель
или конденсатор оказались под воздействием внешних факторов или были разгерметизированы в течение
15 или более секунд, следует произвести вакуумирование системы. Поэтому запрещается снимать пластиковые,
резиновые заглушки и латунные гайки клапанов, фитингов, труб и змеевиков до тех пор, пока линия всасывания
или жидкостная линия не будут подсоединены к клапанам и фитингам.

Если требуется пайка, то удостоверьтесь, что газ азот проходит через змеевик и соединения, где проводится
пайка. Это позволит избежать формирование копоти на внутренней стороне медных труб.

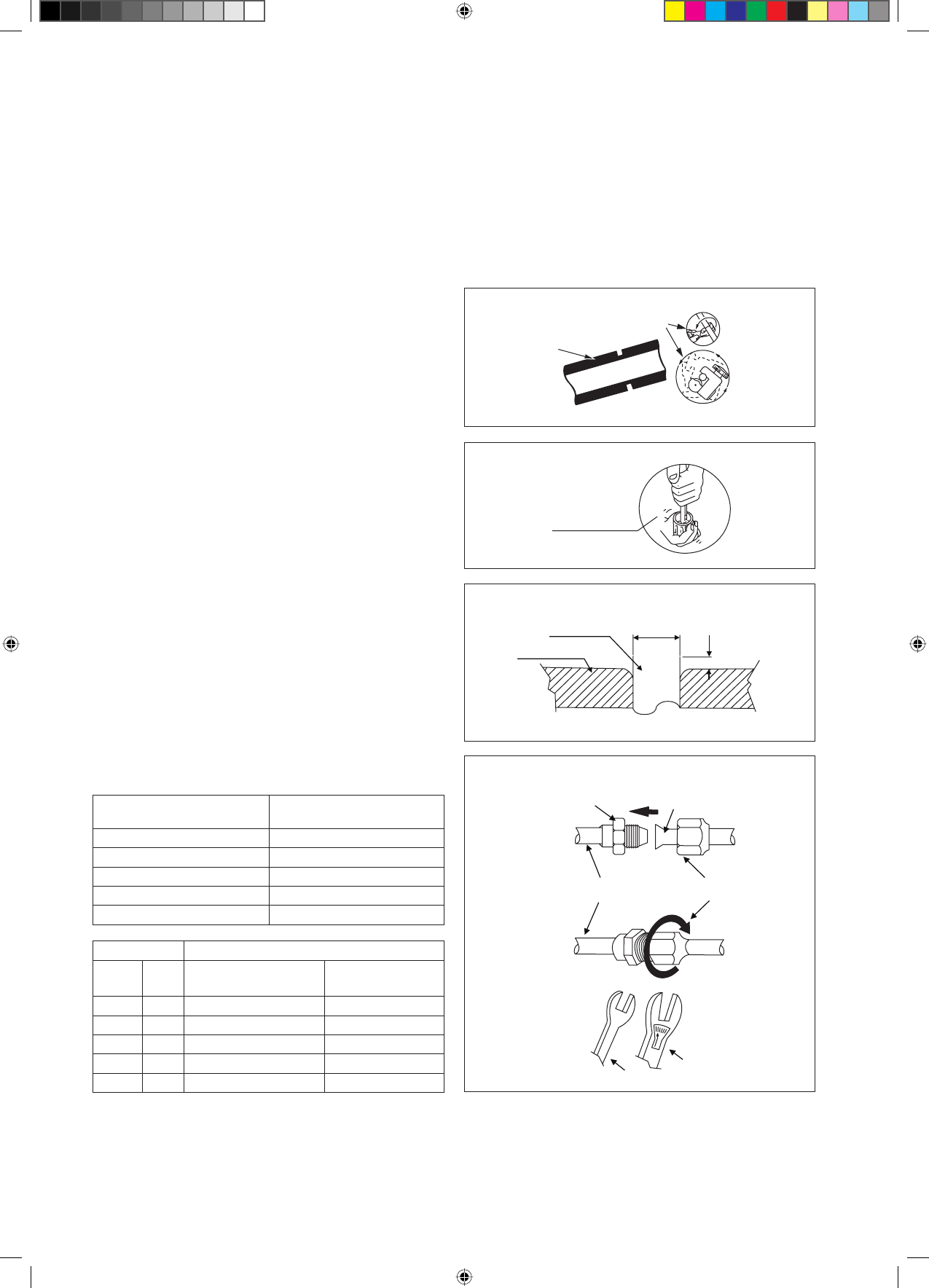

Режьте трубы постепенно, медленно подавая полотно ножа. Чрезмерное усилие и глубокий разрез вызовут
деформацию трубы и образование на ней дополнительных заусениц. Смотрите Рисунок I.

•

•

•

Рeзкa Мeдныx трyб

Рисунок II

Рисунок I

Убepитe Зayceнцы

Рисунок III

Мeднaя Тpyбa

Обжимкa

Ключ

Динамометрический
Гаечный Ключ

Трубопровод Комнатного Блока

Штуцерная Гайка

Труба С Муфтой

Cоединения Муфтой

Рисунок IV

Ø Трубы, D

A (мм)

Дюйм

мм

Империал

(Барашковая гайка)

Риджид

(Муфтовый тип)

1/4

"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Размер Трубы

(мм/дюйм)

Крутящий момент

(Нм/ft-lb)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

1/4т

Уберите заусенцы с краев среза трубы съемником
как показано на Pисунке II. Это позволит избежать
неровности на поверхности, которая приведет к
утечке газа. Держите трубу в верхнем положении,
а приспособление для снятия заусенцев в нижнем
п о л о ж е н и и   д л я   п р е д о т в р а щ е н и я   п о п а д а н и я
металлической стружки в трубу.

В с т а в ьте   ш т у ц е р н ы е   г а й к и ,   у с т а н о в л е н н ы е   н а
соединяющие концы как внутреннего модуля, так и
внешнего модуля, на медные трубы.

Точ н а я   д л и н а   тру б ы ,   в ы с т у п а ю щ е й   и з   л и ц е в о й
поверхности матрицы, определена развальцовочным
инструментом. См. Рисунок III.

Н а д е ж н о   ус та н о в и те   т ру бу   в   р а з в а л ь ц о в оч н о й
матрице. Отцентрируйте отверстия в развальцовочной
матрице и развальцовочном пробойнике, а затем
полностью затяните пробойник.

Соединение Трубопроводов К блокам

Отцентрируйте положение трубы и до конца затяните
штуцерную гайку усилием пальцев. См. Рисунок IV.

Затем, затяните штуцер динамометрическим гаечным
ключом до щелчка ключа.

При затягивании муфты динамометрическим гаечным
ключом, удостоверьтесь, что затягивание происходит
в указанном стрелкой направлении.

Соединение трубы хладагента изолировано закрытой
полиуретановой ячейкой.

•

•

•

•

•

•

•

•
