8-9

Ελληνικά

10mm ή λ

ιγό

τερο

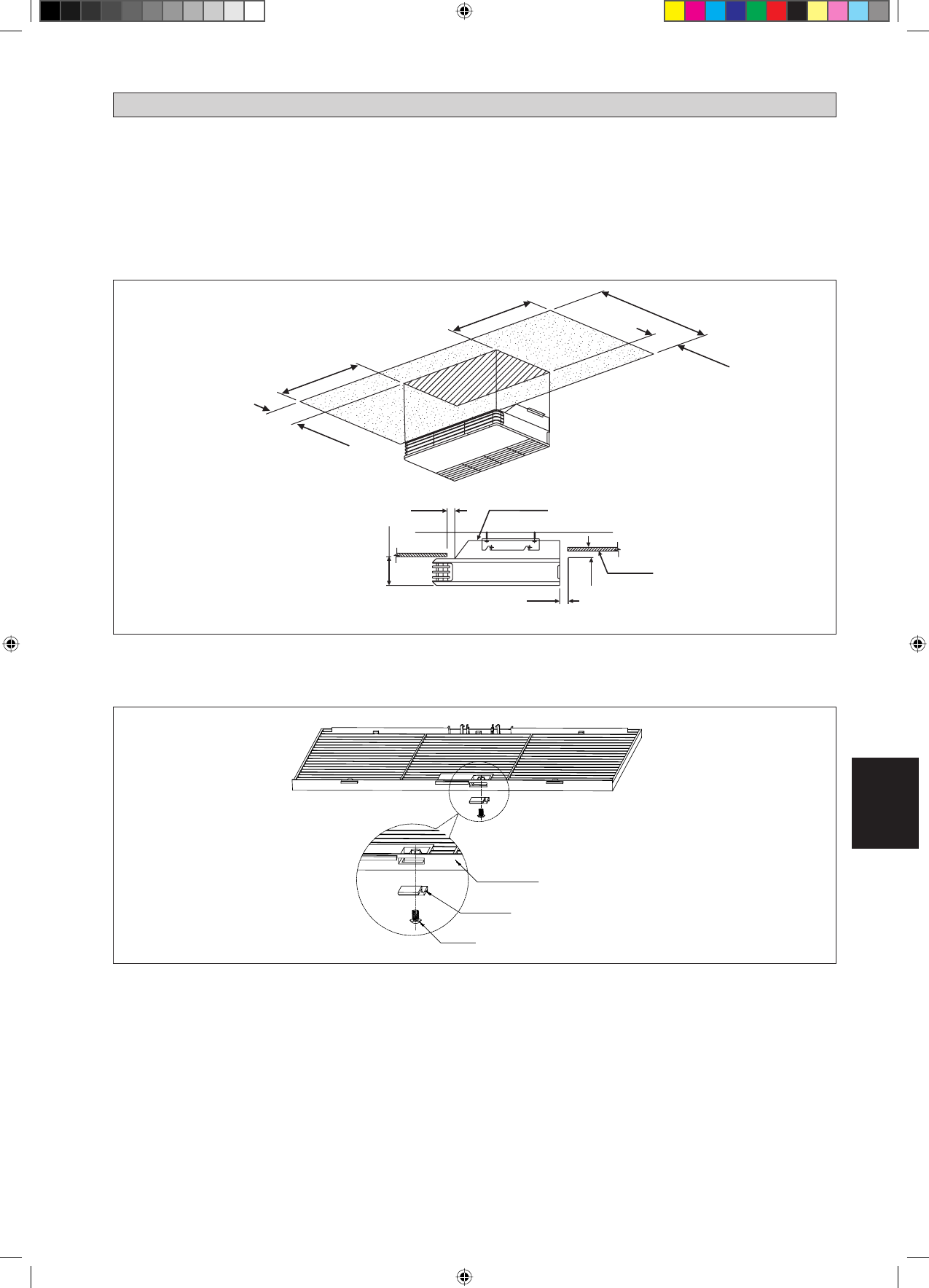

ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΟΦΗΣ (AHQ140CV1)

Εγκατάσταση των μπουλονιών ανάρτησης

Εγκαταστήστε τα μπουλόνια ανάρτησης έτσι ώστε να
μπορούν να στηρίξουν την εσωτερική μονάδα.
Ρυθμίστε την απόσταση από την οροφή πριν από την
εγκατάσταση.
Ανατρέξτε στις διαστάσεις που παρέχονται στην Εικόνα N
για την εγκατάσταση της μονάδας.

1.

2.

3.

Εικόνα N

Εγκατάσταση εσωτερικών μονάδων

Εισαγάγετε τα μπουλόνια ανάρτησης στο εξάρτημα του
στηρίγματος αναρτήρα.
Τοποθετήστε τα παξιμάδια και τη ροδέλα και στις δύο
πλευρές των μεταλλικών εξαρτημάτων.
Στερεώστε την με τα παξιμάδια.

1.

2.

3.

Τύπος εγκατάστασης οροφής

Άνω πάνελ της μονάδας

Πίνακας οροφής

10mm

145-155mm

10mm

300mm ή περισσότερο

10mm

621mm

10mm ή λιγότερο

300mm ή περισσότερο

Κάλυμμα ασφάλισης εσχάρας (Το προστατευτικό κινητών μερών σε περίπτωση άμεσης επαφής με
τον χρήστη)

Το κάλυμμα ασφάλισης εσχάρας πρέπει να εγκατασταθεί σύμφωνα με την παρακάτω εικόνα.

Εσχάρα εισόδου

Κάλυμμα ασφάλισης εσχάρας

Βίδα

Εάν η μονάδα απαιτεί συντήρηση, ακολουθήστε τα παρακάτω βήματα

:

1. Βεβαιωθείτε ότι η μονάδα είναι απενεργοποιημένη πριν από τη συντήρηση.
2.  Χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα που βρίσκεται στο κάλυμμα ασφάλισης

εσχάρας.

3.  Αφαιρέστε το κάλυμμα ασφάλισης εσχάρας και ανοίξτε την εσχάρα εισόδου για να προβείτε στη

συντήρηση.

4.  Τοποθετήστε την εσχάρα εισόδου, βιδώστε το κάλυμμα ασφάλισης εσχάρας μετά από τη

συντήρηση και βεβαιωθείτε ότι η μονάδα είναι σωστά τοποθετημένη.
