4-4

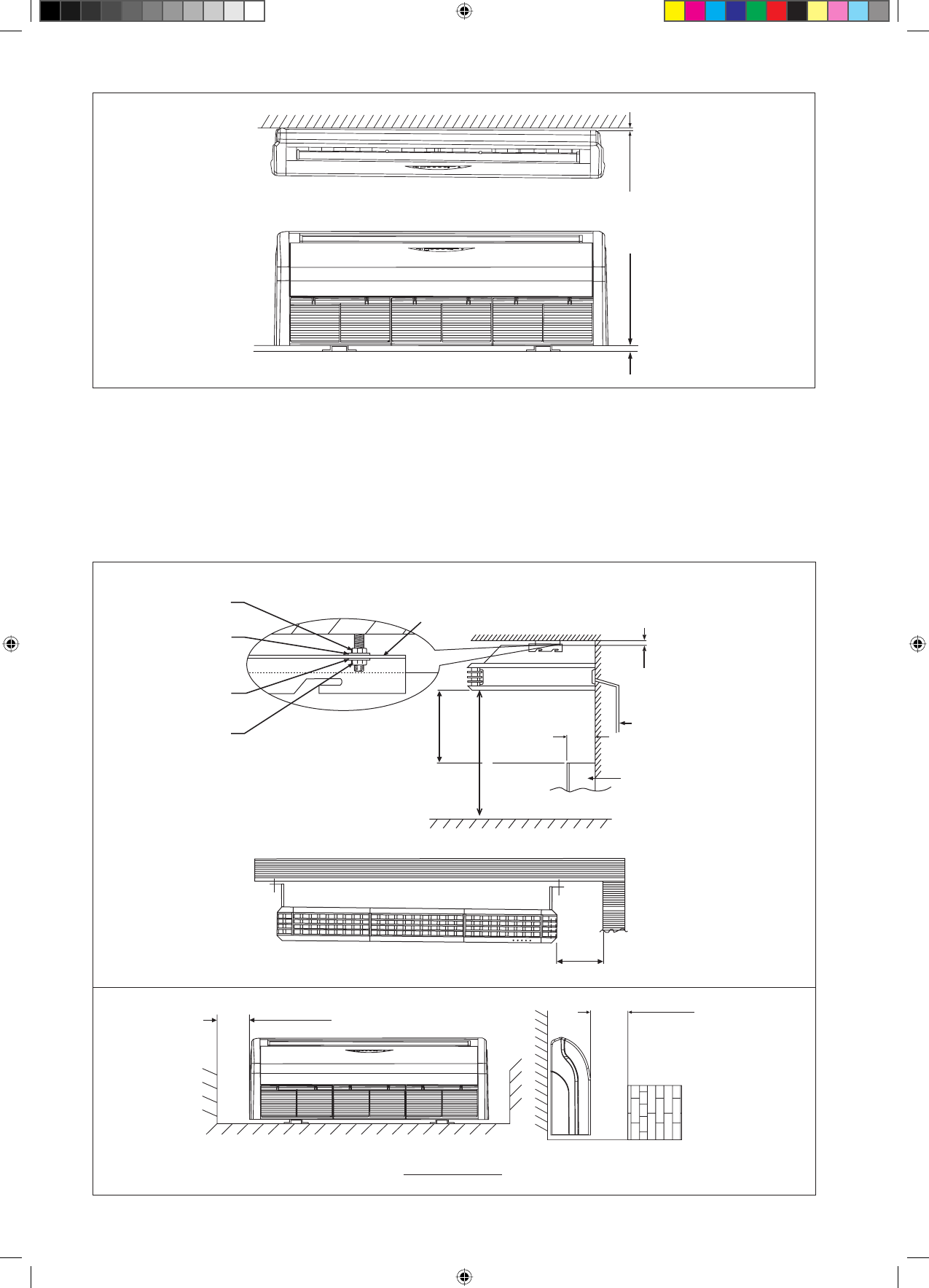

Afbeelding B

10,0mm of minder

Het is belangrijk dat de volgende stappen worden genomen:

De unit moet ten minste 10mm uit het lood zijn geïnstalleerd zoals wordt aanbevolen in Afbeelding B.
Voor de helling van de afvoerleiding moet ten minste 1:100 worden aangehouden.
Zorg voor vrije ruimte voor het gemakkelijk uitvoeren van onderhoudswerkzaamheden en voor een optimale luchtstroom,
zoals in Afbeelding C wordt getoond.
De binnen-unit moet zo worden geïnstalleerd dat er geen onderbreking is van de uitstoot van koele lucht door warme
retourlucht.
Installeer de binnen-unit niet op een plaats waar de unit door direct zonlicht kan worden beschenen. De locatie moet geschikt
zijn voor de installatie van leidingen en afvoeren. De unit moet op grote afstand staan van de deur.

•
•
•

•

•

10,0mm of meer

Afbeelding C

1m of meer

400mm of meer

Type Vloerstaand

Gebruiksvoorwerpen,
meubilair en ingebouwde
architectuurkenmerken mogen
niet meer dan 250mm uitsteken

Afvoerleiding

250mm of minder

300mm

(Min.)

500mm of meer

10mm

Binnenunit

Beugel hanger

Moer

Ring

Ring

Moer

Vloer

2300mm of meer

Plafond
