INSTALLATIE ONDER PLAFOND (AHQ71/100/125CV1)

10mm

300mm of meer

300mm of meer

635mm

10mm

of meer

Plafond

10mm of meer

Installeer ophangbouten

Installeer de ophangbouten zo dat zij de binnen-unit
kunnen dragen.
Pas vóór installatie de afstand tot het plafond aan.
Zie gegeven afmetingen voor het installeren van de
unit.

1.

2.
3.

Installatie type Plafondmontage

Installatie Vloertype

Wand

W

and

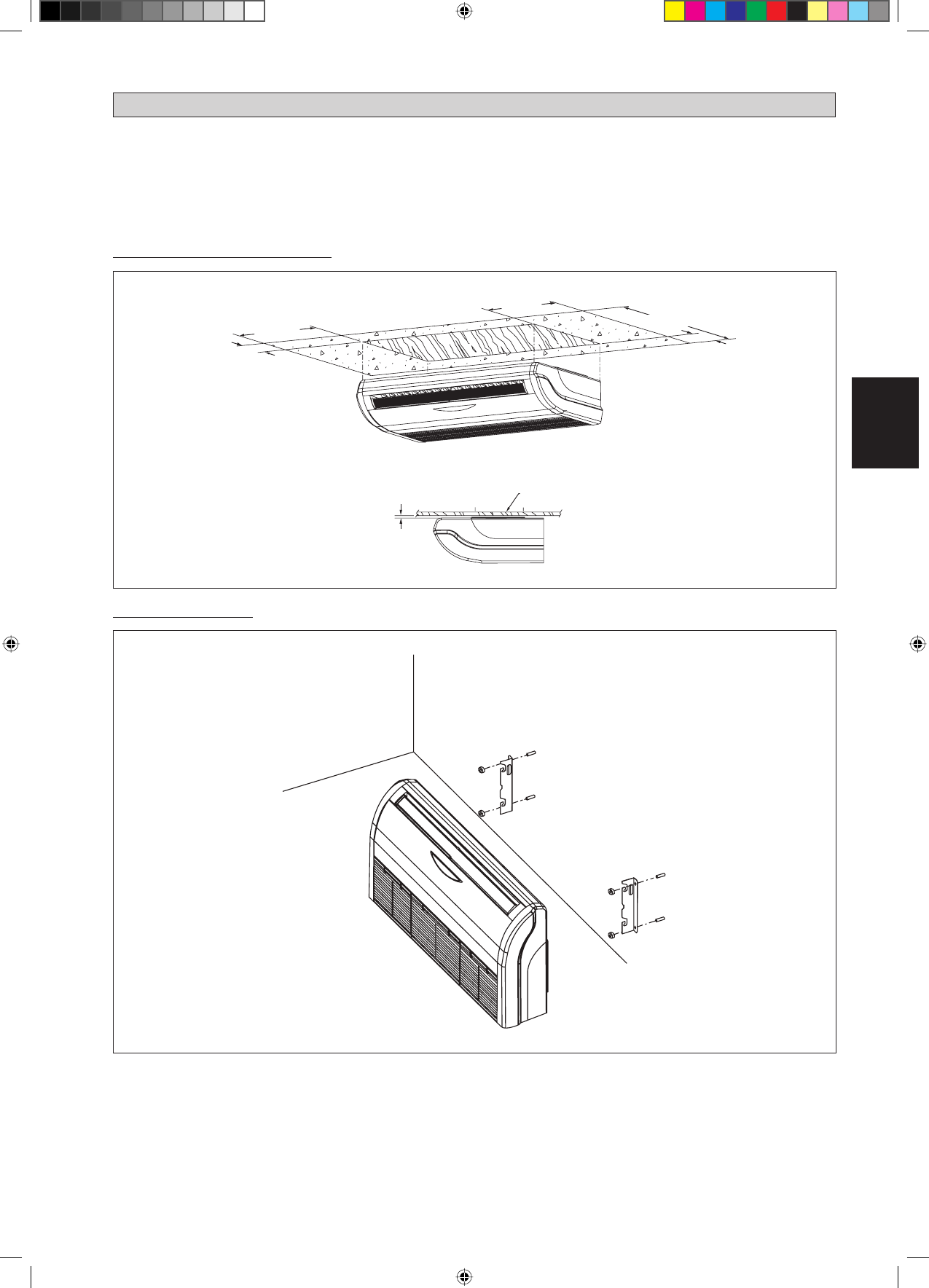

Afbeelding D

Afbeelding E

Installeer binnen-units

Steek de ophangbouten in de montagedelen van de
ophangbeugel.
Plaats de moeren en de ring aan beide zijden van de
metalen montagedelen.
Zet vast met moeren.

1.

2.

3.
