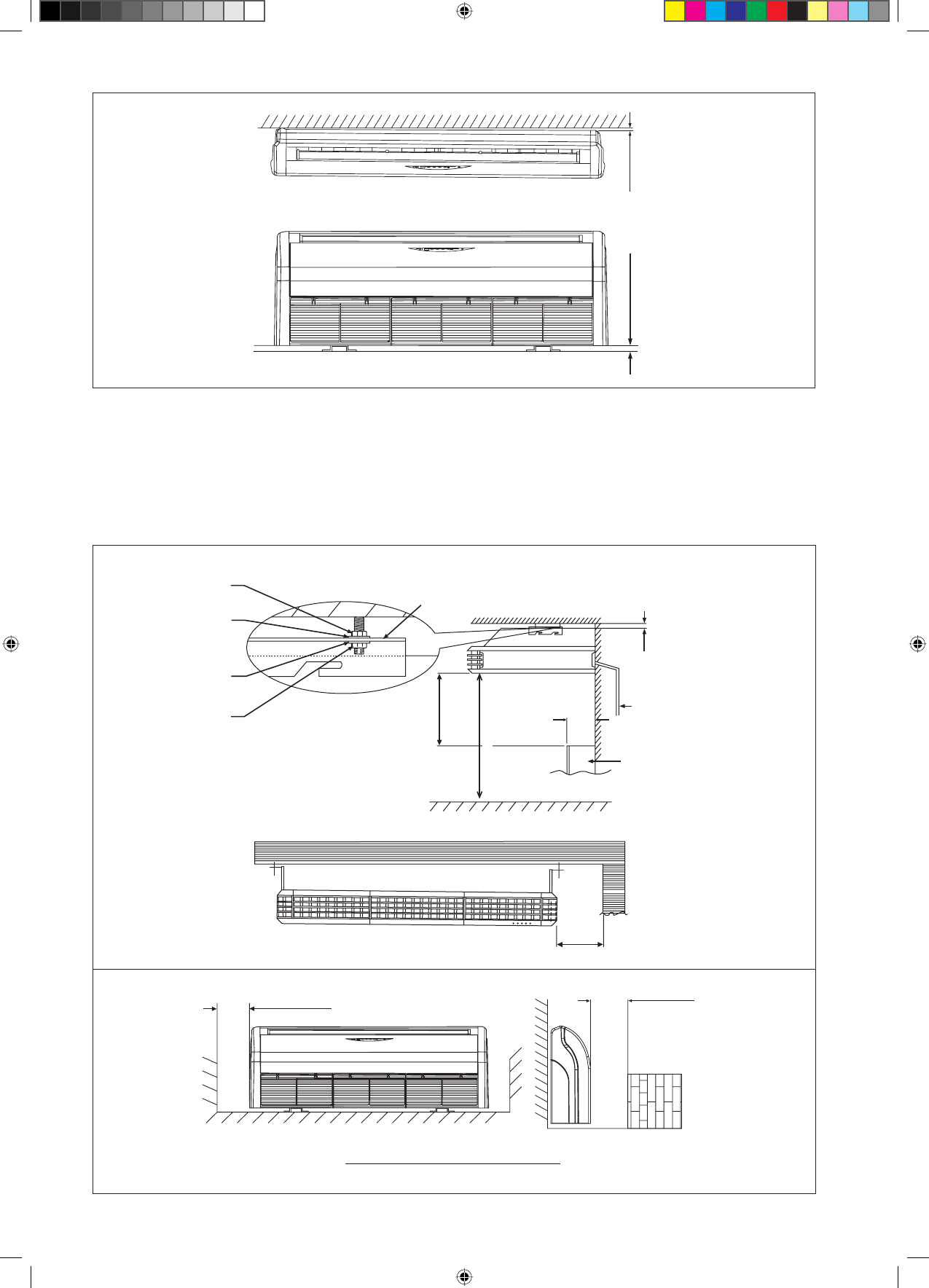

Figura B

10,0mm ou inferior

Certifique-se de que os seguintes passos são tomados:

A instalação da unidade deve estar inclinada pelo menos 10mm conforme recomendado na Figura B.
O declive do tubo de drenagem será mantido pelo menos 1:100.
Disponibilize espaço para uma fácil manutenção e para um óptimo fluxo de ar conforme apresentado na Figura C.
A unidade interior deve ser instalada de maneira a que não haja nenhum curto-circuito do ar da descarga de refrigeração
com o retorno de ar quente.
Não coloque a unidade interior onde a luz solar directa incida na mesma. A localização deve ser adequada para a instalação
da tubagem e da drenagem. A unidade deve estar a uma enorme distância da porta.

•
•
•
•

•

10,0mm ou mais

Figura C

1m ou mais

400mm ou mais

Unidade de tipo suspensa sobre o chão

Tubagem de drenagem

250mm ou inferior

300mm

(Mín.)

500mm ou mais

10mm

Unidade interior

Suporte do dispositivo de fixação

Porca

Anilha

Anilha

Porca

Chão

2300mm ou mais

Tecto

Os utensílios, mobiliário ou
características arquitectónicas
integradas não devem estar
salientes mais do que 250mm
