9-9

Português

Grelha de Admissão

10mm ou inferior

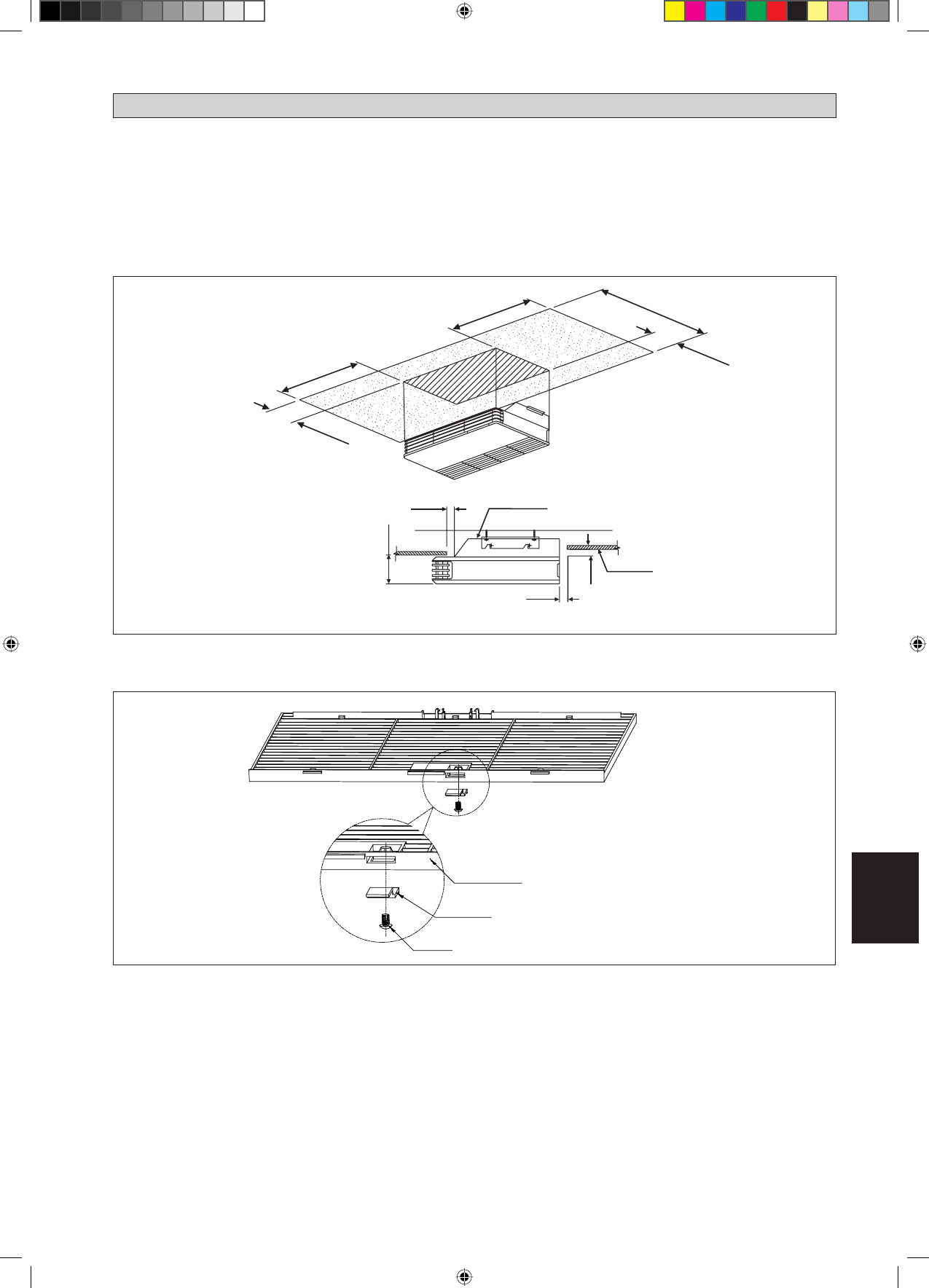

INSTALAÇÃO DEBAIXO DO TECTO (AHQ140CV1)

Instalar parafusos de suspensão

Instale os parafusos de suspensão de maneira a suportar a
unidade interior.
Ajuste a distância ao tecto antes da instalação.
Consulte as dimensões fornecidas na Figura N para instalar
a unidade.

1.

2.
3.

Figura N

Instalar unidades interiores

Insira os parafusos de suspensão no encaixe do suporte
de fixação.
Coloque as porcas e anilhas em ambos os lados dos encaixes
metálicos.
Fixe com as porcas.

1.

2.

3.

Instalação da unidade de tipo tecto

Painel superior da unidade

Placa de tecto

10mm

145-155mm

10mm

300mm ou mais

10mm

621mm

10mm ou inferior

300mm ou mais

Grelha de Bloqueio de Cobertura (A protecção de peça amovível para toque directo do utilizador)

A grelha de bloqueio de cobertura deve instalar-se conforme a imagem abaixo.

Grelha de Bloqueio da Cobertura

Parafuso

Se a unidade necessitar de manutenção, devem seguir-se os passos abaixo:
1. Confirme que a unidade foi desligada antes de fazer a manutenção.
2. Utilize uma chave de parafusos para desbloquear o parafuso na grelha de bloqueio de cobertura.
3. Retire a grelha de bloqueio de cobertura e abra a grelha de admissão para fazer a manutenção.
4.  Instale a grelha de manutenção e aparafuse a grelha de bloqueio de cobertura após a manutenção e

certifique-se que a unidade está devidamente instalada.
