TAVAN ALTI KURULUMU (AHQ140CV1)

Askı Cıvatalarını Takın

Askı cıvatalarını iç üniteyi destekleyebilecek şekilde
takın.
Kurulumdan önce tavan mesafesini ayarlayın.

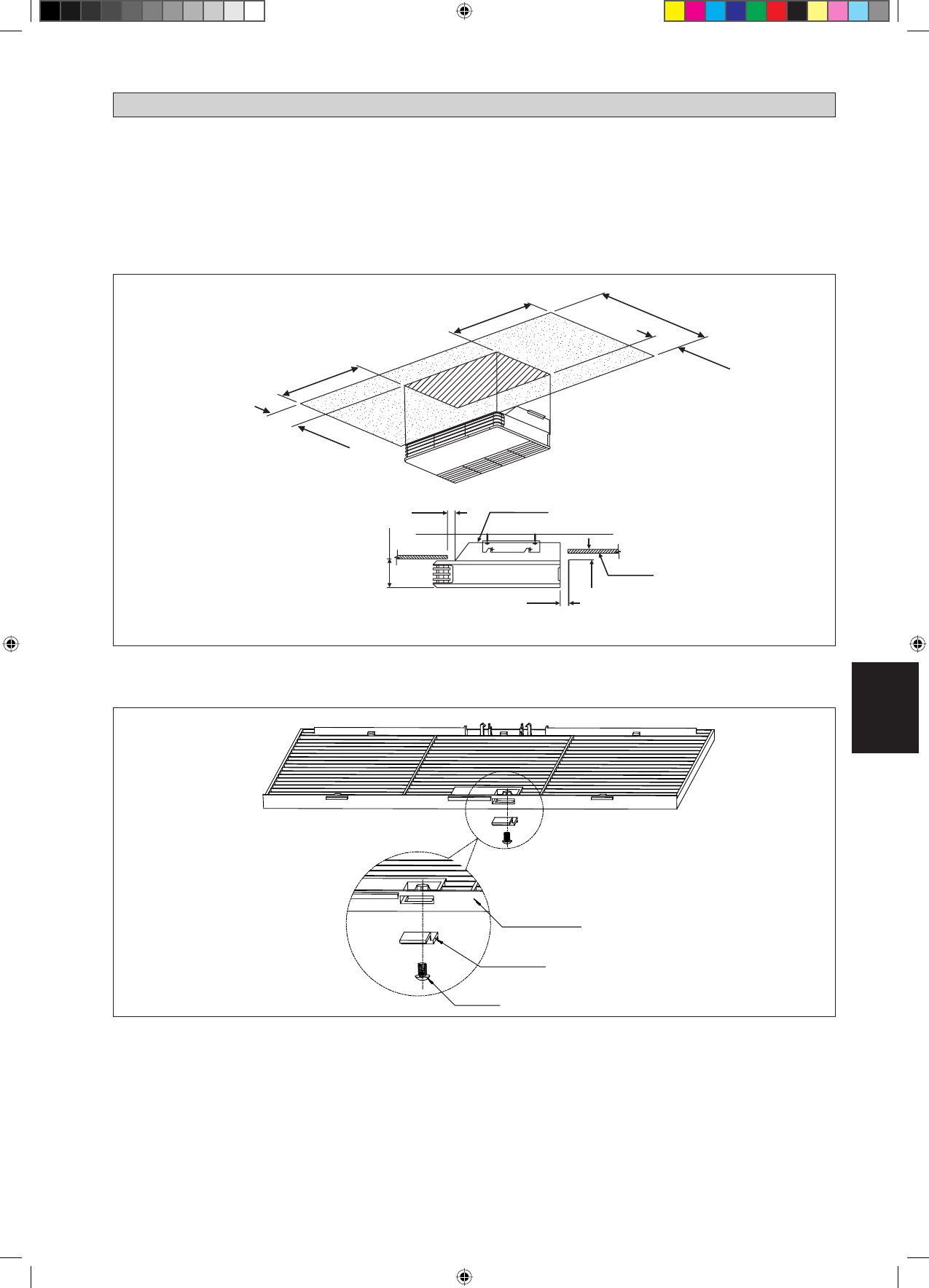

Üniteyi monte etmek için Şekil N’de verilen boyutlara
bakınız.

1.

2.
3.

Şekil N

Dış Ünitelerin Takılması

Askı cıvatalarını askı desteğinin bağlantılarına akın.
Metal bağlantıların her iki tarafına da somun ve pul
koyun.
Somunlarla sabitleyin.

1.
2.

3.

Tavan Tipi Kurulumu

Ünitenin Üst Paneli

Tavan Tahtası

10mm

145-155mm

10mm

300mm v

eya daha fazla

10mm

621mm

10mm veya daha az

300mm v

eya daha fazla

Kapak Kilidi Izgarası (Kullanıcının doğrudan erişimine karşı hareketli parça koruması)

Kapak kilidi ızgarası aşağıdaki şekilde olduğu gibi takılmalıdır.

Giriş Izgarası

Izgara Kilit Kapağı

Vida

Üniteye bakım yapılması gerekirse, aşağıdaki aşamalar takip edilmelidir:

Üniteye bakım yapmadan önce ünitenin kapatıldığından emin olun.

Izgara kilit kapağı üzerindeki vidayı sökmek için tornavidayı kullanın.

Izgara kilit kapağını çıkarın ve bakım yapmak için hava giriş ızgarasını açın.

Hava giriş ızgarasını takın ve bakım yaptıktan sonra ızgara kilit kapağını yerine vidalayın ve bu ünitenin doğru şekilde
takıldığından emin olun.
