İzolasyon kılıfını takın

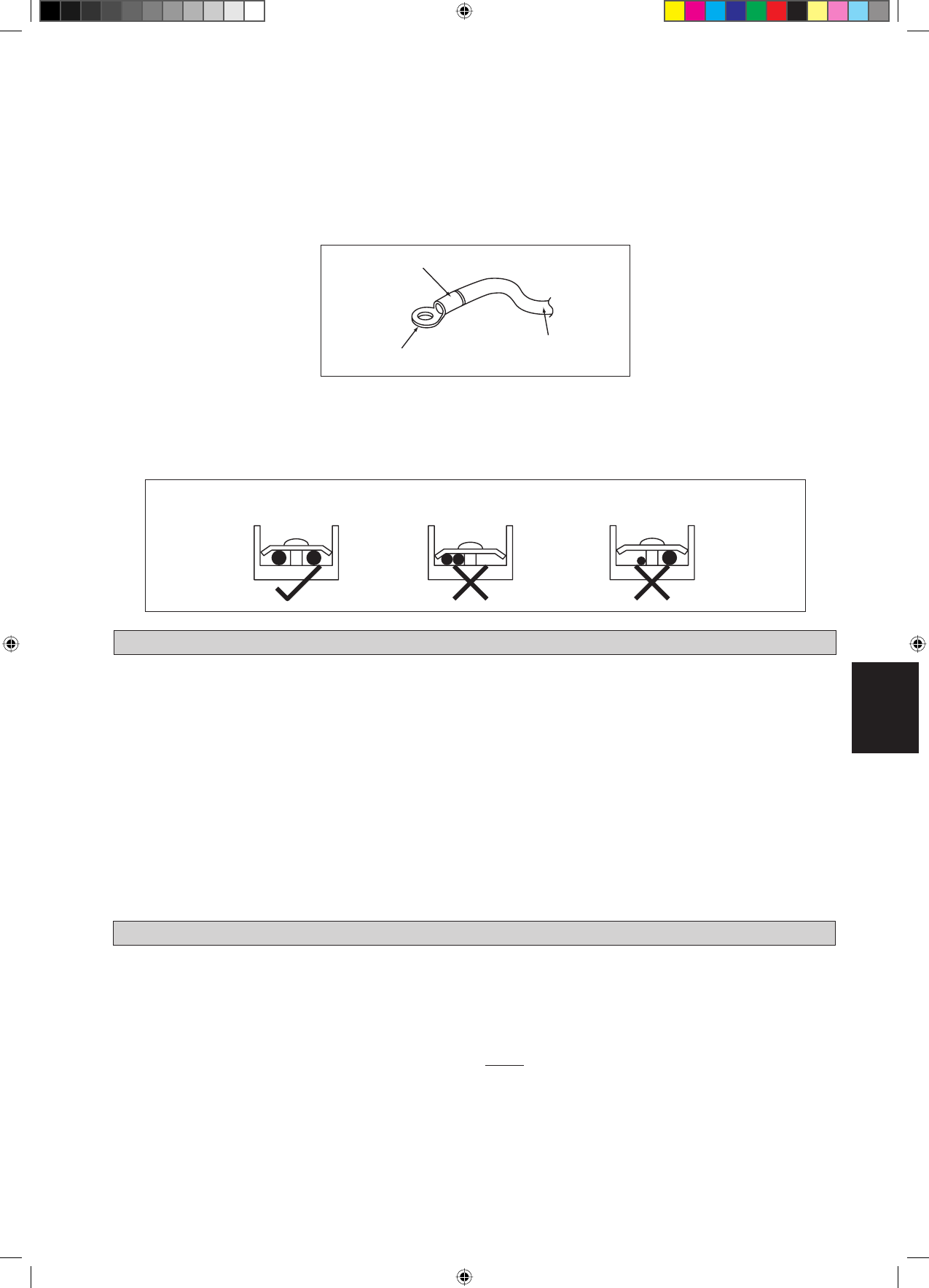

Yuvarlak sıkıştırmalı tip bağlantı ucu
Elektrik kablosu
Aynı kalınlıktaki kabloları
her iki yana bağlayın.
Aynı kalınlıktaki kabloları tek
bir tarafa bağlamayın.
Farklı kalınlıktaki
kabloları bağlamayın.
Tüm kablolar sıkıca bağlanmalıdır.
Hiçbir kablonun soğutucu borulara, kompresöre veya herhangi bir hareketli parçaya değmediğinden emin olun.
İç ünite ile dış ünite arasındaki bağlantı kablosu, ürünle birlikte verilen kablo sabitleyicisi kullanılarak kenetlenmelidir.
Güç kaynağı kablosu minimum gereksinim olan H07RN-F değerinde olmalıdır.
Terminal bağlantılarına ve kablolara herhangi bir dış basınç uygulanmadığından emin olun.
Tüm kapakların herhangi bir boşluk bırakılmadan gerektiği gibi sabitlenmesini sağlayın.
Elektrik bağlantı kutusuna olan bağlantı kabloları için yuvarlak sıkıştırmalı tip bağlantı ucu kullanın. Kabloları bağlantı
kutusunun üzerindeki işaretle eşleştirerek bağlayın. (Üniteye yapıştırılan kablo şemasına bakınız).
•
•
•
•
•
•
•
Uç vidaları sıkarken doğru tornavidayı kullanın. Uygun olmayan tornavidalar vida başına zarar verebilir.
Aşırı sıkma terminal vidalarına hasar verebilir.
Aynı uca farklı kalınlıkta kabloları bağlamayın.
Kabloların düzenli kalmasını sağlayın. Kabloların diğer parçaları ve terminal kutusu kapağını engellemesini önleyin.
•
•
•
•
R410A ozon tabak asına zarar vermeyen yeni bir HFC
soğutucudur. Bu yeni soğutucunun çalışma basıncı klasik
soğutuculardan (R22) 1,6 kez daha yüksektir, bu nedenle
uygun montaj / bakım zorunludur.
R410A ile çalışmak için tasarlanan k limalarda asla
R410A’dan başka soğutucu kullanmayın.
R410A kompresör için, R22 kompresörde kullanılan
mineral yağdan farklı POE veya PVE yağ kullanılır. Kurulum
veya bakım sırasında, R410A sisteminin uzun süre nemli
havaya maruz kalmamasına özel dikkat gösterilmelidir.
Borularda ve bileşenlerde k alan POE veya PVE yağı
havadan nem alabilir.
Yanlış şarjı engellemek için, havşalı valfındaki ser vis
yuvasının çapı R22’den farklıdır.
•
•
•
Yalnızca R410A soğutucuya özel olan alet ve materyalleri
için kullanın. R410A’ya özel olan aletler manifold valfı,
şarj hortumu, basınç göstergesi, gaz sızıntı alarmı, havşa
aletleri, tork anahtarı, vakum pompası ve soğutucu
silindirdir.
R410A kliması R22 ünitelerden daha yüksek basınç aldığı
için, bakır boruları doğru olarak seçmek önemlidir. Pazarda
bulunmalarına rağmen, 0,8mm ’den daha ince olan bakır
boruları asla kullanmayın.
K u r u l u m / s e r v i s s ı r a s ı n d a s o ğ u t u c u g a z s ı z ı n t ı s ı
meydana gelirse, tamamen havalandırmayı unutmayın.
Soğutucu gaz ateşle temas ederse, zehirli gazlar meydana
gelebilir.
Bir klima takarken veya kaldırırken, soğutucu dönüşümde
hava veya nem kalmasına izin vermeyin.
•
•
•
•
R410A ÜNİTESİYLE UĞRAŞIRKEN ÖZEL ÖNLEMLER
Sistemden tüm nem ve havayı boşaltmak için vakumlama işlemi gerekir.
Boruları ve İç Üniteyi Vakumlama
İç mekan ünitesi ve soğutucu bağlantı boruları hava ile
arındırılmalıdır çünkü soğutucu devrinde kalan nemli hava
kompresörün arızalanmasına neden olabilir.
Valf ve servis deliği kapaklarını çıkarın.
Dolum ölçeri ortasından vakum pompasına bağlayın.
Dolum ölçeri 3 yönlü valfi ni servis deliğine bağlayın.
•
•
•
VAKUMLAMA VE DOLDURMA
Vakum pompasını çalıştırın. Yaklaşık 30 dakika tahliye
edin. Tahliye süresi vakum pompasının kapasitesine göre
değişebilir. Dolum ölçer iğnesinin -760mmHg arasında
hareket ettiğini doğrulayın.
Dikkat
Ölçerin iğnesi –760mmHg arasında hareket etmezse,
iç ve dış ünitenin konik tip bağlantısında gaz sızıntısı
olmadığından emin olun (soğutucu detektörü kullanarak)
ve sonraki adıma geçmeden önce sızıntıyı giderin.
Değiştirme ölçerinin valfi ni kapatın ve vakum pompasını
durdurun.
•
•
•
