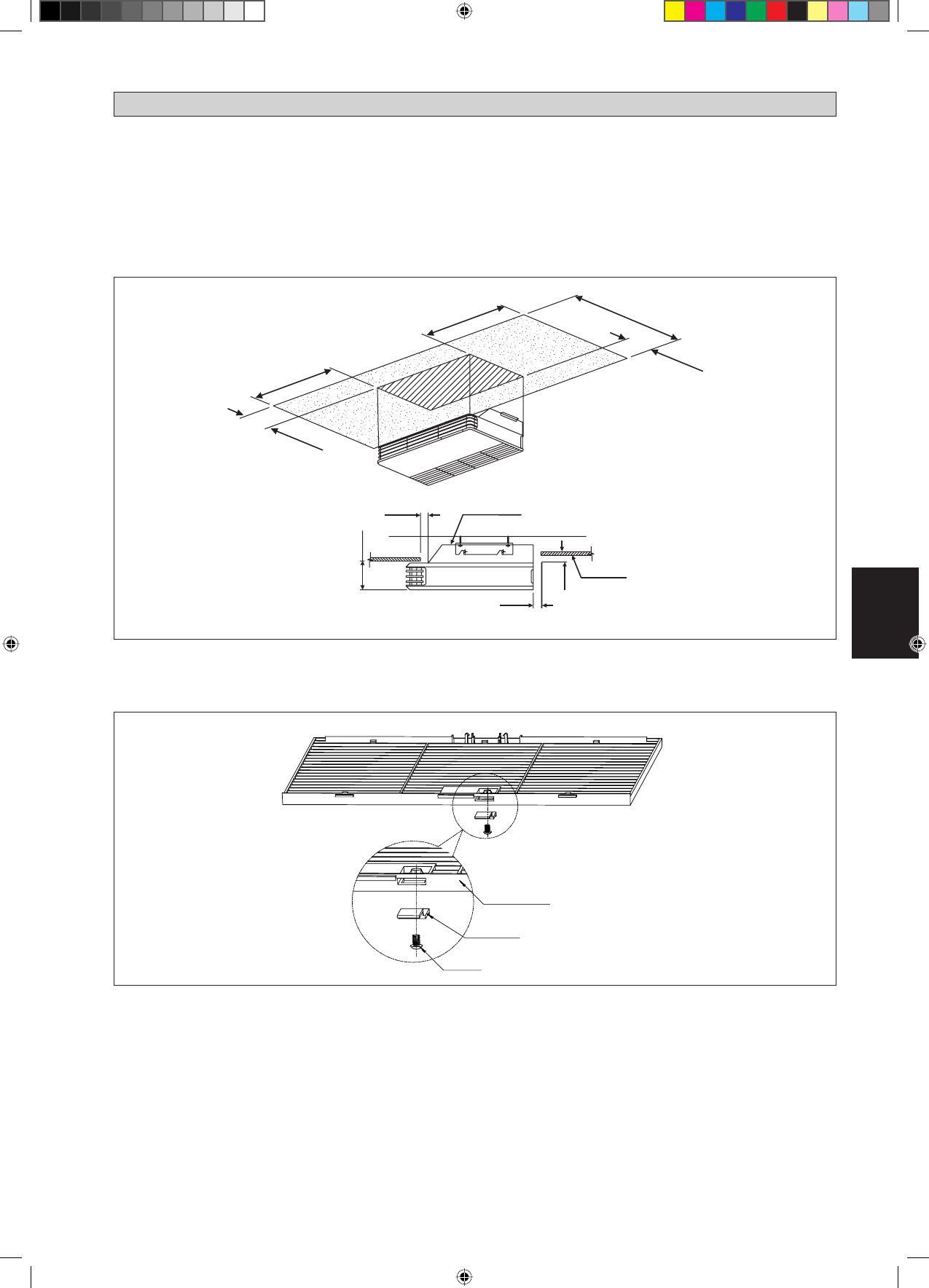

Рисунок N - Daikin AHQ-C - Инструкция по эксплуатации - Страница 71

6-9

Ру

сс

кий

10мм или менее

ПОДПОТОЛОЧНАЯ УСТАНОВКА (AHQ140CV1)

Установка подвесных болтов

Установите подвесные болты таким образом, чтобы
они могли выдержать внутренний блок.
П е р е д   в ы п о л н е н и е м   у с та н о в к и   о т р е г у л и р у й те
расстояние до потолка.
См. размеры, указанные для ус тановки блока на
Рисунке N.

1.

2.

3.

Рисунок N

Установка внутренних блоков

Вс тавьте подвесные болты в фитинг подвесного
кронштейна.
Ус т а н о в и те   г а й к и   и   ш а й б у   н а   о б е и х   с то р о н а х
металлических фитингов.
Закрепите их гайками.

1.

2.

3.

Установка потолочного типа

Верхняя панель блока

Панель потолка

10мм

145-155мм

10мм

300мм или более

10мм

621мм

10мм или менее

300мм или

 более

Крышка фиксатора решетки (Защита подвижной детали для прямого прикосновения
пользователем)

Решетка фиксатора крышки должна быть установлена в соответствии с рисунком ниже.

Если необходимо проведение сервисного обслуживания, следует выполнить следующее:

Перед проведением сервисного обслуживания необходимо убедиться, что блок выключен.

Чтобы разблокировать винт на крышке фиксатора решетки, используйте отвертку.

Для выполнения обслуживания снимите крышку фиксатора решетки и откройте решетку впуска
воздуха.

После выполнения сервисного обслуживания установите решетку впуска воздуха, закрепите винтом
крышку фиксатора решетки и убедитесь, что блок правильно установлен.

1.

2.

3.

4.

Решетка воздуха

Крышка фиксатора решетки

Винт
