4-10

Werkzaamheden aan leidngen en optromptechniek

Gebruik geen vervuilde of beschadigde koperen leiding. Als leidingen, de verdamper of de condensator bloot zijn komen te
liggen of zijn geopend voor langer dan 15 seconden, moet de lucht aan het systeem worden onttrokken. Over het algemeen
mag u geen kunststof, rubberen afdichtingen en koperen moeren van de afsluiters, installatiemateriaal, leidingen en spoelen
verwijderen totdat de aanzuig- of vloeistofleiding op de afsluiters of het installatiemateriaal kan worden aangesloten.

Als hardsoldeerwerk nodig is, zorg er dan voor dat er stikstofgas door de spoel en de koppelingen wordt gestuurd, terwijl
het hardsoldeerwerk wordt uitgevoerd. Dit voorkomt de roetvorming op de binnenwanden van de koperen leidingen.

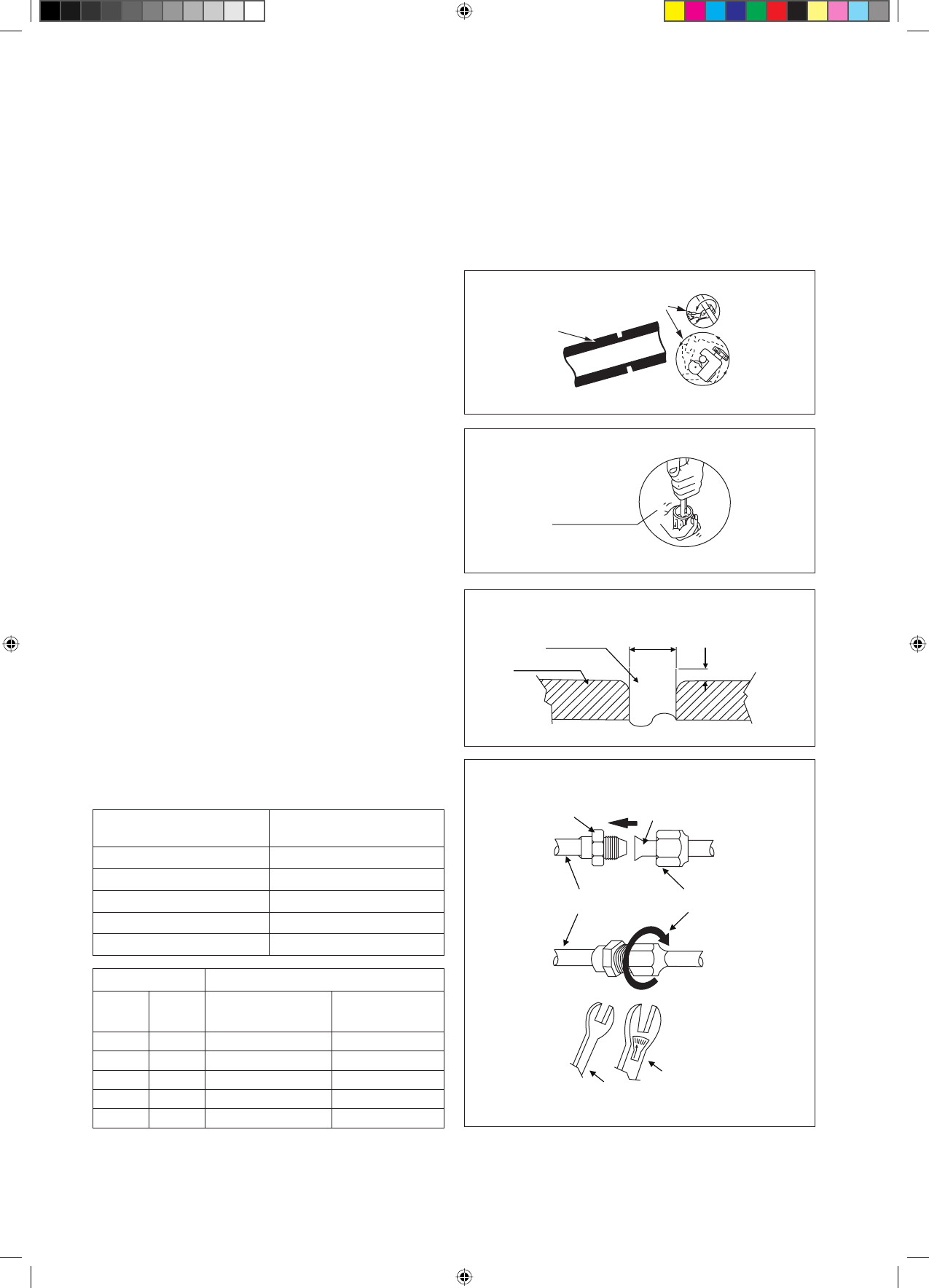

Voer het snijden van de leiding deel voor deel uit, breng het snijvlak van de pijpsnijder langzaam naar voren. Extra kracht en een
diepe zaagsnede veroorzaakt meer vervorming op de leiding en daardoor de vorming van extra bramen. Zie Afbeelding I.

•

•

•

Koperen buis snijden

Afbeelding II

Afbeelding I

Verwijder bramen

Afbeelding III

D

A

Koperen buis

Reductieblok

Steeksleutel

Momentsleute

Binnenleidingen

Optrompmoer

Opgetrompte buis

Optrompkoppeling

Afbeelding IV

Ø Buis, D

A (mm)

Inch

mm

Engelse maat

(Vleugelmoertype)

Onbuigbaar

(Koppelingtype)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Leidingmaat

(mm/in)

Draaimoment

(Nm/ft-lb)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

1/4t

Verwijder bramen van de snijvlakken van de leidingen
m e t   o n t b r a a m g e r e e d s c h a p   z o a l s   w o r d t   g e t o o n d   i n
A f b e e l d i n g   I I .   H i e r d o o r   w o r d t   v o o r k o m e n   d a t   e r
ongelijkmatigheden zouden kunnen ontstaan op de vlakken
van het optrompgedeelte en wordt lekkage voorkomen.
Houd de leiding omhoog en het ontbraamgereedschap
omlaag zodat wordt voorkomen dat metaalsnippers de
leiding binnendringen.

Zet de optrompmoeren, gemonteerd op aansluitgedeelten
van zowel de binnen-unit als de buiten-unit, in de koperen
leidingen.

Het optrompgereedschap bepaalt de juiste lengte van het
gedeelte van de leiding dat boven het bovenoppervlak van
het reductieblok uitsteekt. Zie Afbeelding III.

Zet de leiding stevig vast op het reductieblok. Pas
de middelpunten van zowel het optrompstempel en
de optromppons op elkaar aan en zet vervolgens de
optromppons volledig vast.

Aansluiting van leidingen op de Units

Houd het midden van de leidingen tegenover elkaar en
draai de optrompmoer voldoende met de vingers vast. Zie
Afbeelding IV.

Draai ten slotte de optrompmoer met de momentsleutel
vast tot de sleutel klikt.

Wanneer u de optrompmoer aandraait met de momentsleutel,
is het belangrijk dat de aandraairichting de pijl volgt die op
de sleutel staat aangeduid.

De aansluiting van de koelmiddelleiding is geïsoleerd met
polyethaan met gesloten cellen.

•

•

•

•

•

•

•

•
