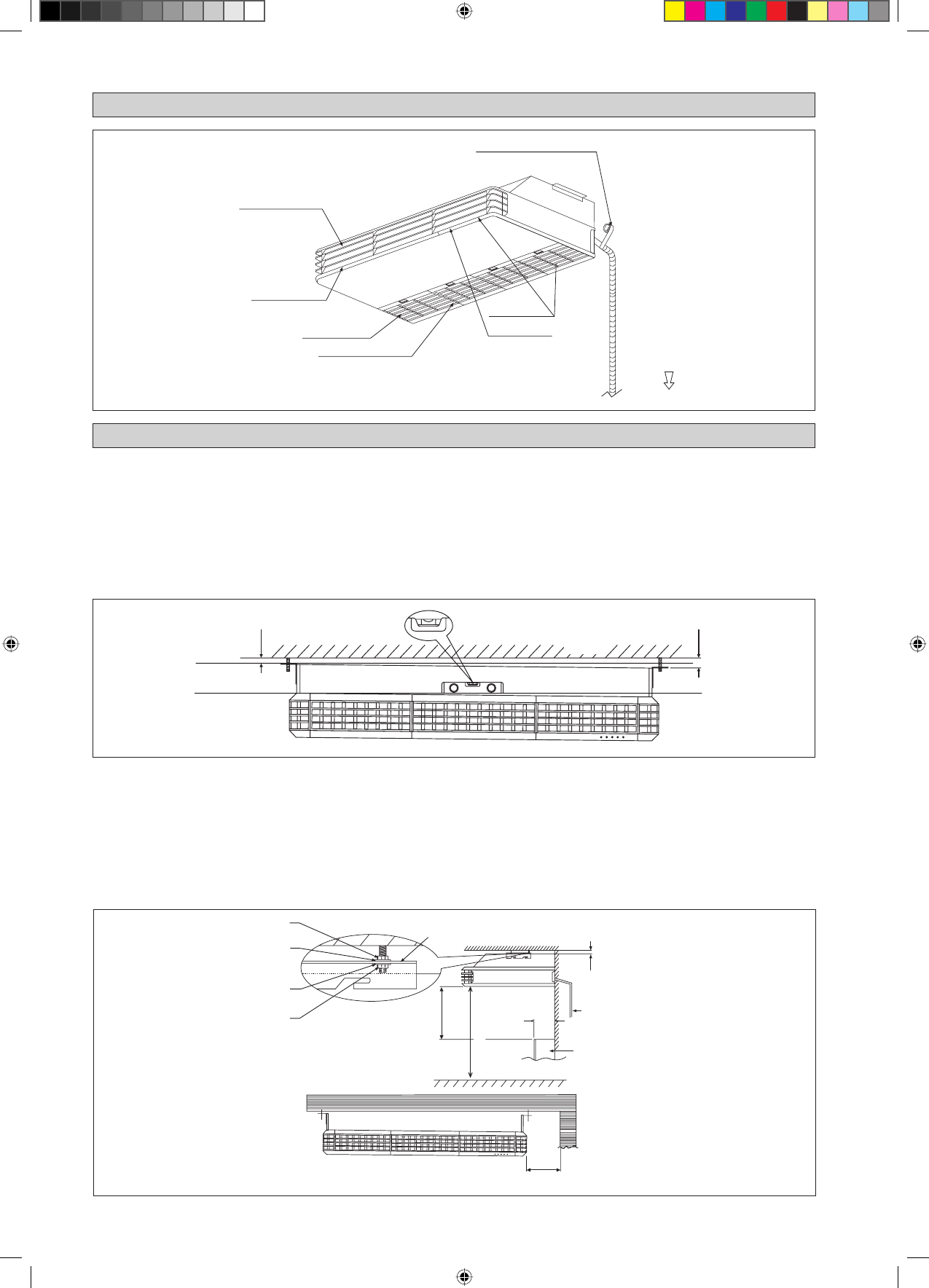

ΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ (AHQ140CV1)

Περσίδα εκροής αέρα

Ενδεικτική λυχνία

Γρίλια εκροής αέρα

Γρίλια εισόδου αέρα

Δέκτης σήματος

Τυλίξτε τον μονωμένο σωλήνα με μονωτική
ταινία από τη βάση προς την κορυφή

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ (AHQ140CV1)

Προκαταρκτική επισκόπηση της θέσης εγκατάστασης

Η αυξομείωση της τάσης δεν πρέπει να υπερβαίνει το ±10% της ονομαστικής τάσης. Οι γραμμές ηλεκτρικής παροχής
πρέπει να είναι ανεξάρτητες των μετασχηματιστών συγκόλλησης που μπορεί να προκαλέσουν υψηλή αυξομείωση της
παροχής.
Βεβαιωθείτε ότι η θέση εγκατάστασης είναι κατάλληλη για τη καλωδίωση και την αποστράγγιση.

Στάνταρ τοποθέτηση

Βεβαιωθείτε ότι τα στηρίγματα οροφής είναι αρκετά ισχυρά ώστε να στηρίξουν το βάρος της μονάδας. Τοποθετήστε τις
ράβδους αναρτήρα και ελέγξτε την ευθυγράμμισή τους με τη μονάδα. Επίσης, ελέγξτε ότι οι ράβδοι έχουν στερεωθεί.

•

Εικόνα L

10mm

20mm

Ταβάνι

Η μονάδα

ευθυγραμμισμένη

ΠΡΟς ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ

Φίλτρα Αέρα
(Εσωτερική γρίλια εισόδου αέρα)

Η μονάδα

ευθυγραμμισμένη

Βεβαιωθείτε ότι έχετε ακολουθήσει τα παρακάτω βήματα:

Η εγκατάσταση της μονάδας πρέπει να έχει κλίση τουλάχιστον 10mm όπως συνιστάται στην Εικόνα L.
Η κλίση του σωλήνα αποστράγγισης πρέπει να είναι τουλάχιστον 1:100.
Δώστε χώρο για εύκολη επισκευή και καλύτερη ροή αέρα όπως δείχνει η Εικόνα M.
Η εσωτερική μονάδα πρέπει να είναι εγκατεστημένη έτσι ώστε να μην υπάρχει κλειστό κύκλωμα του ψυχρού αέρα
εκροής με το θερμό αέρα επιστροφής.
Μην εγκαταστήσετε την εσωτερική μονάδα σε μέρος όπου η μονάδα εκτίθεται σε άμεσο ηλιακό φως. Η θέση πρέπει
να είναι κατάλληλη για την εγκατάσταση σωλήνωσης και αποστράγγισης. Η μονάδα πρέπει να έχει μεγάλη απόσταση
από την πόρτα.

•
•
•
•

•

Εικόνα M

Σκεύη, έπιπλα ή εντοιχισμένα
αρχιτεκτονικά χαρακτηριστικά
δεν πρέπει να προεξέχουν
περισσότερο από 250mm

Σωλήνας αποστράγγισης

250mm ή λιγότερο

300μμ.

(Ελάχ.)

500mm ή περισσότερο

10mm

Εσωτερική μονάδα

Στήριγμα αναρτήρα
