DIŞ MEKAN ÜNITESINE
Hava Boşaltma Deliği
Sinyal Alıcı Göstergesi
Lambaları
Hava Girişi Izgarası
Yalıtımlı boruyu finisaj bandı aşağıdan
yukarıya gelecek şekilde bükün
KURULUM ŞEMASI (AHQ71/100/125CV1)
Montaj Yeri Ön İncelemesi
Voltaj yükselmesi ve alçalması anma geriliminin ±10%’unu
aşmamalıdır. Elektrik hatları yüksek elektrik yükselip
alçalmasına neden olabilen kaynak transformatörlerinden
bağımsız olmalıdır.
Elektrik tesisatı, boru tesisatı ve tahliye tesisatı için yerin
uygun olmasına dikkat edin.
•
•
Standart Montaj
Asma desteklerin ünitenin ağırlığı kaldıracak derecede
güçlü olduğundan emin olun. Asma çubuklarını yerleştirin
(zeminde durması için duvar montajı desteği) ve Şekil A’da
gösterildiği gibi üniteyle hizasını control edin. Ayrıca, Şekil
B’de önerilen tahliye akışı eğimini dikkate alarak kancaların
sağlam ve fan bobini ünitesinin tabanının her iki yatay yönde
hizalanıp hizalanmadığını kontrol edin.
Şekil A
Tüm boyutlar mm olarak verilmiştir
A
E
B
C
D
F
G
H

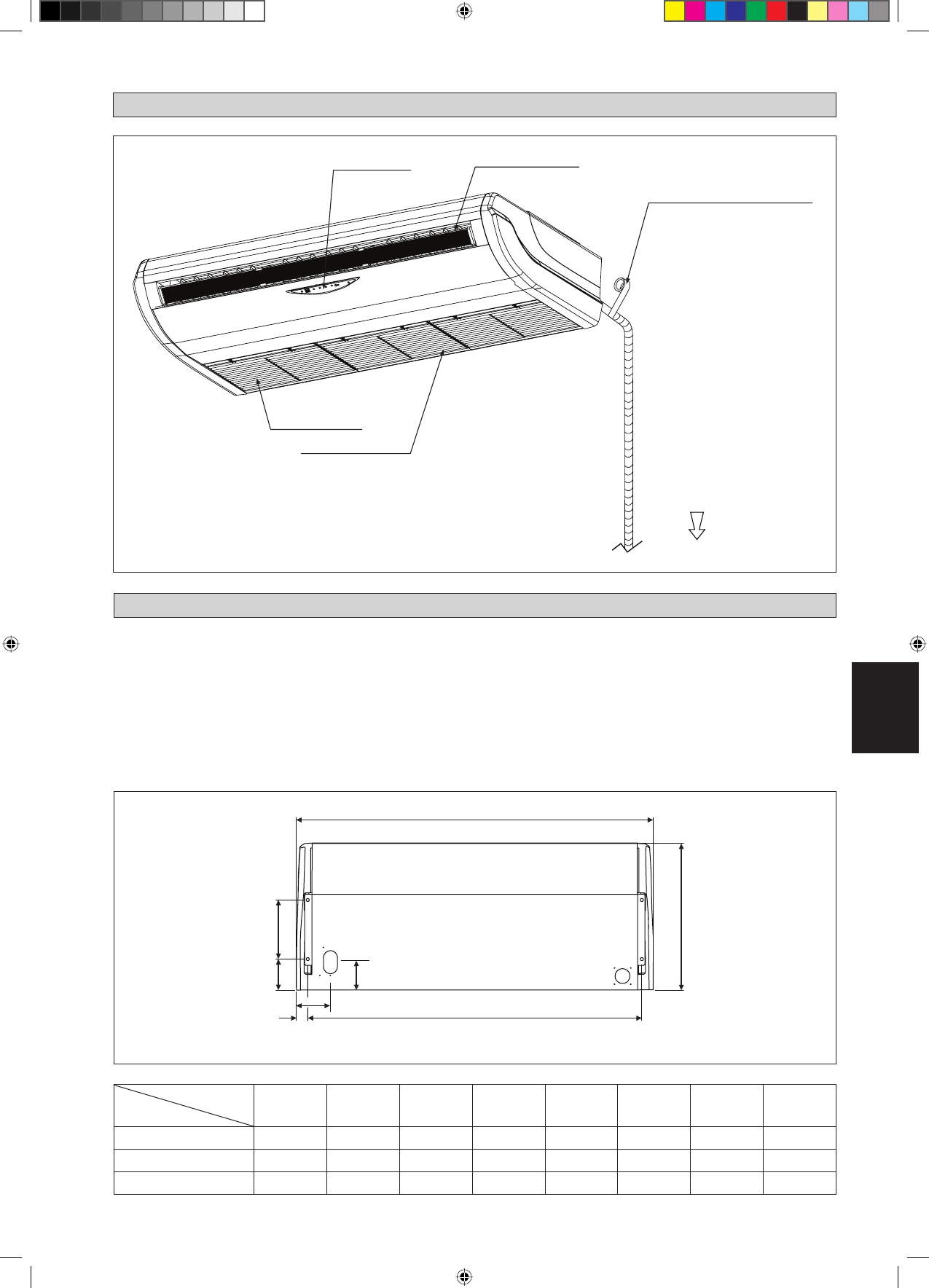

İÇ ÜNİTENİN MONTAJI (AHQ71/100/125CV1)
Hava Filtreleri
(İç Hava Alma Izgarası)
Boyutlar
Modeller
A
B
C
D
E
F
G
H
AHQ71CV1
1320
635
255
134
1222
49
148
120
AHQ100CV1
1538
635
255
134
1440
49
148
120
AHQ125CV1
1786
635
255
134
1688
49
148
120
7 IM 5CEY-0711(1)-TR-Siesta.indd3 3
7 IM 5CEY-0711(1)-TR-Siesta.indd3 3
4/3/13 3:21:48 PM
4/3/13 3:21:48 PM
Содержание
- 64 МЕРЫ ПРЕДОСТОРОЖНОСТИ; ВHИMAHИE; РУКОВОДСТВО ПО УСТАНОВКЕ; ПPEДУПPEЖДEHИE
- 65 Предварительный осмотр места установки; Рисунок A
- 66 Рисунок B; Удостоверьтесь, что следующие операции предприняты:; Рисунок C; Напольный вертикальный вид
- 67 Установка подвесных болтов; Рисунок D; Установка внутренних блоков
- 68 Установка - Потолочный тип; Рисунок F
- 69 Рисунок I; Открытие решетки впуска воздуха; Рисунок K; Pисунок J
- 70 Рисунок L; Рисунок M
- 71 Рисунок N
- 72 Соединение Трубопроводов К блокам
- 73 Прикрепите изоляционный рукав; Вакуумирование трубопровода и внутреннего блока; Осторожно
