6-5
Ру
сс
кий

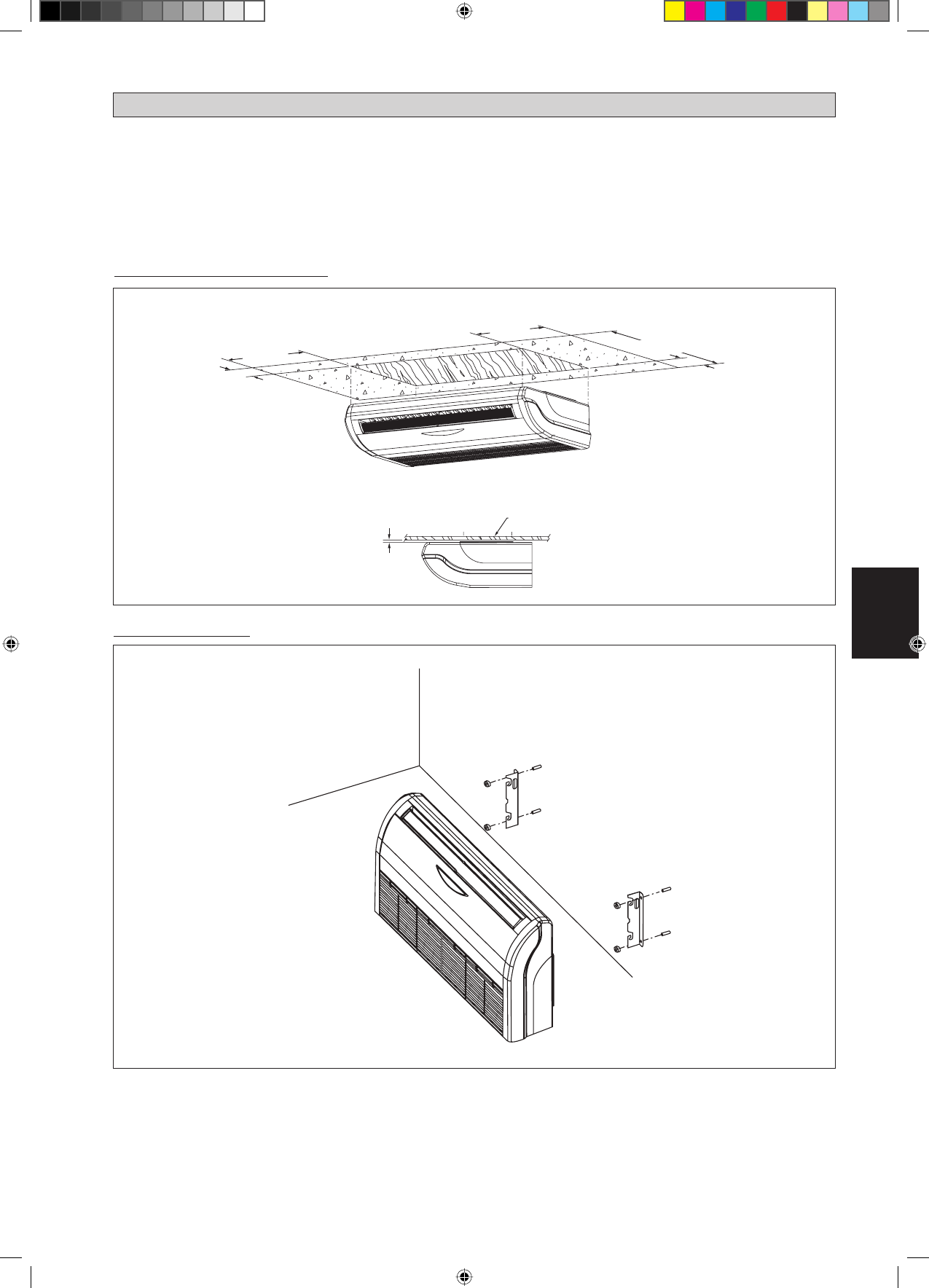

ПОДПОТОЛОЧНАЯ УСТАНОВКА (AHQ71/100/125CV1)
10мм
300мм или более
300мм или более
635мм
10мм или
более
Потолок
10мм или более
Установка подвесных болтов
Установите подвесные болты таким образом, чтобы
они могли выдержать внутренний блок.
Перед выполнением установки отрегулируйте
расстояние до потолка.
См. размеры, указанные для установки блока.
1.
2.
3.
Установка потолочного типа
Установка на полу
Стен
а
Ст
ен
а
Рисунок D
Рисунок E
Установка внутренних блоков
Вставьте подвесные болты в фитинг подвесного
кронштейна.
Ус тановите гайки и шайбу на обеих с торонах
металлических фитингов.
Закрепите их гайками.
1.
2.
3.
6 IM 5CEY-0711(1)-RU-Siesta.indd5 5
6 IM 5CEY-0711(1)-RU-Siesta.indd5 5
4/3/13 3:24:03 PM
4/3/13 3:24:03 PM
Содержание
- 64 МЕРЫ ПРЕДОСТОРОЖНОСТИ; ВHИMAHИE; РУКОВОДСТВО ПО УСТАНОВКЕ; ПPEДУПPEЖДEHИE
- 65 Предварительный осмотр места установки; Рисунок A
- 66 Рисунок B; Удостоверьтесь, что следующие операции предприняты:; Рисунок C; Напольный вертикальный вид
- 67 Установка подвесных болтов; Рисунок D; Установка внутренних блоков
- 68 Установка - Потолочный тип; Рисунок F
- 69 Рисунок I; Открытие решетки впуска воздуха; Рисунок K; Pисунок J
- 70 Рисунок L; Рисунок M
- 71 Рисунок N
- 72 Соединение Трубопроводов К блокам
- 73 Прикрепите изоляционный рукав; Вакуумирование трубопровода и внутреннего блока; Осторожно
