4-9

Nederlands

10mm of minder

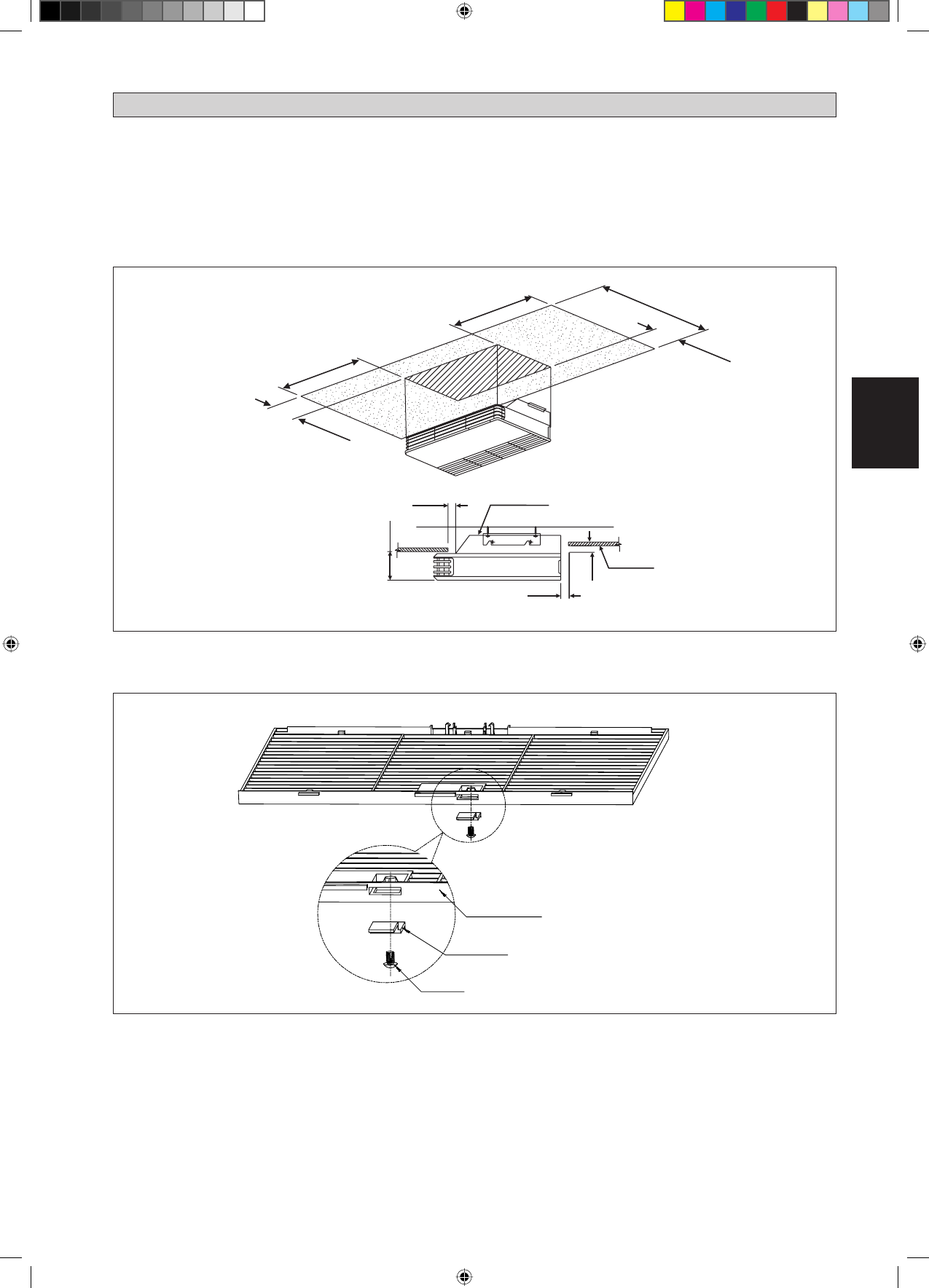

INSTALLATIE ONDER PLAFOND (AHQ140CV1)

Installeer ophangbouten

Installeer de ophangbouten zo dat zij de binnen-unit kunnen
dragen.
Pas vóór installatie de afstand tot het plafond aan.
Zie de afmetingen die worden gegeven in Afbeelding N,
voor het installeren van de unit.

1.

2.
3.

Afbeelding N

Installeer binnen-units

Steek de ophangbouten in het montagedeel van de
ophangbeugel.
Plaats de moeren en de ring aan beide zijden van de metalen
montagedelen.
Zet vast met moeren.

1.

2.

3.

Installatie type Plafondmontage

Bovenste Paneel van Unit

Plafondplaat

10mm

145-155mm

10mm

300mm of meer

10mm

621mm

10mm of minder

300mm of meer

Afdekkapvergrendeling Rooster (Beveiliging zodat gebruiker het bewegende gedeelte niet kan aanraken)

De afdekkapvergrendeling van het rooster moet worden geïnstalleerd zoals in onderstaande afbeelding wordt getoond.

Invoerrooster

Afdekkapvergrendeling rooster

Schroef

Als de unit moet worden nagezien, moeten onderstaande stappen worden gevolgd:
1. Controleer dat de unit is uitgeschakeld voordat u servicewerkzaamheden aan de unit verricht.
2. Draai met een schroevendraaier de schroef op de afdekkapvergrendeling van het rooster los.
3.  Verwijder de afdekkapvergrendeling van het rooster en open het invoerrooster zodat u de unit kunt nazien.
4.  Installeer het invoerrooster en schroef de afdekkap vast na de werkzaamheden en controleer dat de unit goed is

geïnstalleerd.
