4-3

Nederlands

NAAR BUITEN-UNIT

Luchtuitstroomrooster

Indicatielampje
Signaalontvanger

Luchtinvoerrooster

Wikkel de geïsoleerde leiding van
boven tot onder in met de afwerktape.

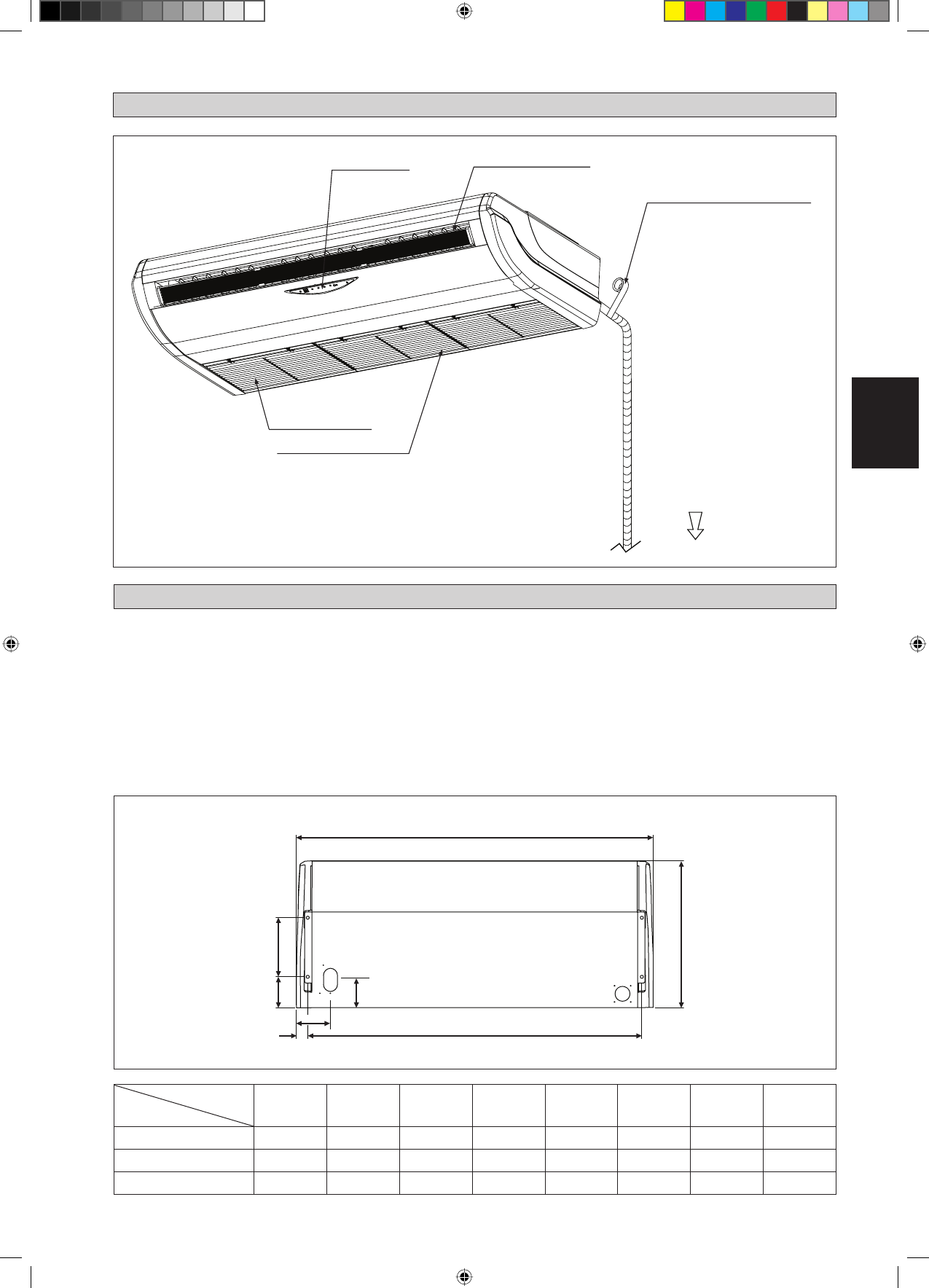

INSTALLATIESCHEMA (AHQ71/100/125CV1)

Inspectie vooraf van de locatie

De voedingsspanning mag niet meer dan ±10% afwijken van
de nominale spanning. De aanvoerlijnen van de elektriciteit
moeten onafhankelijk zijn van lastrafo's omdat deze grote
schommelingen in de aanvoer kunnen veroorzaken.
Het is belangrijk dat de locatie geschikt is voor de
bedrading, leidingen en afvoer.

•

•

Standaardmontage

Het is belangrijk dat de steunen van de bovenstructuur sterk
genoeg zijn om het gewicht van de unit te dragen. Plaats
de ophangstangen (wandmontagebeugel voor plaatsing op
de vloer) en controleer of deze zijn uitgerlijnd met de unit
zoals in Afbeelding A wordt getoond. Controleer ook dat de
ophangstangen goed vastzitten en dat de grondplaat van de
ventilatorspoel waterpas is in beide horizontale richtingen en
houd daarbij rekening met de helling voor de afvoer zoals wordt
aanbevolen in Afbeelding B.

Afbeelding A

Alle afmetingen zijn in mm

A

E

B

C

D

F

G

H

INSTALLATIE VAN DE BINNEN-UNIT (AHQ71/100/125CV1)

Luchtfilters
(Luchtinlaatrooster binnen)

Afmeting

Model

A

B

C

D

E

F

G

H

AHQ71CV1

1320

635

255

134

1222

49

148

120

AHQ100CV1

1538

635

255

134

1440

49

148

120

AHQ125CV1

1786

635

255

134

1688

49

148

120
