6-4

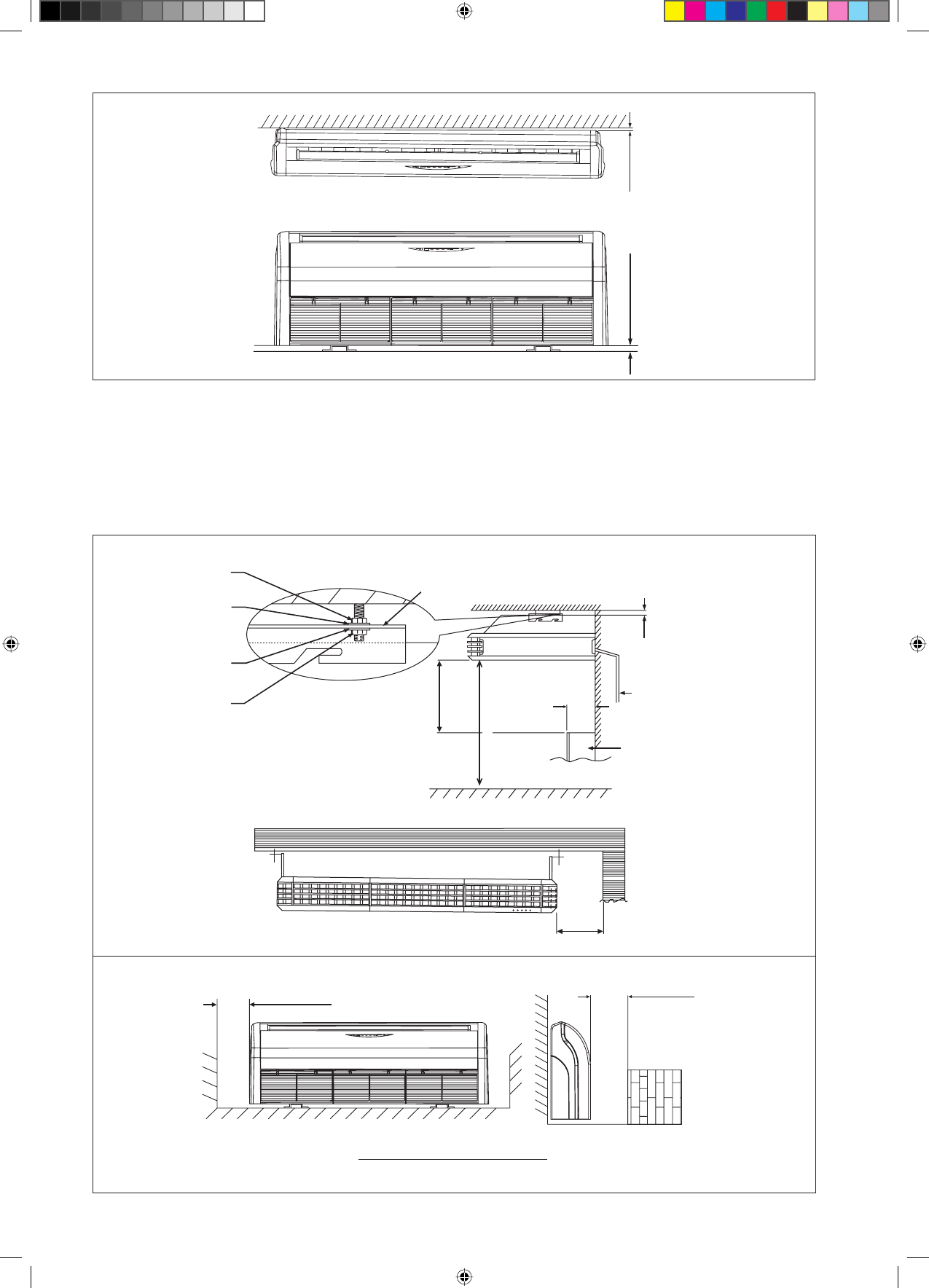

Рисунок B

10,0мм или менее

Удостоверьтесь, что следующие операции предприняты:

Блок должен быть установлен с наклоном, минимум, в 10мм в соответствии с рекомендацией Рисунка B.
Наклон дренажного шланга должен быть минимум 1:100.
Обеспечьте пространство для легкого обслуживания и оптимального потока воздуха как показано на Pисунке C.
Внутренний модуль должен быть установлен так, чтобы не произошло столкновения выпуска холодного воздуха с
возвращающимся потоком горячего воздуха.
Не устанавливайте внутренний модуль там, где модуль подвергается воздействию прямых солнечных лучей.
Расположение должно быть удобным для прокладки трубопроводов и дренажа. Модуль должен быть на достаточном
расстоянии от двери.

•
•
•
•

•

10,0мм или более

Рисунок C

1м или более

400мм или более

Напольный вертикальный вид

Предметы, мебели или
архитектурные элементы
здания не должны выступать
на более, чем 250мм

Дренажный шланг

250мм или менее

300мм

(Мин.)

500мм или более

10мм

Kомнатного блок

Подвесной кронштейн

Гайка

Шайба

Шайба

Гайка

Пол

2300мм или более

Потолок
