PARA UNIDADE EXTERIOR

Laminas de descarga de ar

Luz indicadora do
Receptor do sinal

Grelha de entrada de ar

Enrole o tubo isolado com a fita adesiva
de acabamento do fundo até cima.

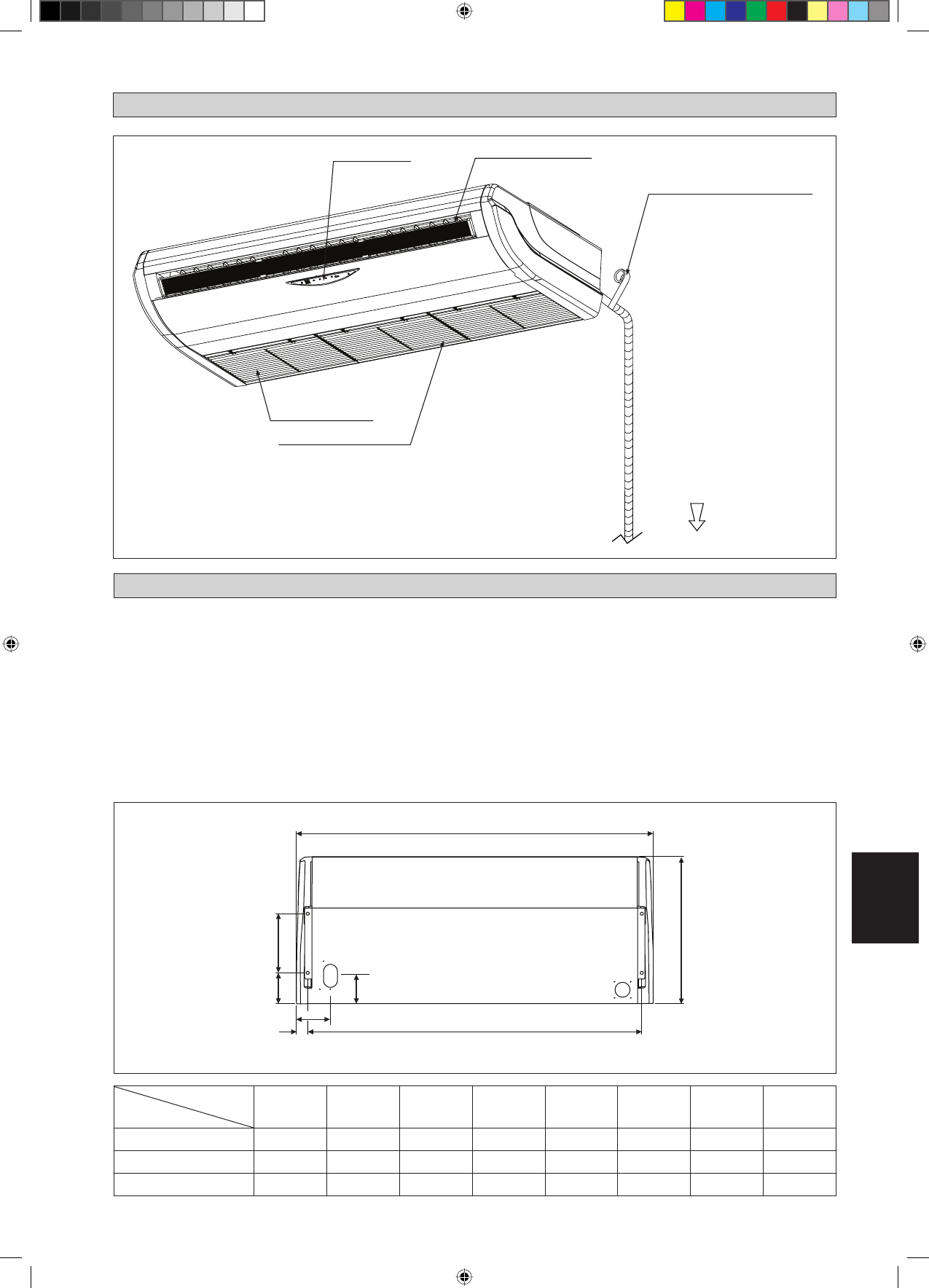

DIAGRAMA DE INSTALAÇÃO (AHQ71/100/125CV1)

Inspecção preliminar do local

A flutuação da voltagem fornecida não deve exceder
±10% da voltagem nominal. As linhas de fornecimento de
electricidade devem ser independentes do transformador de
soldagem que pode originar um elevado grau de flutuações
no fornecimento.
Certifique-se de que a localização é conveniente para a
cablagem, tubagem e drenagem.

•

•

Montagem padrão

Certifique-se de que os suportes aéreos são suficientes fortes
e resistentes para suportar o peso da unidade. Posicione as
varetas de fixação (suporte de montagem na parede para
unidades suspensas sobre o chão) e certifique-se de que estão
devidamente alinhadas com a unidade conforme apresentado
na Figura A. Certifique-se igualmente de que as varetas de
fixação estão seguras e que a base da unidade de bobina da
ventoinha estão nivelada em ambas as direcções horizontais,
tendo em conta o gradiente para o fluxo de drenagem conforme
recomendado na Figura B.

Figura A

Todas as dimensões estão em mm

A

E

B

C

D

F

G

H

INSTALAÇÃO DA UNIDADE INTERIOR (AHQ71/100/125CV1)

Filtro de Ar
(Interior da grelha de entrada de ar)

Dimensões

Modelo

A

B

C

D

E

F

G

H

AHQ71CV1

1320

635

255

134

1222

49

148

120

AHQ100CV1

1538

635

255

134

1440

49

148

120

AHQ125CV1

1786

635

255

134

1688

49

148

120
