2-11

Français

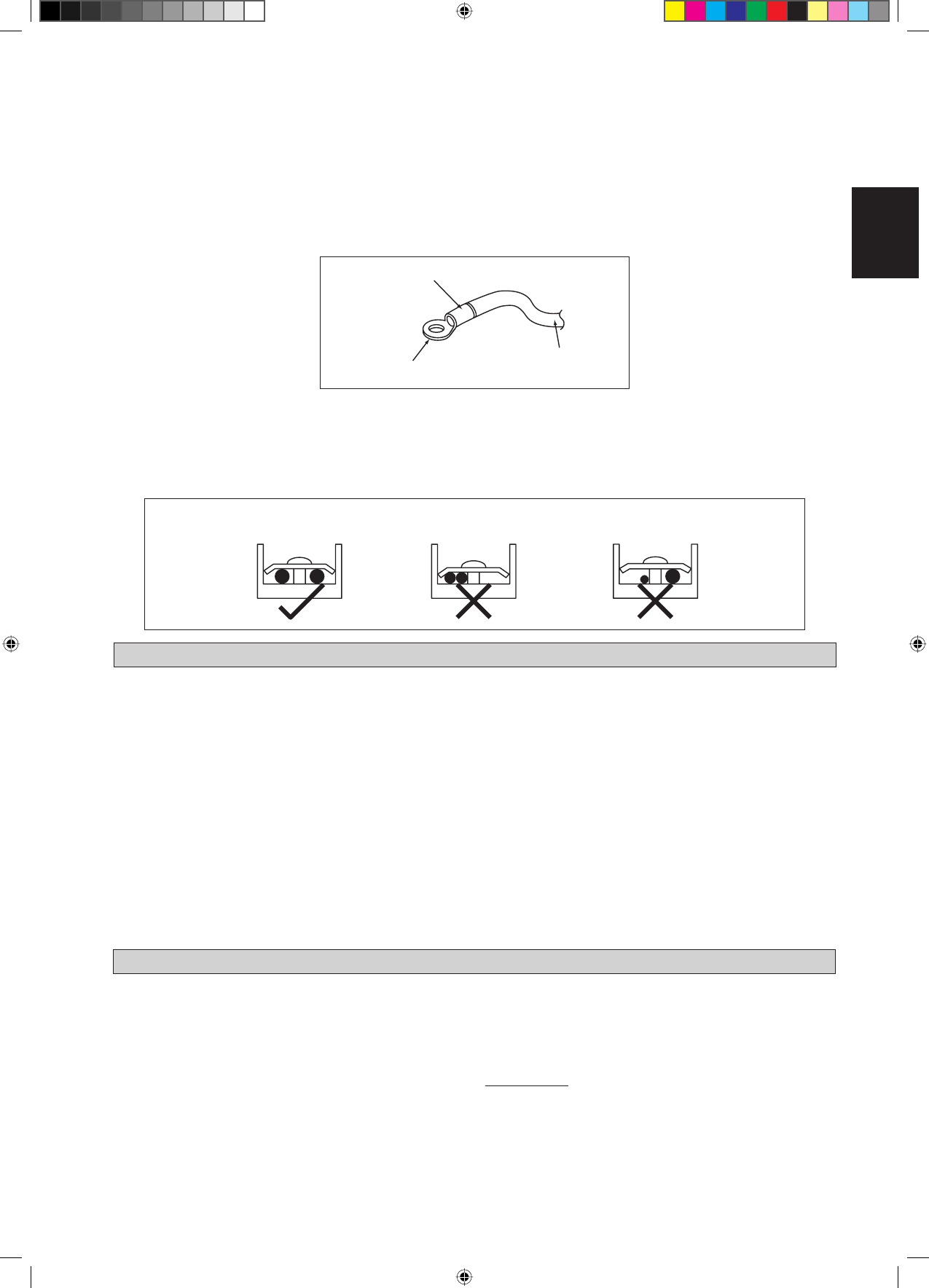

Fixez le manchon d’isolation

Borne à sertir ronde

Fil électrique

Connectez des fils de même
section des deux côtés.

Ne connectez pas de fils de
même section sur un côté.

Ne connectez pas de fils
de sections différentes.

Tous les fils doivent être fermement connectés.
Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de
ventilation.
Le câble de raccordement entre l’unité intérieure et l’unité extérieure doit être fixé à l’aide du collier fourni.
Le cordon électrique doit être êquivalent à H07RN-F au minimum.
Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe.
Tous les couvercles doivent être correctement fixés pour éviter tout vide.
Utilisez des bornes à sertir rondes pour la connexion des fils au bloc d’alimentation. Connectez les fils en les faisant
correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur l’unité).

•
•

•
•
•
•
•

Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la tête de la vis.
Ne pas trop serrer sous peine d’endommager la vis de la borne.
Ne connectez pas de fils de sections différentes au même répartiteur.
Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du boîtier du
répartiteur.

•
•
•
•

R410A est un nouveau réfrigérant de HFC qui n’endommage
pas la couche d’ozone. La pression de travail de ce nouveau
réfrigérant est 1,6 fois supérieure à celle d’un réfrigérant
conventionnel (R22), une installation appropriée et un bon
entretien sont donc essentiels.

Jamais réfrigérant de l’utilisation autre que R410A dans un
climatiseur qui est conçu pour fonctionner avec R410A.
De l’huile POE ou PVE est employée comme lubrifiant
pour le compresseur de R410A, qui est différente de
l’huile minérale utilisée pour le compresseur R22. Pendant
l’installation ou l’entretien, des précautions supplémentaires
doivent être prises pour ne pas exposer le système de R410A
trop long à l’air moite. L’huile résiduelle de POE ou de
PVE dans la tuyauterie et les composants peuvent absorber
l’humidité de l’air.
Pour empêcher mischarging, le diamètre du port de service
sur la valve de fusée est différent de celui de R22.

•

•

•

Employez les outils et les matériaux exclusivement
pour le réfrigérant R410A. Les outils exclusivement
pour R410A sont valve diverse, tuyau de remplissage,
indicateur de pression, détecteur de fuite de gaz, outils de
fusée, clé dynamométrique, pompe de vide et cylindre de
réfrigérant.
Car un climatiseur de R410A encourt une pression plus
élevée que les unités R22, il est essentiel de choisir les
pipes de cuivre correctement. Jamais diluant de cuivre de
pipes d’utilisateur que 0,8mm quoiqu’ils soient disponibles
sur le marché.
Si le gaz de réfrigérant fuit pendant l’installation/servicing,
soyez sûr d’aérer entièrement. Si le gaz réfrigérant entre en
contact avec le feu, un gaz toxique peut se produire.
En installant ou en enlevant un climatiseur, ne laissez pas
l’air ou l’humidité rester dans le cycle réfrigérant.

•

•

•

•

PRÉCAUTIONS SPÉCIALES EN TRAITANT L’UNITÉ DE R410A

Aspirer est nécessaire pour éliminer toute humidité et air du système.

Aspiration sous vide des tuyauteries et de l’unité
intérieure

L’unité intérieure et les tuyaux de raccordement doivent
être purgés car l’air restant dans le cycle frigorifique
contient de l’humidité et est susceptible de provoquer un
dysfonctionnement du compresseur.

Enlever le bouchon central, ainsi que le bouchon de la prise
de pression sur chaque vanne.
 Raccorder le centre de la jauge de chargement à la pompe
à vide.
 Raccorder la jauge de chargement à l’orifice de service de
la valve à trois voies.

•

•

•

TIRAGE AU VIDE ET CHARGE

 Démarrer la pompe à vide. Évacuer pendant environ
30 minutes. La période d’évacuation varie selon la capacité
de la pompe à vide. S’assurer que l’aiguille de la jauge de
chargement se soit déplacée vers –760mmHg.

Avertissement

 Si l’aguille de la jaudge ne se déplace pas vers –760mmHg,
vérifier qu’il n’y ait pas de fuite de gaz (à l’aide d’un
détecteur de gaz) au niveau des raccordements évasés des
unités intérieures et extérieures, puis réparer la fuite avant
de passer à l’étape suivante.
 Fermer la valve de la jauge de chargement et éteindre la
pompe à vide.

•

•

•
