Trabalhos da tubagem e técnica de alargamento

Não utilizar tubagem de cobre contaminada ou danificada. Se qualquer um dos tubos, evaporador ou condensador foi
exposto ou aberto durante 15 segundos ou mais, o sistema deve ser aspirado. De uma maneira geral, não retire as porcas
de plástico, buchas de borracha e porcas de metal das válvulas, encaixes, tubos e bobinas até estar preparado para ligar a
linha de sucção ou líquida às válvulas ou aos encaixes.

Se for necessário algum trabalho de soldadura forte, assegure-se de que o gás de nitrogénio passou através da bobina e
das juntas enquanto o trabalho de soldadura forte estiver a ser feito. Isto eliminará a formação de fuligem nas paredes do
interior dos tubos de cobre.

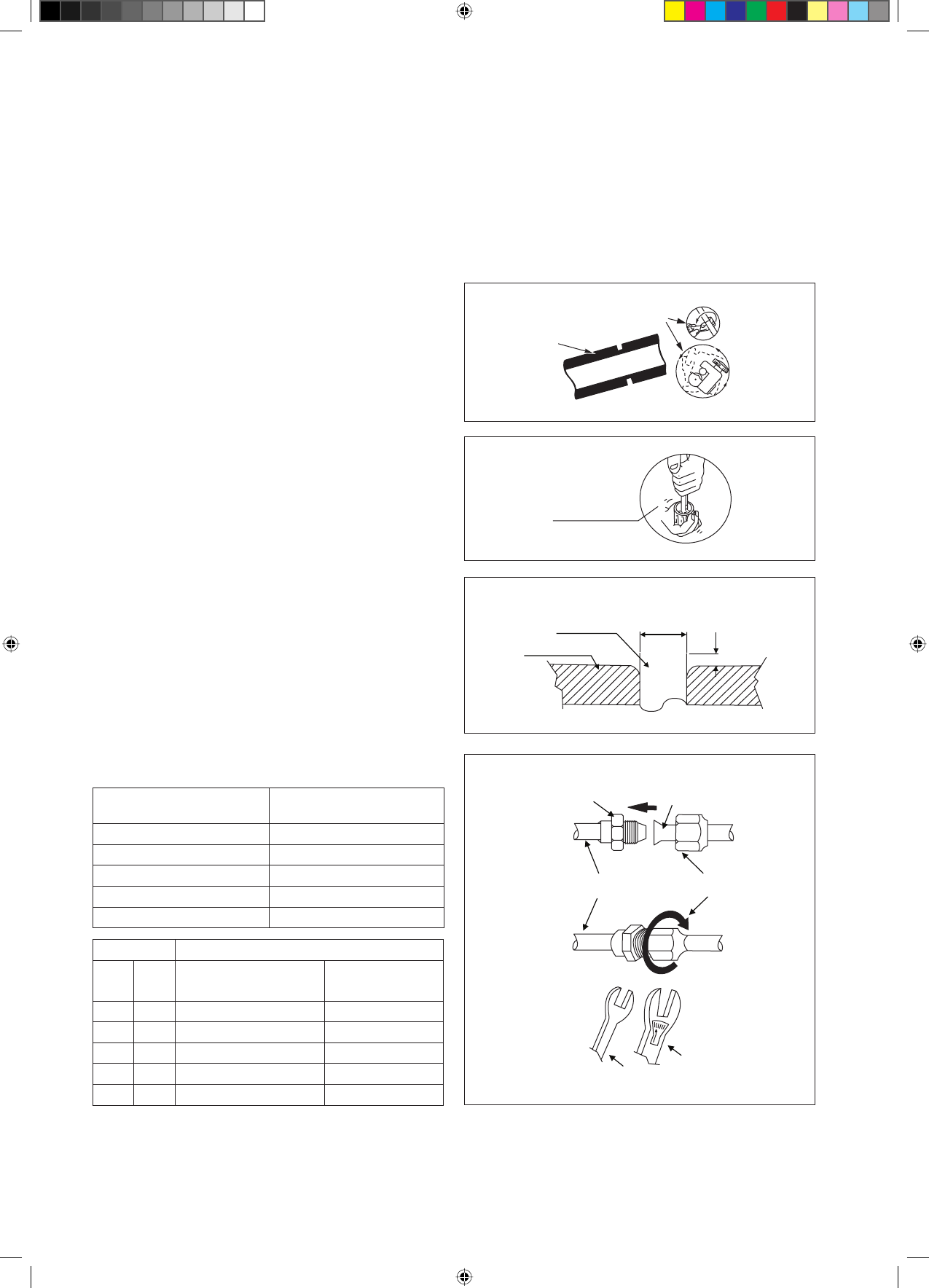

Corte o tubo de um modo faseado, avançando devagar com a lâmina da ferramenta de corte de tubos. A força excessiva e
o corte profundo causarão mais distorção no tubo e também mais bordas com rebarbas. Ver Figura I.

•

•

•

Tubo de cobre para corte

Figura II

Figura I

Remoção de rebarbas

Figura III

Tubo de cobre

Bloco de redução do diâmetro
dos tubos

Spanar

Chave de aperto

Tubagem interior

Porca de alargamento

Tubo de alargamento

Junta de alargamento

Figura IV

Ø Tubo, D

A (mm)

Pol.

mm

Imperial

(Tipo porca borboleta)

Rígido

(Tipo dentado)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2" 12,70

1,9

1,3

5/8" 15,88

2,2

1,7

3/4" 19,05

2,5

2,0

Tamanho do tubo

(mm/pol)

Aperto

(Nm/pés-lb)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

1/4t

Remova as bordas com rebarbas das margens que sofreram
o corte dos tubos com a ferramenta de remoção conforme
apresentado na Figura II. Isto evitará a desnivelação das
faces do alargamento que causará fuga de gás. Segure pelo
tubo na posição superior e na ferramenta de remoção de
rebarbas na posição inferior para evitar que lascas de metal
entrem no tubo.

Insira as porcas do alargamento, montadas nas peças de
ligação das unidades interior e exterior, na tubagem de
cobre.

O comprimento exacto da protrusão da tubagem desde
a superfície superior do bloco de redução do diâmetro
dos tubos é determinado pela ferramenta de alargamento.
Consultar a Figura III.

Encaixe o tubo com força no bloco de redução do diâmetro
dos tubos. Faça corresponder os centros da matriz do
alargamento e do corte do alargamento, e depois aperte
este totalmente.

Ligação da tubagem às unidades

Alinhe o centro da tubagem e aperte a porca do alargamento
o bastante com os dedos. Consultar a Figura IV.

No fim, aperte a porca do alargamento com a chave de
aperto até ficar fixada.

Quando apertar a porca de alargamento com a chave de
aperto, assegure-se de que a direcção de aperto segue a
seta indicada na chave.

A ligação do tubo do refrigerante é isolada por uma célula
em poliuretano fechada.

•

•

•

•

•

•

•

•
